13.10 思考与练习
1.在三维空间中，如何用柱坐标和球坐标定义点？试各举一例进行说明。
2.在AutoCAD 2018中，观察三维图形有哪些工具和方法？
3.打开文件D：\AutoCAD2018.1\work\ch13.10\3d_view.dwg，再使用下拉菜单
下
子菜单中的
、
、
、
、
、
、
、
、
和
分别对打开的三维模型进行查看，然后比较这些命令的区别。
4.简述线框模型、曲面模型和实体模型的概念和区别。
5.用直线（LINE）命令绘制的封闭图形可以直接作为实体拉伸的截面吗？试举一例加以验证。
6.三维实体对象间的布尔运算有哪几种？如何进行操作？试各举一例进行说明。
7.标注三维对象应注意什么？标注三维对象与标注二维对象有什么区别和联系？
8.创建并标注图13.10.1所示的三维实体模型（未注尺寸，读者可自定）。
9.创建并标注图13.10.2所示的三维实体模型（未注尺寸，读者可自定）。
10.创建并标注图13.10.3a所示的三维实体模型，从其二维视图中获取尺寸。(https://www.daowen.com)

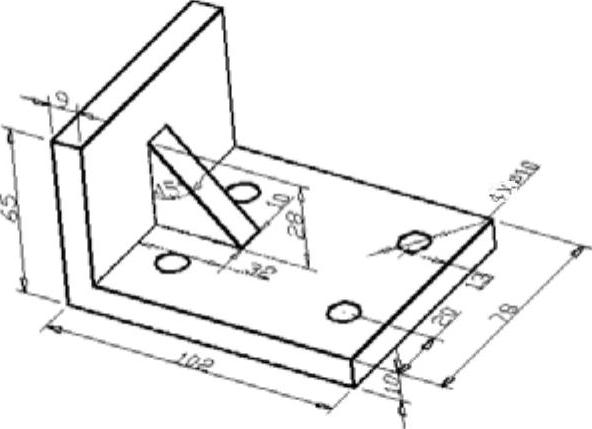

图13.10.1 创建实体模型（一）
图13.10.2 创建实体模型（二）

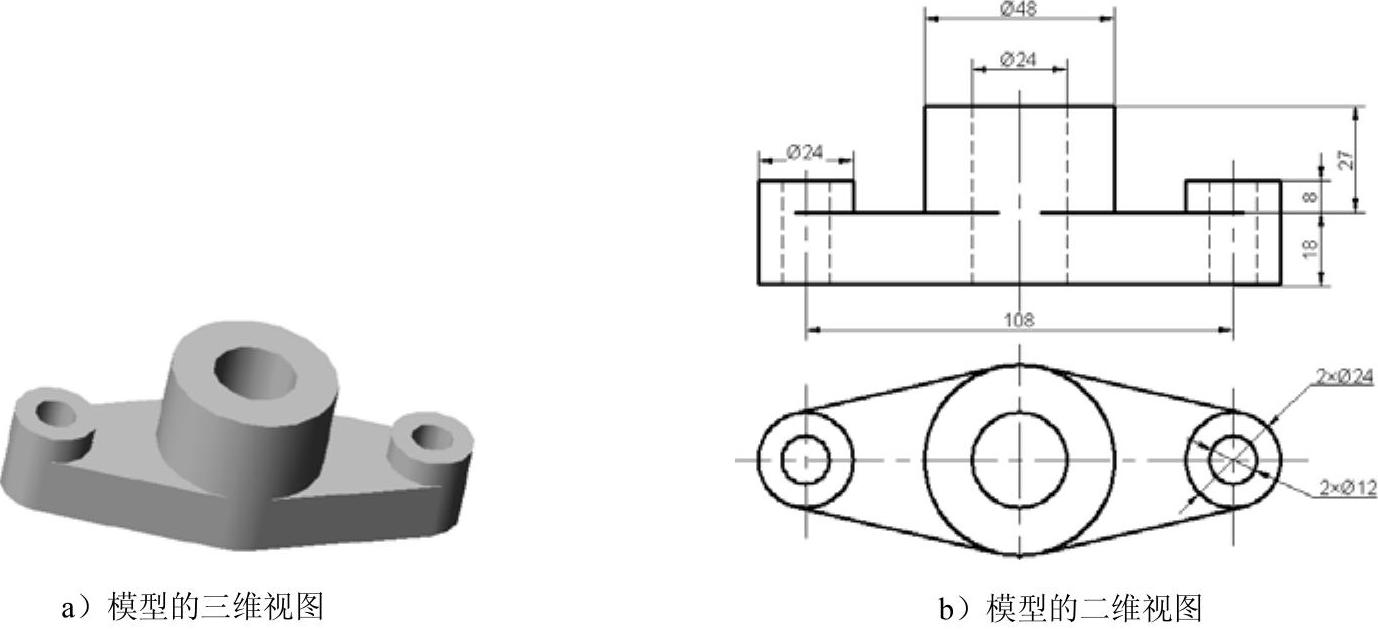

图13.10.3 创建实体模型（三）
