13.8.9 编辑三维实体的面
在创建实体后，我们经常要对实体的面进行拉伸、移动、偏移、删除、旋转、倾斜、着色及复制等编辑工作，在AutoCAD 2018中，可以很方便地完成这些操作。下面分别进行介绍。
1.拉伸面
拉伸面就是将实体上的平面沿其法线方向按指定的高度或者沿指定的路径进行拉伸。下面以图13.8.12为例，说明拉伸实体的面的一般操作步骤。
图13.8.12 拉伸实体的面
Step1.打开文件D：\AutoCAD2018.1\work\ch13.08\faces-edit.dwg。
Step2.选择下拉菜单
命令。
Step3.在
的提示下，在图13.8.12a中实体的顶平面内单击，以选取该顶平面。为了方便地选取顶平面，应事先将视图放大到足够大。
Step4.在
的提示下，按Enter键结束选择对象面。
Step5.在
的提示下，输入拉伸高度值50并按Enter键。
Step6.在
的提示下，输入倾斜角度值0并按Enter键，此时便得到图13.8.12b所示的拉伸面后的实体效果。
Step7.按两次Enter键，结束命令的执行。
提示
中的选项说明如下。
选项：放弃上一步操作中选择的对象。
选项：从已选择的对象中移除一部分对象。
2.移动面
移动面就是将实体上的指定面移动指定的距离。下面以图13.8.13为例，说明移动实体的面的一般操作步骤。

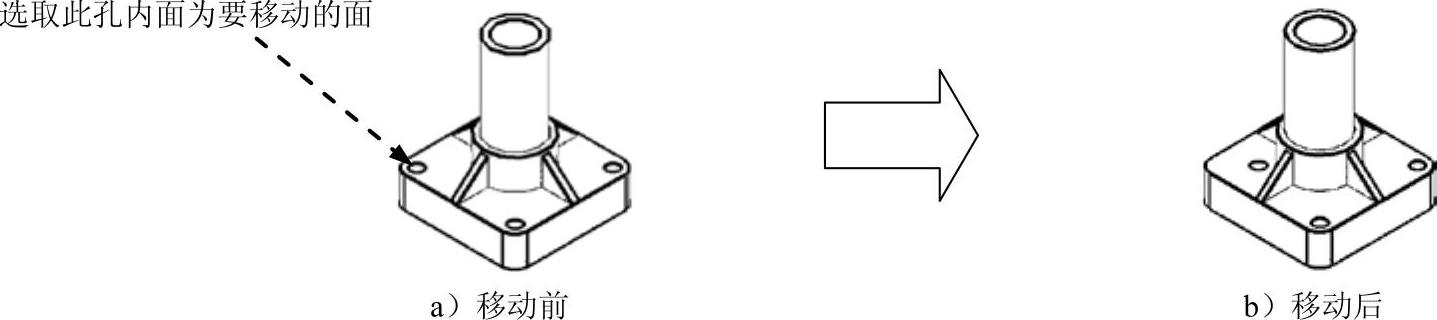

图13.8.13 移动实体的面
Step1.打开文件D：\AutoCAD2018.1\work\ch13.08\faces-edit.dwg。
Step2.选择下拉菜单
命令。
Step3.在图13.8.13a中的孔的内圆柱表面上单击，以选取此圆柱表面；按Enter键结束选择。
Step4.在
的提示下，选取任意一点作为基点。
Step5.在
的提示下，输入第二点的相对坐标值（@30，-30）并按Enter键，此时便得到图13.8.13b所示的实体效果——孔已经移动了位置。
Step6.按两次Enter键，结束命令的执行。
3.偏移面
偏移面就是以等距离偏移实体的指定面。偏移距离可正可负，距离为正时，偏移后实体体积增大，反之则体积减小。例如，如果选择一个孔，正值将减小孔的尺寸，而负值将增大孔的尺寸。下面以图13.8.14为例，说明偏移实体的面的一般操作步骤。
图13.8.14 偏移实体的面
Step1.打开文件D：\AutoCAD2018.1\work\ch13.08\faces-edit.dwg。
Step2.选择下拉菜单
命令。
Step3.选取图13.8.14a中的孔的内表面；按Enter键结束选择。
Step4.在
的提示下，输入数值-5并按Enter键，此时便得到图13.8.14b所示的实体效果——孔被扩大了。
Step5.按两次Enter键，结束操作。
4.旋转面
旋转面就是绕指定的轴旋转实体上的指定面。下面以图13.8.15为例，说明旋转实体的面的一般操作步骤。
Step1.打开文件D：\AutoCAD2018.1\work\ch13.08\faces-rol.dwg。
Step2.选择下拉菜单
命令。
Step3.在
的提示下，选取图13.8.15a中的实体侧面。
Step4.在
的提示下，按Enter键结束选择。
Step5.用端点（END）捕捉的方法选取图13.8.15a所示的轴上第一点。

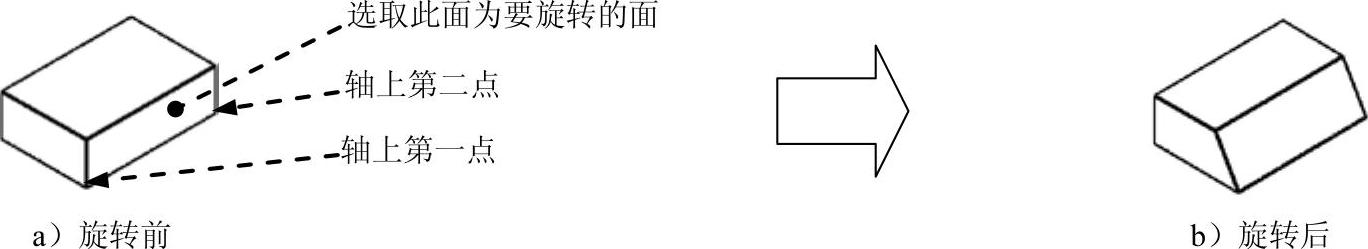

图13.8.15 旋转实体的面
Step6.在
的提示下，用端点（END）捕捉的方法选取轴上的第二点，如图13.8.15a所示。
Step7.在
的提示下，输入旋转角度值-30，并按Enter键，此时便得到图13.8.15b所示的实体效果。
Step8.按两次Enter键，结束操作。
命令行提示的各选项的意义说明如下。
选项：选取某个对象来定义旋转轴，用户可选取直线、圆、圆弧、椭圆、多段线或样条曲线等对象。如果选取直线对象，旋转轴与所选的直线重合；如果选取多段线或样条曲线对象，旋转轴为对象两个端点的连线；如果选取圆弧、圆或椭圆对象，则旋转轴是一条通过圆心且垂直于这些对象所在平面的直线。
选项：旋转轴是一条通过指定点且垂直于当前视图平面的直线。
选项：旋转轴是一条通过指定点且与X轴（或Y、Z轴）平行的直线。
选项：这是默认选项，旋转轴是一条通过指定的两个三维点的直线。
