13.8.8  创建三维实体的截面

13.8.8 创建三维实体的截面

创建三维实体的截面就是将实体沿某一个特殊的分割平面进行切割,从而创建一个相交截面。这种方法可以显示复杂模型的内部结构。它与剖切实体方法的不同之处在于:创建截面命令将在切割截面的位置生成一个截面的面域,该面域位于当前图层。截面面域是一个新创建的对象,因此创建截面命令不会以任何方式改变实体模型本身。对于创建的截面面域,可以非常方便地修改它的位置、添加填充图案、标注尺寸或在这个新对象的基础上拉伸生成一个新的实体。下面介绍图13.8.11所示的创建实体截面的一般操作步骤。

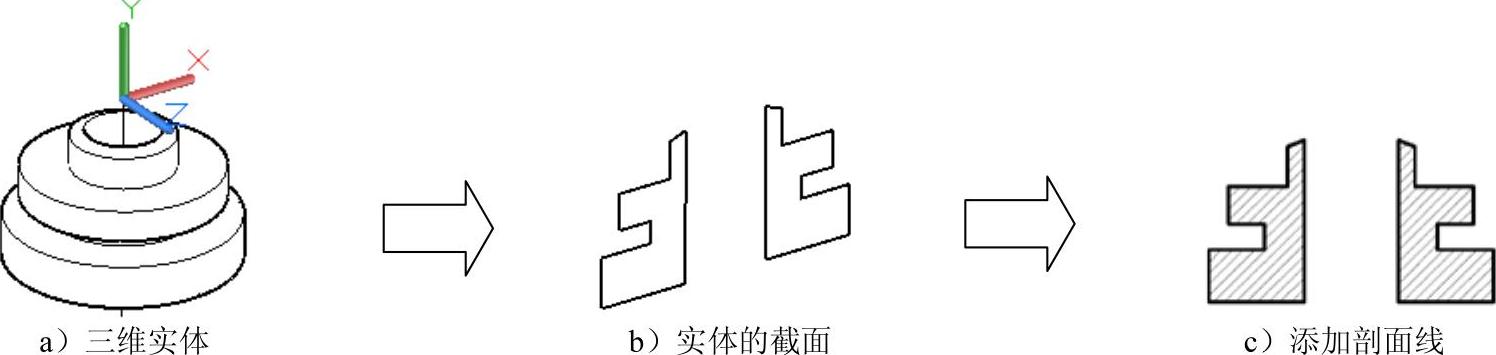

图13.8.11 创建三维实体的截面

Step1.打开文件D:\AutoCAD2018.1\work\ch13.08\revol-3d.dwg。

Step2.在命令行中输入命令SECTION后按Enter键。

Step3.在978-7-111-59658-5-Chapter13-348.jpg的提示下,选取图13.8.11a中的实体,按Enter键结束选取对象。

Step4.输入字母XY后按Enter键,即将与当前UCS的XY平面平行的某个平面作为剖切平面。

Step5.在978-7-111-59658-5-Chapter13-349.jpg的提示下按Enter键,采用系统默认的设置值,即剖切平面平行于XY平面且通过(0,0,0)点。

Step6.选择下拉菜单978-7-111-59658-5-Chapter13-350.jpg978-7-111-59658-5-Chapter13-351.jpg978-7-111-59658-5-Chapter13-352.jpg命令,将所生成的截面移动到实体的另一侧,如图13.8.11b所示。

Step7.选择下拉菜单978-7-111-59658-5-Chapter13-353.jpg978-7-111-59658-5-Chapter13-354.jpg978-7-111-59658-5-Chapter13-355.jpg命令,为截面添加剖面线,如图13.8.11c所示。
