13.9 三维对象的标注

在AutoCAD 2018中，使用“标注”命令不仅可以标注二维对象的尺寸，还可以标注三维对象的尺寸。由于所有对三维对象的操作（包括尺寸标注等）都只能在当前坐标系的XY平面中进行，为了准确标注三维对象中各部分的尺寸，需要不断地变换坐标系。下面以图13.9.1为例来说明三维对象的尺寸标注方法。

Step1.打开文件D：\AutoCAD2018.1\work\ch13.09\dim_3d.dwg。

Step2.在“图层”工具栏中选择“尺寸线层”。

Step3.创建尺寸标注1。

（1）设置用户坐标系。选择下拉菜单命令，用捕捉的方法依次选取图13.9.1中的C点为坐标系原点，D点为X轴正方向上一点，A点为Y轴正方向上一点。

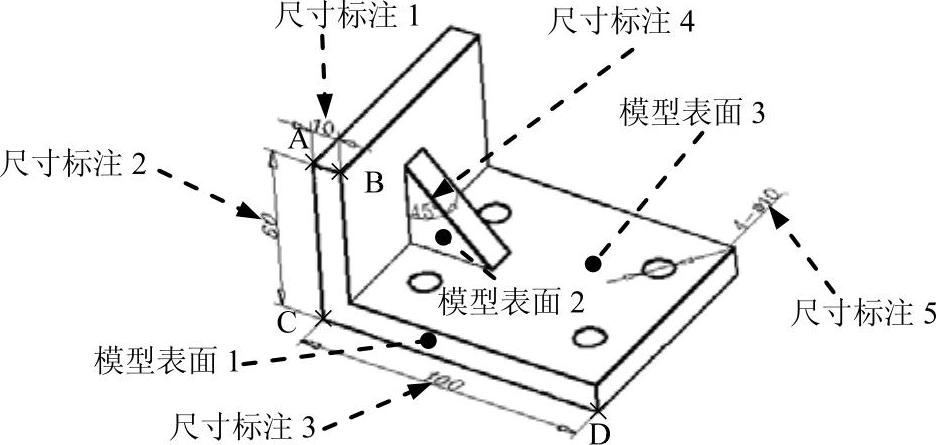

图13.9.1 创建尺寸标注

（2）选择下拉菜单命令。

（3）用端点（END）捕捉的方法选取A、B两点，然后在绘图区的空白区域选取一点，作为尺寸标注1的放置位置。如果不显示尺寸，可使用命令。

Step4.创建尺寸标注2。

（1）选择下拉菜单命令。

（2）用端点（END）捕捉的方法选取A、C两点，然后在绘图区的空白区域选取一点，作为尺寸标注2的放置位置。

Step5.创建尺寸标注3。

（1）设置用户坐标系。选择下拉菜单命令；输入数值-90后按Enter键。

（2）选择下拉菜单命令；选取D、C两点，然后在绘图区的空白区域选取一点，作为尺寸标注3的放置位置。

Step6.创建尺寸标注4。

（1）设置用户坐标系。选择命令，用捕捉的方法依次选取图13.9.2中的E点作为用户坐标系原点，F点作为X轴正方向上一点，G点作为Y轴正方向上一点。设置后的用户坐标系的位置和方向如图13.9.2所示。注意：如果坐标系X、Y的方向不对，会导致角度标注文本的方向不正确。

（2）选择下拉菜单命令；选取图13.9.2中的EG边线与FG边线，然后在绘图区的空白区域单击一点，作为尺寸标注4的放置位置。

Step7.创建尺寸标注5。

（1）设置用户坐标系。选择命令，用捕捉的方法依次选取图13.9.3中的H点作为用户坐标系原点，I点作为X轴正方向上一点，J点作为Y轴正方向上一点。设置后的用户坐标系的位置和方向如图13.9.3所示。

（2）选择下拉菜单命令；选取图13.9.3所示的圆；在的提示下，输入字母T后按Enter键；输入4-%%c10后按Enter键；在绘图区的空白区域单击一点，作为尺寸标注5的放置位置。

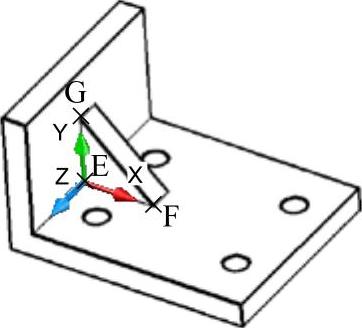

图13.9.2 标注尺寸4

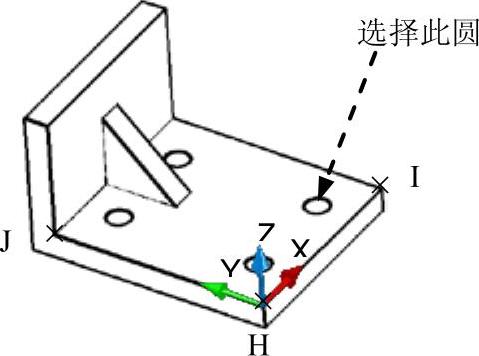

图13.9.3 标注尺寸5
