15.3.1 尺寸约束的种类
使用尺寸约束可以限制几何对象的大小，“尺寸约束”面板（在“参数化”选项“标注”区域）如图15.3.1所示。
“尺寸约束”面板中各标注类型（图15.3.1）说明如下。
按钮：约束两点之间的水平或竖直距离。
按钮：约束对象上的点或不同对象上两个点之间X方向上的距离。
按钮：约束对象上的点或不同对象上两个点之间Y方向上的距离。
按钮：约束不同对象上两个点之间的距离。
按钮：约束圆或圆弧的半径。
按钮：约束圆或圆弧的直径。
按钮：约束直线段或多段线段之间的角度、由圆弧或多段线圆弧扫掠得到的角度，或对象上三个点之间的角度。
按钮：将关联标注转换为标注约束。

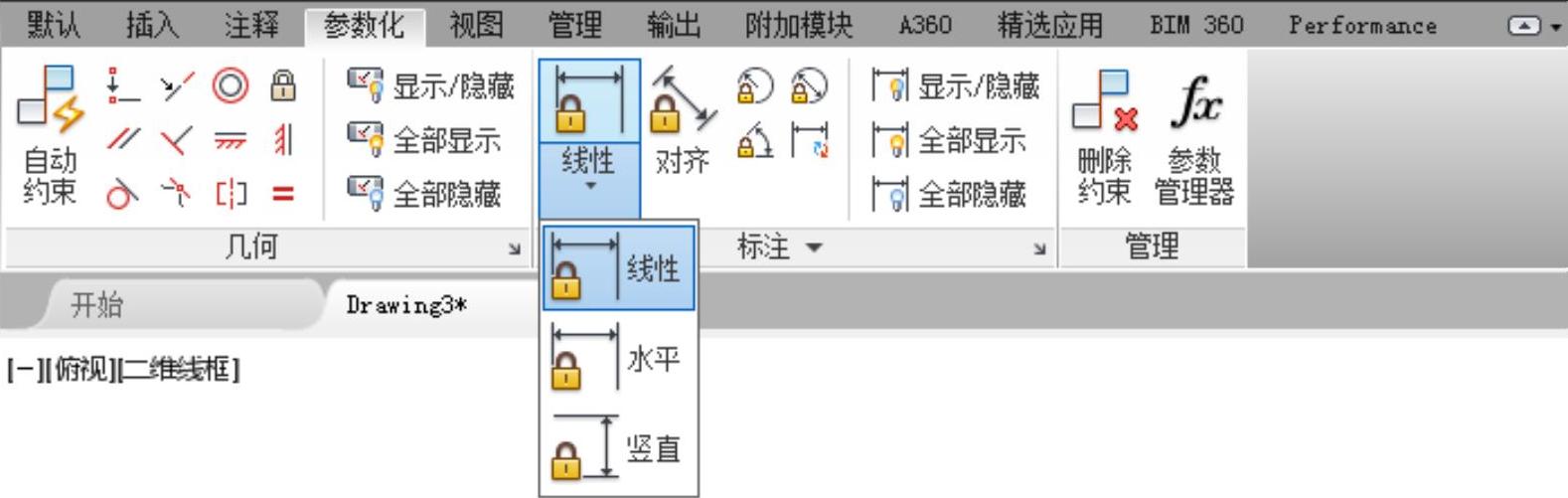

图15.3.1 “尺寸约束”面板
