Task2.对图形进行尺寸标注

Task2.对图形进行尺寸标注

Step1.设置标注样式。选择下拉菜单命令，单击“标注样式管理器”对话框中的按钮，将“修改标注样式”对话框选项卡中的值设定为20。

Step2.切换图层。在“图层”工具栏中选择“尺寸线层”图层。

Step3.用命令创建线性尺寸标注，完成后的图形如图17.5.19所示。

Step4.用命令创建直径标注。

（1）添加图17.5.20所示的直径标注，双击φ10的尺寸，在绘图区域的文本框中φ10前输入4×，单击“关闭位置编辑器”按钮，标注文字就会变成4×φ10。

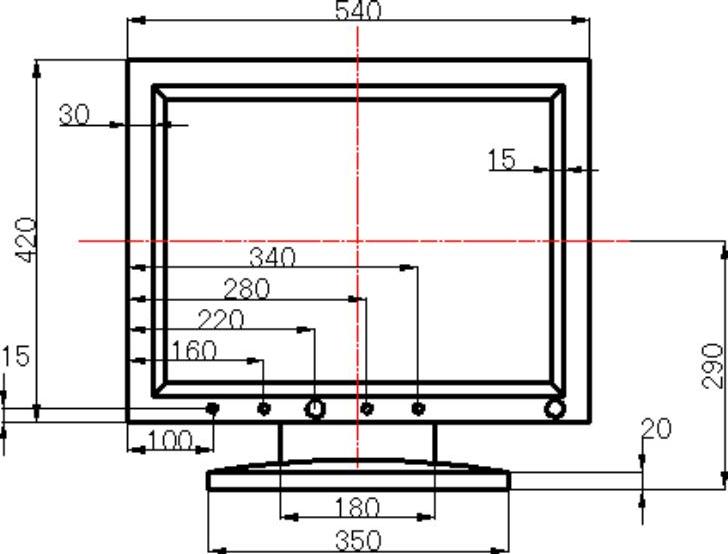

图17.5.19 标注线性尺寸

(https://www.daowen.com)

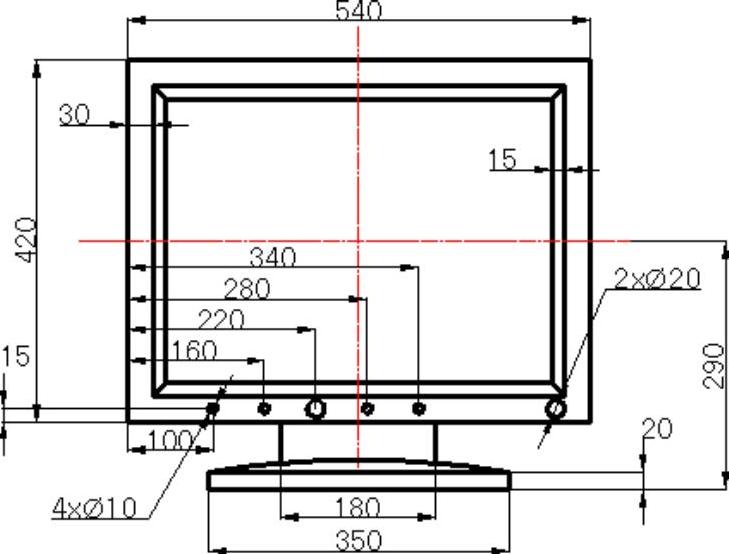

图17.5.20 添加直径标注

（2）用同样的方式修改另外一个直径标注，完成后的图形如图17.5.21所示。

Step5.用命令创建半径标注，完成后的图形如图17.5.22所示。

图17.5.21 修改直径标注

图17.5.22 添加半径标注
