4.2.2  金属气喷涂的设备

图4-9所示为金属气喷涂成套设备示意图。除气体喷枪和氧气及乙炔设备外，均与电喷涂相同。

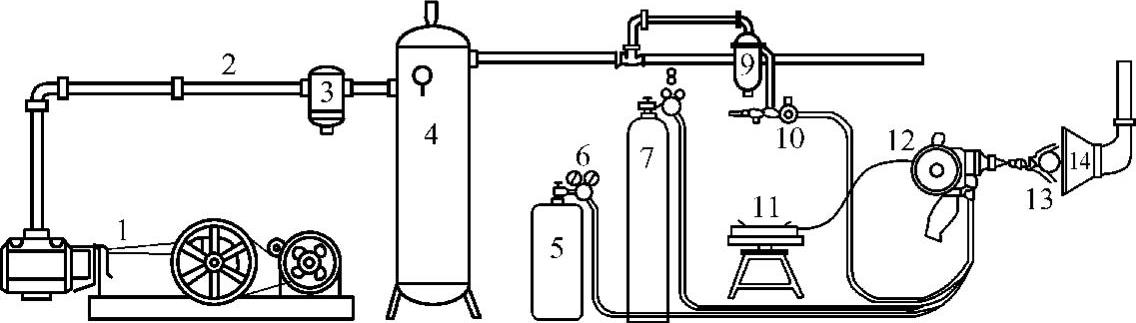

图4-9 金属气喷涂成套设备示意图

1—空气压缩机 2—冷却器 3—油水分离器 4—贮气罐 5—乙炔瓶 6—乙炔压力调节器 7—氧气瓶 8—氧气压力调节器 9—空气滤清器 10—空气压力调节器 11—钢丝架 12—气体喷枪 13—工件 14—吸尘器

（1）乙炔装置 图4-9所示分别是乙炔瓶和乙炔压力调节器。金属喷涂用乙炔多为瓶装乙炔，满瓶压力为15MPa，每瓶容量分5m³和3m³两种。

瓶装乙炔由于比较清洁（其纯度为96%～98%），而且经乙炔压力调节器6再送入喷枪口，所以压力稳定，对喷涂效率、涂层质量和安全操作都提供了有力的保障。

（2）氧气装置 氧气瓶与普通气焊相同。金属喷涂使用的氧气压力为0.1～0.17MPa。（一般为0.12MPa），气体消耗量为0.83～4.4m³/h（一般为1.6m³/h）。适于喷涂的氧气压力调节器是低压型的（额定输出为0～0.2MPa或0～0.4MPa）。

（3）气喷涂枪

1）ZQP—1中速自动调节式气喷涂枪。ZQP—1中速自动调节式气喷涂枪是以氧乙炔为燃料，以压缩空气吹动蜗轮为送丝动力的喷枪。

2）SQP—1吸射式气体喷枪。SQP—1吸射式气体喷枪是根据射吸原理，利用0.3～0.6MPa的高速氧气流将乙炔（0.03～0.06MPa）吸送并混合燃烧的一种气体喷枪。为满足射吸要求必须配用适合（0.3～0.6MPa）的氧气压力调节器。乙炔除用瓶装的以外，对一般的1m³、0.015MPa压力以上的乙炔发生器均能使用。为使出压稳定，乙炔发生器的出口应装乙炔调压器。
