4.3.2  氧乙炔焰喷焊用工具与设备

（1）能源 能源也叫热源，是产生热能的设备，包括氧气与乙炔气。可燃气体以乙炔气较好，液化石油气等也可应用，但燃烧速度慢，热量低。

乙炔发生器由所采用喷焊枪的结构而定。主要指标是压力及生产率，一般多采用中压式乙炔发生器，满足喷焊使用。采用乙炔站由管道供气时，只要压力不低于要求的压力即可采用。喷焊最好采用瓶装乙炔。

浮桶式发生器仅适用于射吸式喷枪，等压式喷枪则万不能应用。即使是射吸式喷枪，也常因粉末送进不均匀，或粉末潮湿，喷嘴烧结堵塞，或枪管过热等原因，引起放炮回火，也是极不安全的，最好不用。

瓶装氧气，纯度等指标无特殊要求，与气焊、气割相同。

（2）喷焊炬 为适应喷焊不同尺寸和不同面积零件的需要，按照送粉量和耗气量的大小，喷焊炬分为大、中、小3种型号。中、小型喷焊炬适用于一步法或二步法操作，大型喷焊炬只适用于二步法操作。图4-10所示为中、小型喷焊炬的外形图。

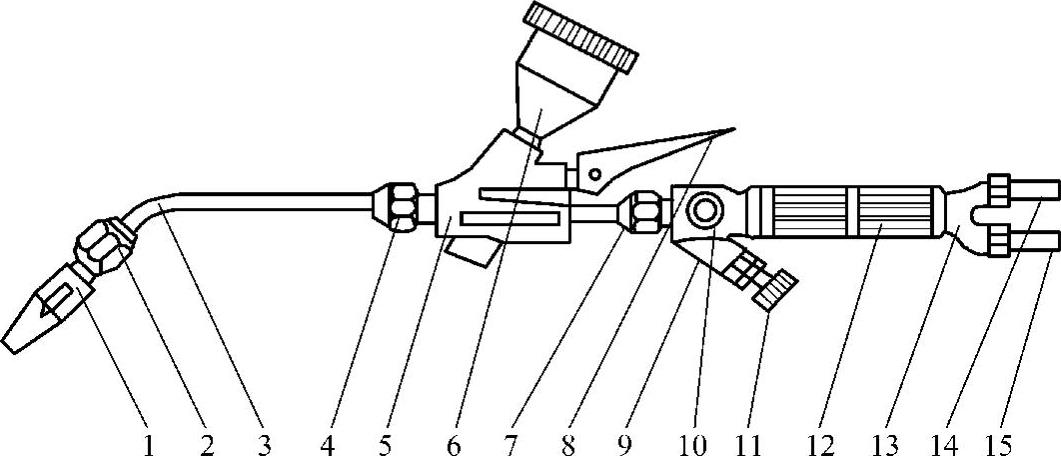

图4-10 中、小型喷焊炬

1—喷焊嘴 2—喷焊嘴接头 3—混合气管 4—混合气管螺母 5—前部主体 6—粉斗 7—气接头螺母 8—粉阀开关柄 9—中部主体 10—乙炔开关阀 11—氧气开关阀 12—手柄 13—后部接体 14—乙炔接头 15—氧气接头

中、小型喷焊炬是在普通气焊炬基础上改进而成的。它与气焊炬不同之处是增加了送粉系统，即粉斗、粉阀体、粉阀开关柄等。当点燃氧-乙炔焰并将火焰调到中性焰后，按下粉阀开关柄，在氧气的抽吸作用下，粉末进入射吸室并通过混合气管和喷焊嘴射入火焰。

（3）附加装置

1）转胎。为一回转动力头，可自制或者用旧车床代用。当喷焊轴类零件时，转速在每分钟几转到几十转之间变动。转胎要有水平及垂直两种旋转方向。

2）烘箱。用于预热零件，预热250～300℃，用于干燥粉末。

3）其他工具。如铁皮槽、金属粉筛、支架及量具等。
