1.3.7  磁敏电阻器

1.3.7 磁敏电阻器

磁敏电阻器是一种对磁场敏感的电阻器，当施加给它的磁场强弱发生变化时，其阻值也会随之变化。磁敏电阻器有正磁性和负磁性之分，正磁性磁敏电阻器的阻值随磁场增强而增大，负磁性磁敏电阻器的阻值随磁场增强而减小。

1.外形与符号

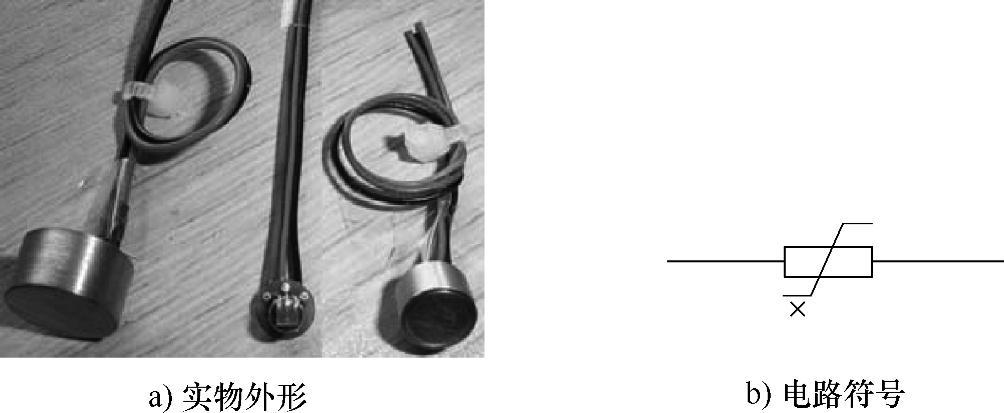

磁敏电阻器的实物外形与电路符号如图1-21所示。

图1-21 磁敏电阻器的实物外形与电路符号

2.结构

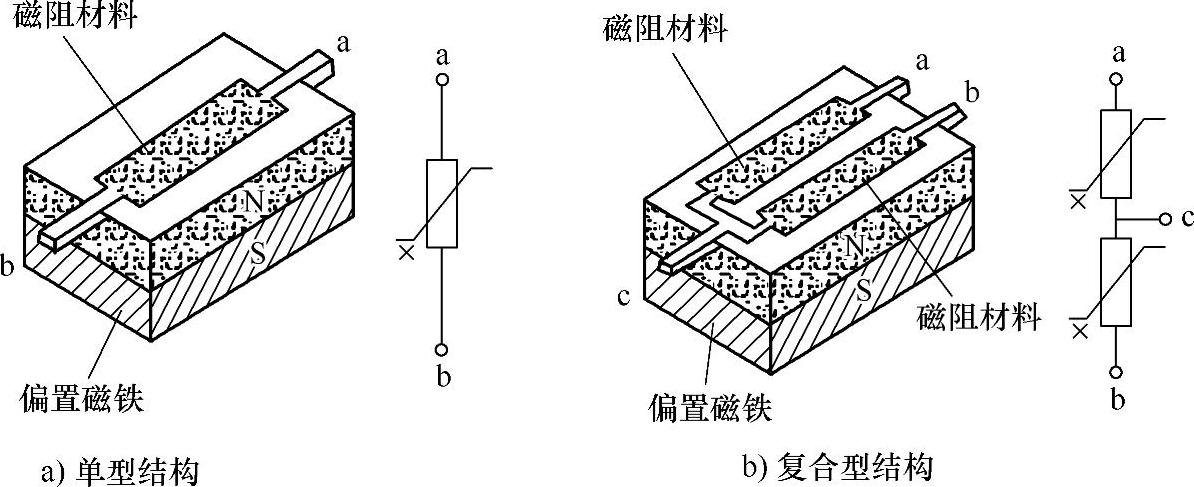

磁敏电阻器分为单型和复合型，其结构如图1-22所示。

图1-22 磁敏电阻器的结构

从图中可以看出，磁敏电阻器是将磁阻材料制作在偏置磁铁内而构成的。磁阻材料是一种对磁场敏感的材料，通常有两类：一类是化合物半导体磁阻材料，如锑化镓（GaSb）和GaAs（砷化镓）等；另一类是高磁导率金属磁阻材料，如铁镍合金（Ni-Fe）和钴镍合金（Ni-Co）等。

化合物半导体磁阻材料制成的磁敏电阻器具有正磁特性；高磁导率金属磁阻材料制成的磁敏电阻器具有负磁特性。将磁阻材料制作在偏置磁铁中，可提高磁阻材料的热稳定性和对磁场的灵敏度。

3.应用

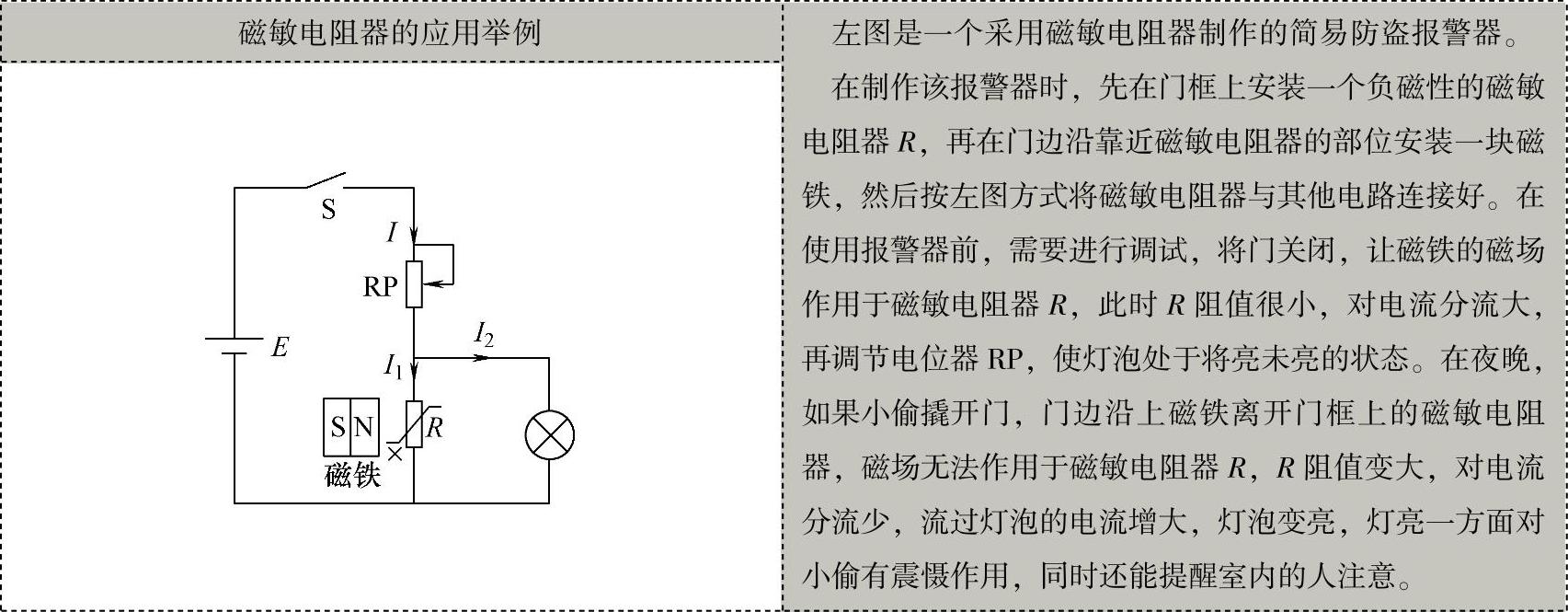

磁敏电阻器具有阻值随磁场变化而变化的特点。利用该特点可以用磁敏电阻器来检测磁场的有无及强弱。

4.检测

磁敏电阻器的检测分两步：

第一步：在未加磁场时测量其阻值。正常阻值应与标称阻值一致或接近，否则说明磁敏电阻器损坏。

第二步：将磁铁靠近磁敏电阻器，再测量其阻值。正常阻值应发生变化，若阻值增大，说明该磁敏电阻器是正磁性，若阻值变小，说明磁敏电阻器为负磁性，若阻值不变化，则磁敏电阻器损坏。
