1.3.4 压敏电阻器
压敏电阻器是一种对电压敏感的特殊电阻器，当两端电压低于标称电压时，其阻值接近无穷大，当两端电压超过标称电压时，阻值急剧变小，如果两端电压回落至标称电压以下时，其阻值又恢复到接近无穷大。压敏电阻器种类较多，以氧化锌（ZnO）为材料制作而成的压敏电阻器应用最为广泛。
1.外形与符号
压敏电阻器的实物外形与电路符号如图1-15所示。

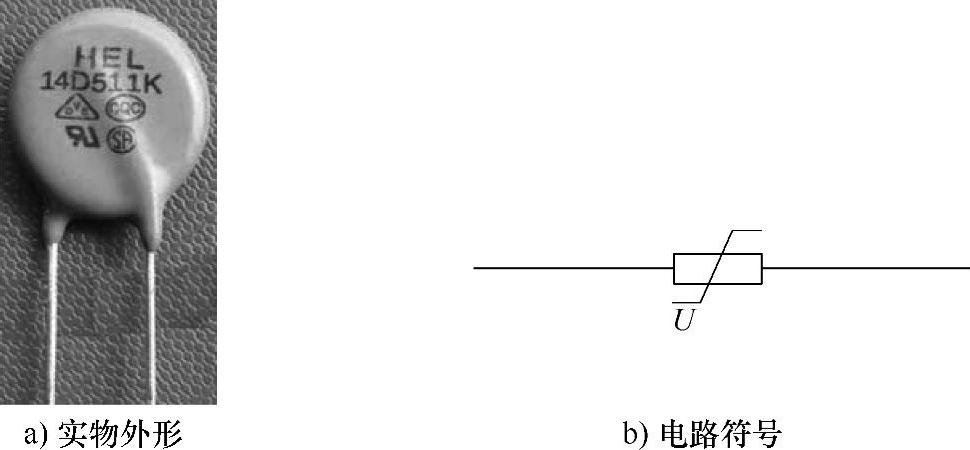

图1-15 压敏电阻器的实物外形与电路符号
2.应用
压敏电阻器具有过电压时阻值变小的性质。利用该性质可以将压敏电阻器应用在保护电路中。
3.主要参数
压敏电阻器参数很多，主要参数有标称电压、漏电流和通流量。

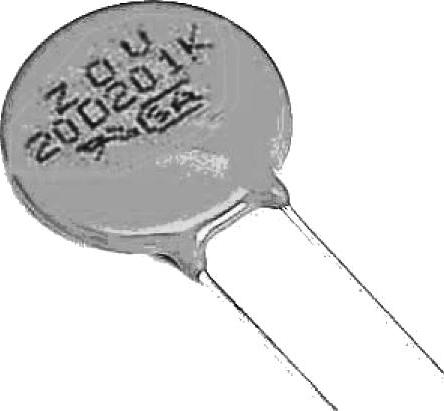

图1-16 压敏电阻器标称电压识读例图
（1）标称电压
标称电压又称压敏电压、击穿电压或阈值电压，它是指压敏电阻器通过1mA直流电流时两端的电压值。当加到压敏电阻器两端电压超过标称电压时，阻值会急剧减小。压敏电阻器的标称电压可在10～9000V范围内选择。有些压敏电阻器会标出标称电压，如图1-16中的压敏电阻器标注“201K”，其中“201”表示标称电压为20×101 V=200V，“K”表示偏差为±10%，若标注为“200”则表示标称电压为20×100=20V。
在选用压敏电阻器标称电压时，可用U1mA=2.2UAC来计算，U1mA表示标称电压，UAC表示加到压敏电阻器两端的交流电压有效值，例如要将一个压敏电阻器接220V的交流电时，应选标称电压在U1mA=2.2UAC=2.2×220V=484V左右的压敏电阻器。
（2）漏电流
漏电流又称等待电流，是指在压敏电阻器两端加有75%标称电压时通过的直流电流。压敏电阻器的漏电流通常小于50μA。
（3）通流量
通流量又称通流容量，是指压敏电阻器在短时间内（几微秒～几毫秒）允许流过的最大电流。

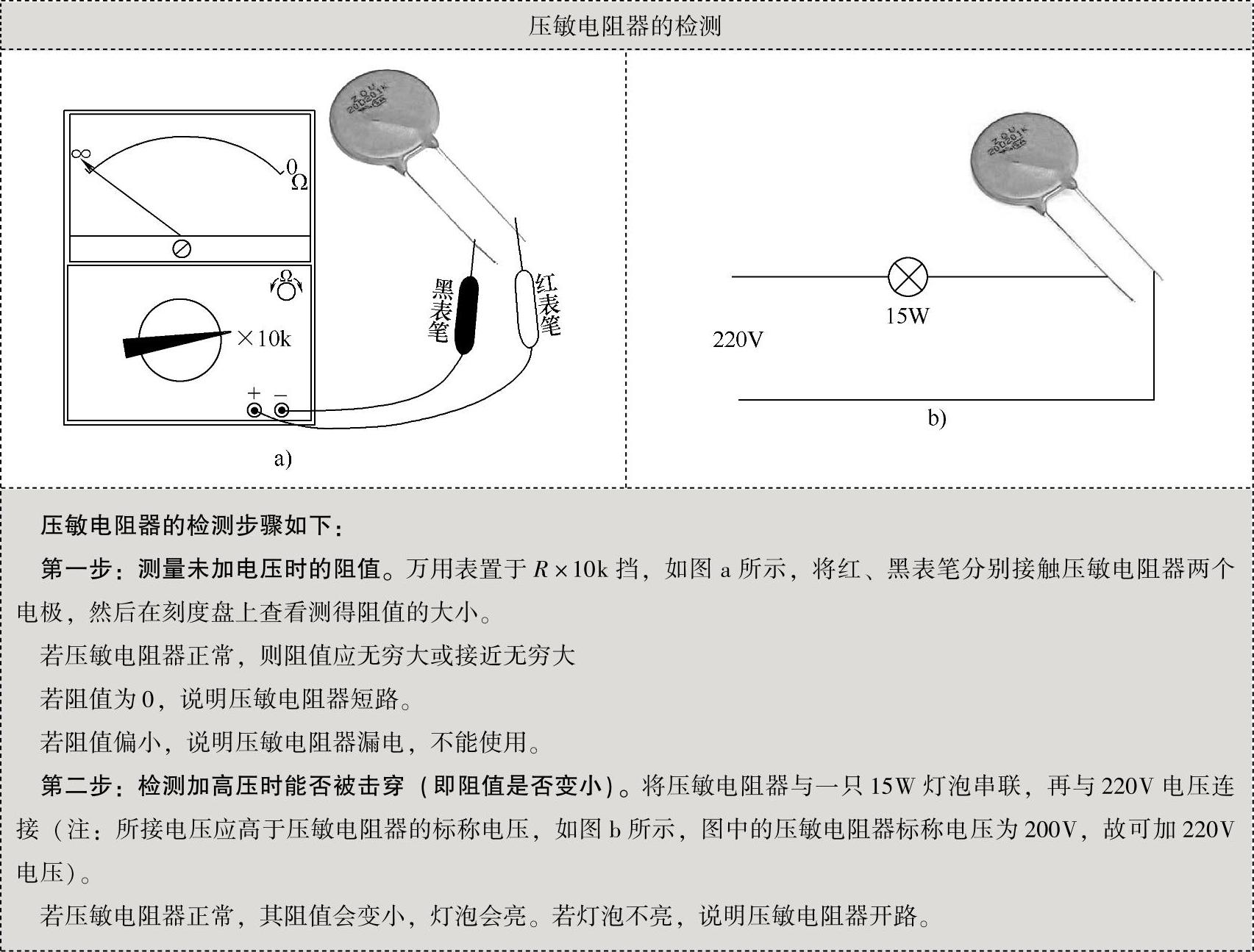

4.检测
压敏电阻器检测分两步，只有两步检测均通过才能确定正常。
