1.3.5  气敏电阻器

1.3.5 气敏电阻器

气敏电阻器是一种对某种或某些气体敏感的电阻器，当空气中某种或某些气体含量发生变化时，置于其中的气敏电阻器阻值就会发生变化。

气敏电阻器种类很多，其中采用半导体材料制成的气敏电阻器应用最广泛。半导体气敏电阻器有N型和P型之分，N型气敏电阻器在检测到甲烷、一氧化碳、天然气、煤气、液化石油气、乙炔、氢气等气体时，其阻值会减小；P型气敏电阻器在检测到可燃气体时，其电阻值将增大，而在检测到氧气、氯气及二氧化氮等气体时，其阻值会减小。

1.外形与符号

气敏电阻器的实物外形与电路符号如图1-17所示。

图1-17 气敏电阻器的实物外形与电路符号

2.结构

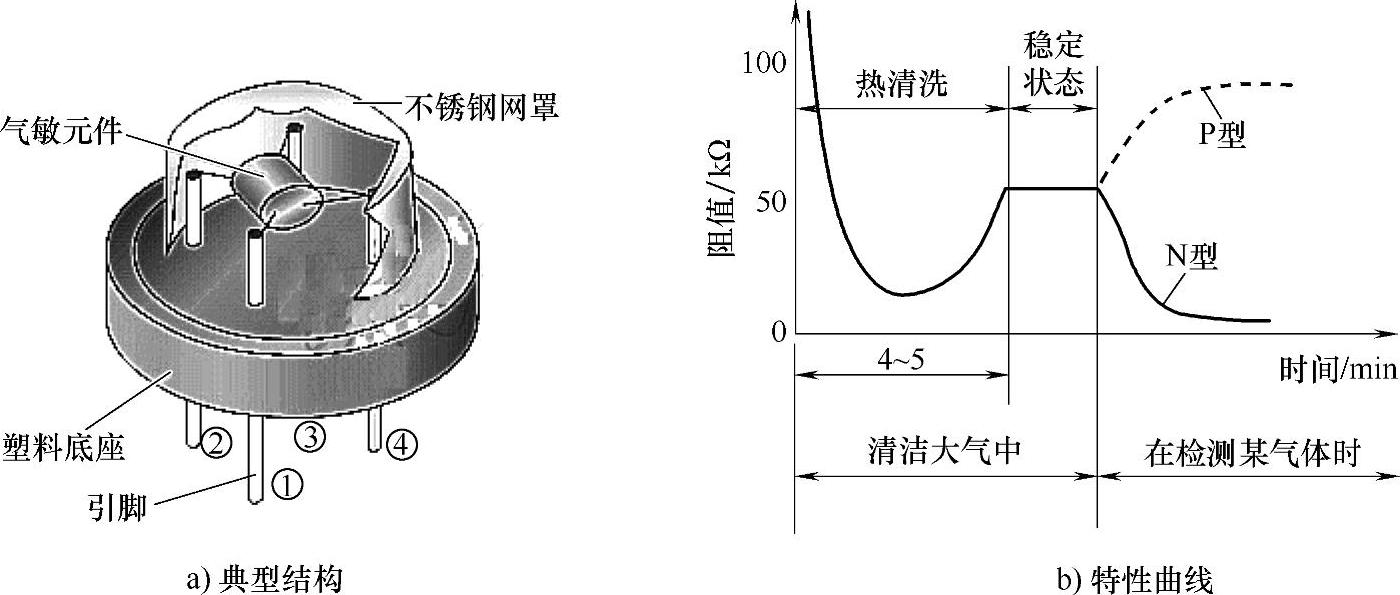

气敏电阻器的典型结构及特性曲线如图1-18所示。

图1-18 气敏电阻器的典型结构及特性曲线

气敏电阻器的气敏特性主要由内部的气敏元件来决定。气敏元件引出四个电极，分别与①、②、③、④引脚相连。当在清洁的大气中给气敏电阻器的①、②引脚通电流（对气敏元件加热）时，③、④引脚之间的阻值先减小再升高（约4～5min），阻值变化规律如图1-18b曲线所示，升高到一定值时阻值保持稳定，若此时气敏电阻器接触某种气体时，气敏元件吸附该气体后，③、④引脚之间阻值又会发生变化（若是P型气敏电阻器，其阻值会增大，而N型气敏电阻器阻值会变小）。

3.应用

气敏电阻器具有对某种或某些气体敏感的特点。利用该特点可以用气敏电阻器来检测空气中特殊气体的含量。

4.检测

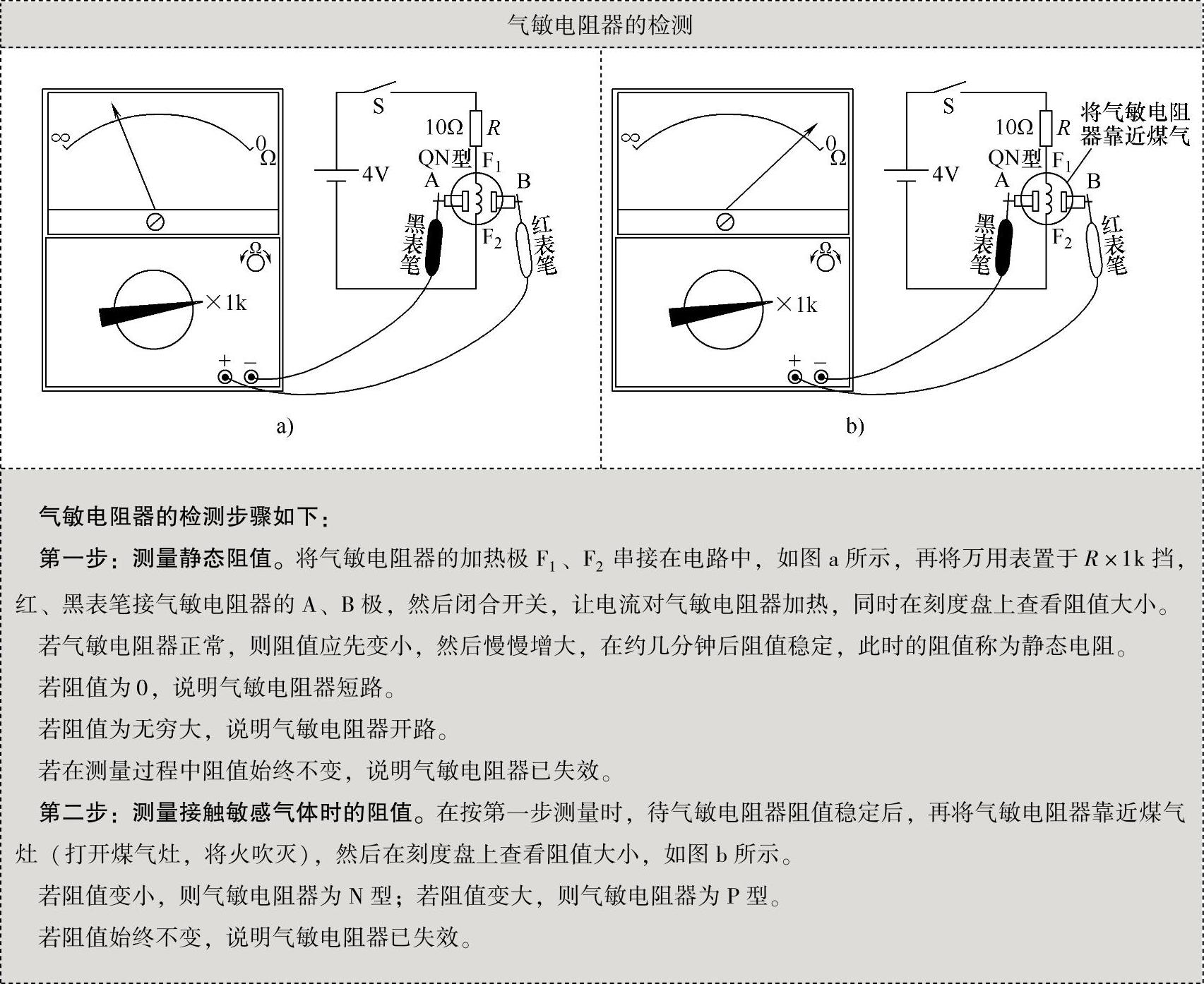

气敏电阻器检测通常分两步，在这两步测量时还可以判断其类型（P型或N型）。
