1.3.6  力敏电阻器

1.3.6 力敏电阻器

力敏电阻器是一种对压力敏感的电阻器，当施加给它的压力变化时，其阻值也会随之变化。

1.外形与符号

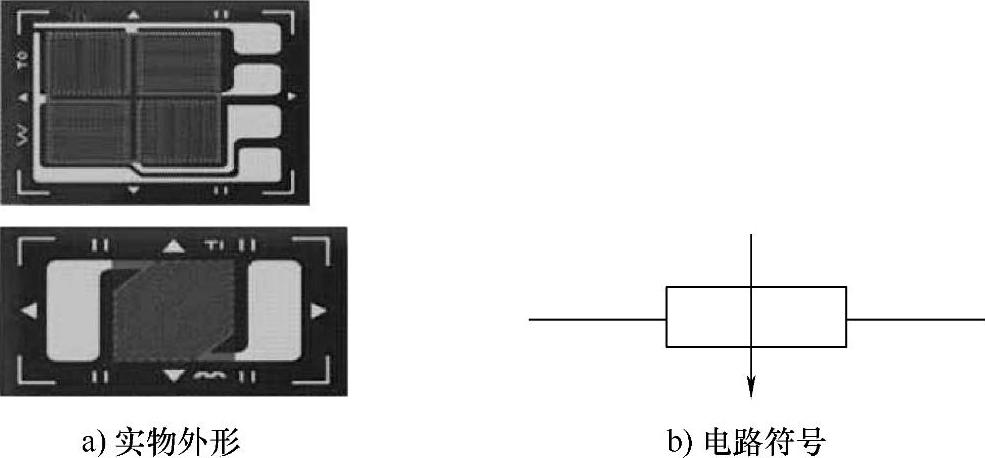

力敏电阻器的实物外形与电路符号如图1-19所示。

图1-19 力敏电阻器的实物外形与电路符号

2.结构原理

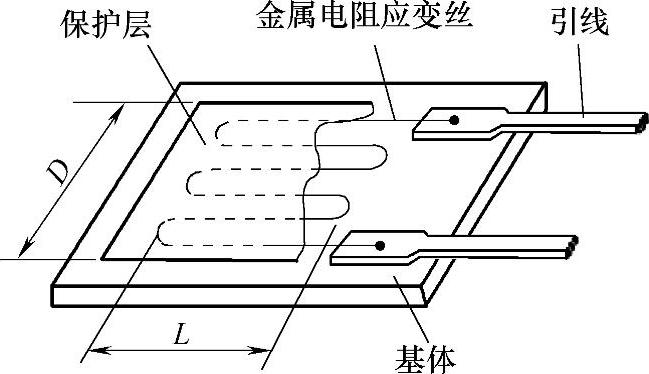

力敏电阻器的压敏特性是由内部封装的电阻应变片来实现的。电阻应变片有金属电阻应变片和半导体应变片两种，这里简单介绍金属电阻应变片。金属电阻应变片的结构如图1-20所示。

从图中可以看出，金属电阻应变片主要由金属电阻应变丝构成，当对金属电阻应变丝施加压力时，应变丝的长度和截面积（粗细）就会发生变化，施加的压力越大，应变丝越细越长，其阻值就越大。在使用金属电阻应变片时，一般将电阻应变片粘贴在某物体上，当对该物体施加压力时，物体会变形，粘贴在物体上的电阻应变片也一起产生形变，电阻应变片的阻值就会发生改变。

3.应用

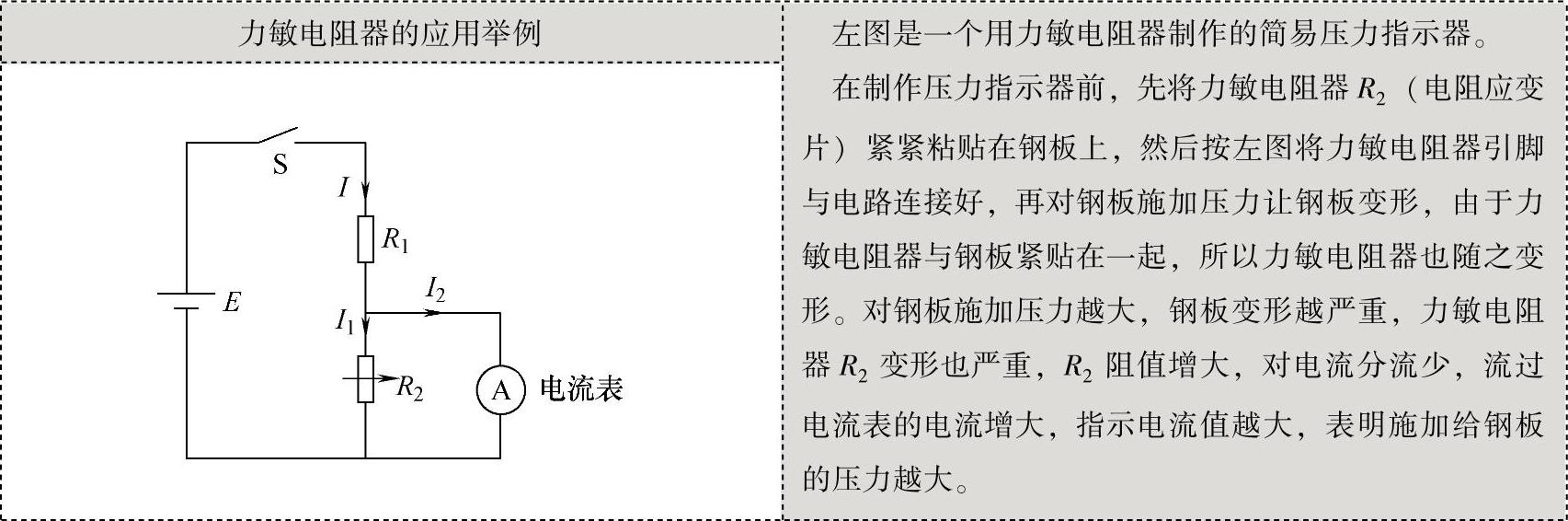

力敏电阻器具有阻值随施加压力变化而变化的特点。利用该特点可以用力敏电阻器作传感器来检测压力的大小。

图1-20 金属电阻应变片的结构

4.检测

力敏电阻器的检测通常分两步：

第一步：在未施加压力的情况下测量其阻值。正常阻值应与标称阻值一致或接近，否则说明力敏电阻器损坏。

第二步：将力敏电阻器放在有弹性的物体上，然后用手轻轻压挤力敏电阻器（切不可用力过大，以免力敏电阻器过于变形而损坏），再测量其阻值。正常阻值应随施加的压力大小变化而变化，否则说明力敏电阻器损坏。
