5.1.7 检测
晶体管的检测包括类型检测、电极检测和好坏检测。
1.类型检测
晶体管类型有NPN型和PNP型，晶体管的类型可用万用表欧姆挡进行检测。
（1）检测规律

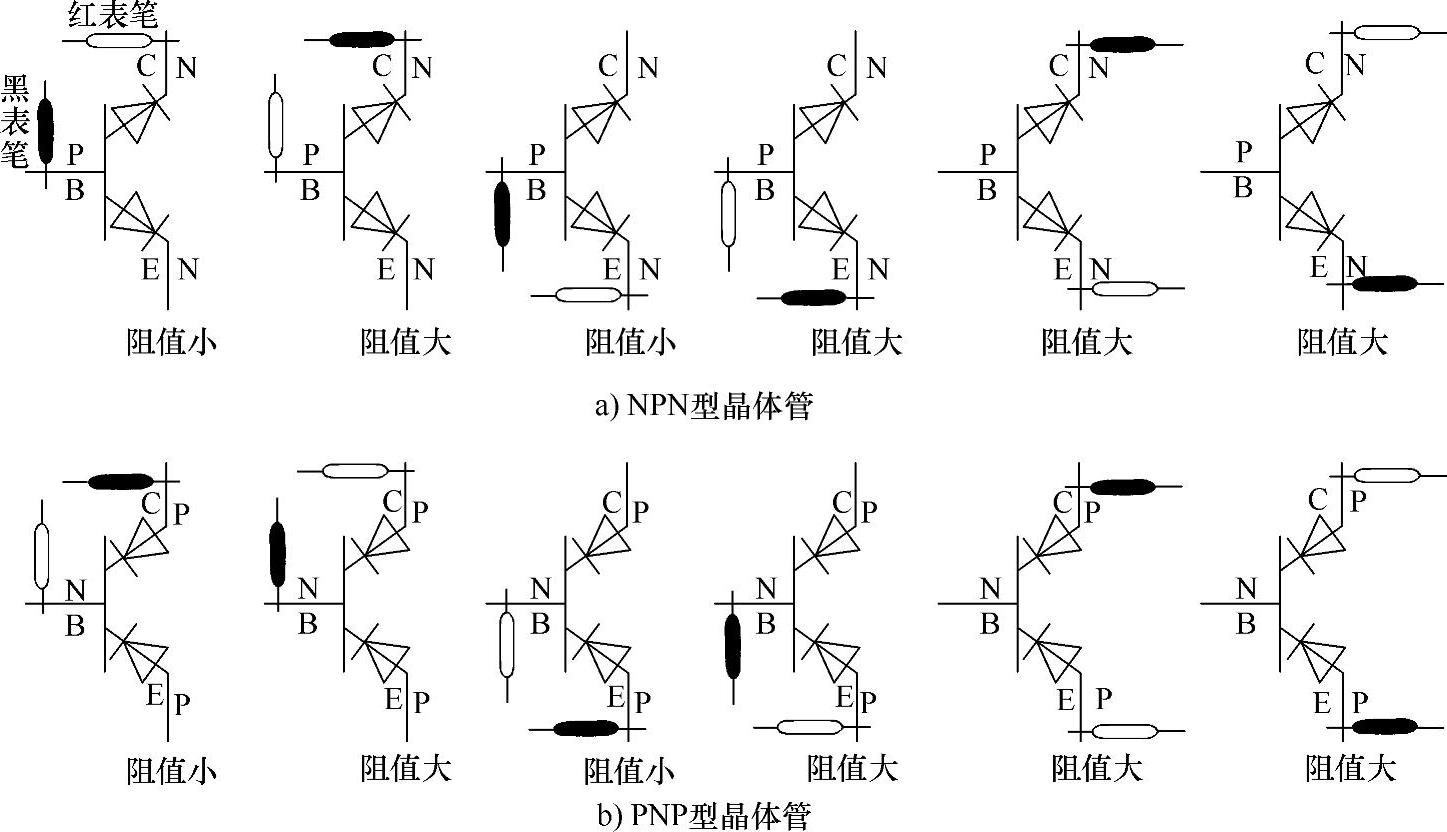

NPN型和PNP型晶体管的内部都有两个PN结，故晶体管可视为两个二极管的组合，万用表在测量晶体管任意两个引脚之间时有六种情况，如图5-7所示。
图5-7 万用表测晶体管任意两引脚的六种情况
从图中不难得出这样的规律：当黑表笔接P端、红表笔接N端时，测得是PN结的正向电阻，该阻值小；当黑表笔接N端，红表笔接P端时，测得是PN结的反向电阻，该阻值很大（接近无穷大）；当黑、红表笔接的两极都为P端（或两极都为N端）时，测得阻值大（两个PN结不会导通）。

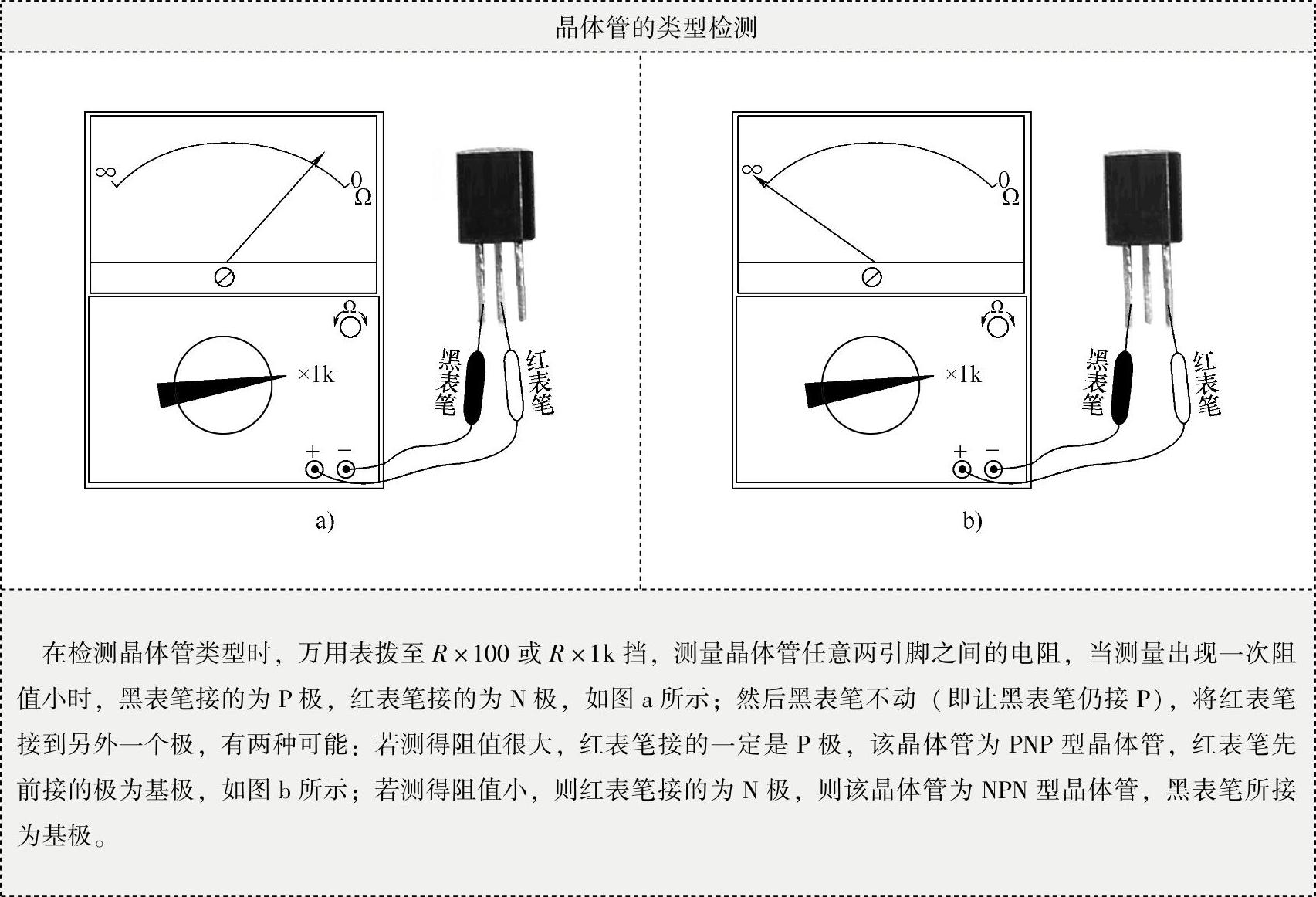

（2）类型检测
2.集电极与发射极电极的检测
晶体管有发射极、基极和集电极三个电极，在使用时不能混用，由于在检测类型时已经找出基极，下面介绍如何用万用表欧姆挡检测出发射极和集电极。

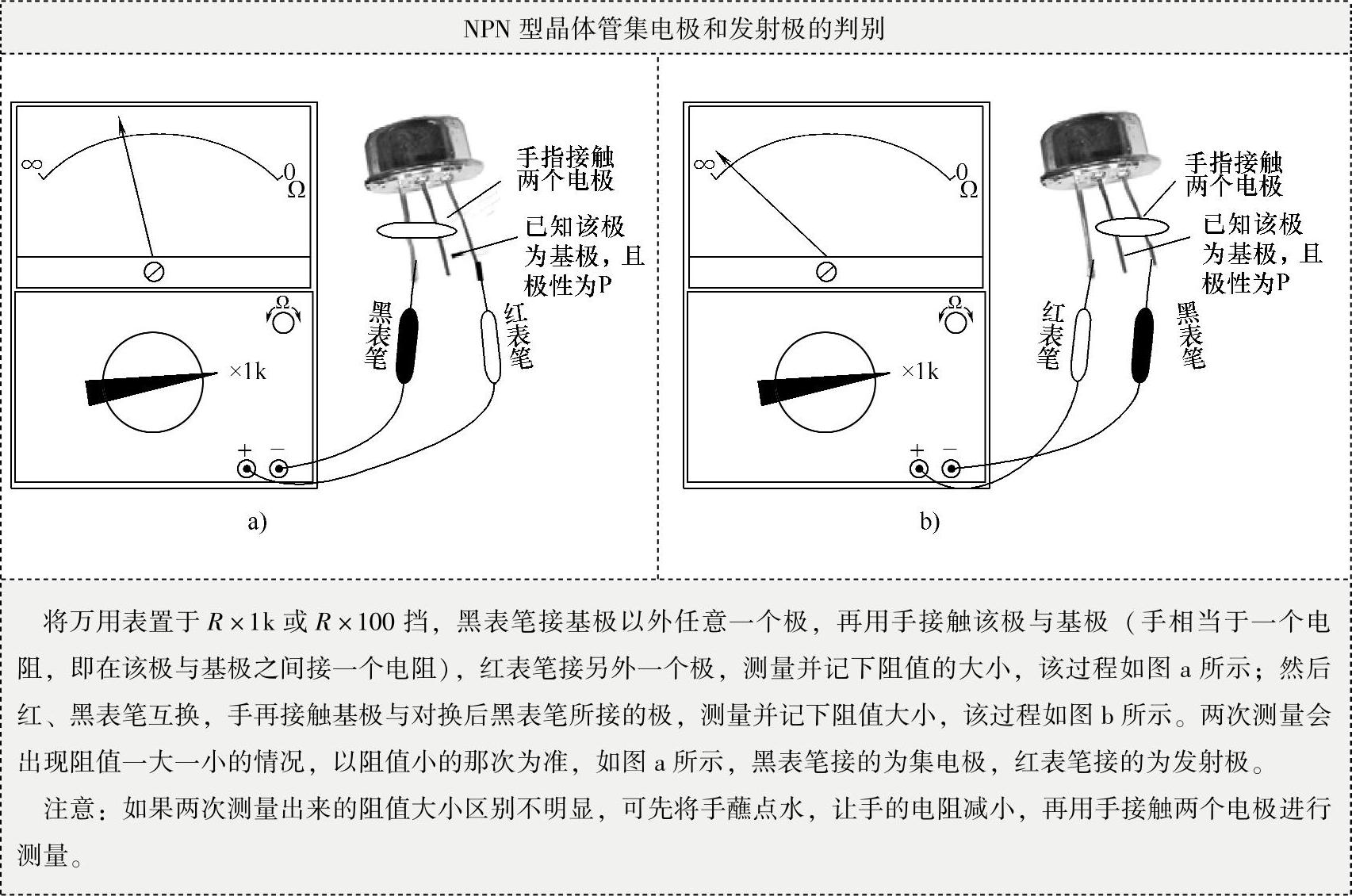

（1）NPN型晶体管集电极和发射极的判别
（2）PNP型晶体管集电极和发射极的判别
（3）利用hFE挡来判别发射极和集电极
如果万用表有hFE挡（晶体管放大倍数测量挡），可利用该挡判别晶体管的电极，使用这种方法应在已检测出晶体管的类型和基极时使用。
3.好坏检测
晶体管好坏检测具体包括下面内容：
（1）测量集电结和发射结的正、反向电阻
晶体管内部有两个PN结，任意一个PN结损坏，晶体管就不能使用，所以晶体管检测先要测量两个PN结是否正常。检测时万用表拨至R×100或R×1k挡，测量PNP型或NPN型晶体管集电极和基极之间的正、反向电阻（即测量集电结的正、反向电阻），然后再测量发射极与基极之间的正、反向电阻（即测量发射结的正、反向电阻）。正常时，集电结和发射结正向电阻都比较小，约几百欧至几千欧，反向电阻都很大，约几百千欧至无穷大。
（2）测量集电极与发射极之间的正、反向电阻
对于PNP型晶体管，红表笔接集电极，黑表笔接发射极测得为正向电阻，正常约十几千欧至几百千欧（用R×1k挡测得），互换表笔测得为反向电阻，与正向电阻阻值相近；对于NPN型晶体管，黑表笔接集电极，红表笔接发射极，测得为正向电阻，互换表笔测得为反向电阻，正常时正、反向电阻阻值相近，约几百千欧至无穷大。
如果晶体管任意一个PN结的正、反向电阻不正常，或发射极与集电极之间正、反向电阻不正常，说明晶体管损坏。如发射结正、反向电阻阻值均为无穷大，说明发射结开路；集、射之间阻值为0，说明集射极之间击穿短路。
综上所述，一个晶体管的好坏检测需要进行六次测量：其中测发射结正、反向电阻各一次（两次），集电结正、反向电阻各一次（两次）和集射极之间的正、反向电阻各一次（两次）。只有这六次检测都正常才能说明晶体管是正常的，只要有一次测量不正常，该晶体管就不能使用。
