6.1.1 普通发光二极管
1.外形与符号

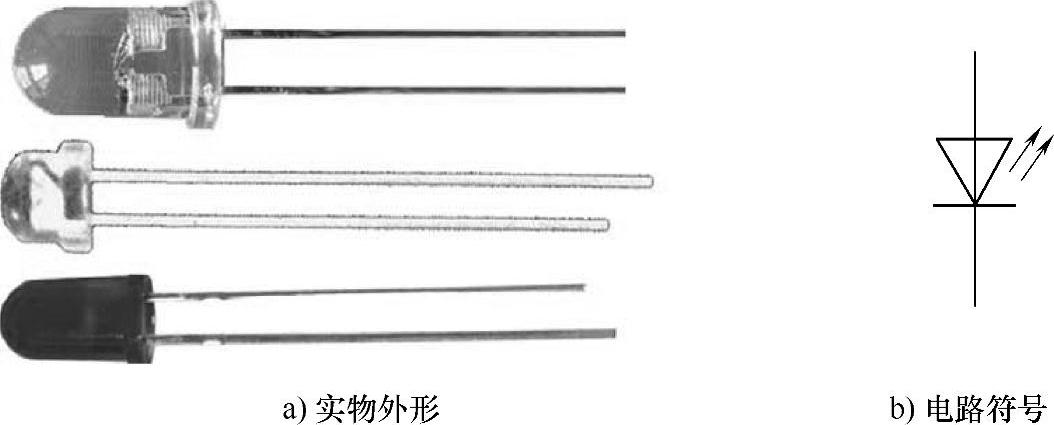

发光二极管是一种电-光转换器件，能将电信号转换成光。图6-1a是一些常见的发光二极管的实物外形，图6-1b为发光二极管的电路符号。
图6-1 发光二极管

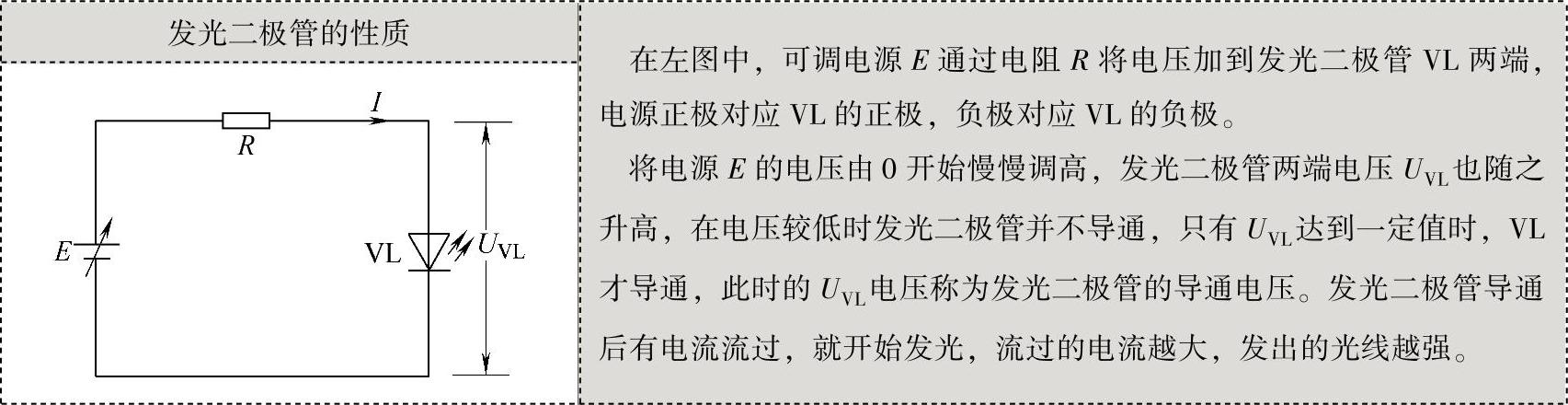

2.性质
发光二极管在电路中需要正接才能工作。
不同颜色的发光二极管，其导通电压有所不同，红外线发光二极管最低，略高于1V，红光二极管为1.5～2V，黄光二极管约为2V，绿光二极管为2.5～2.9V，高亮度蓝光、白光二极管导通电压一般达到3V以上。
发光二极管正常工作时的电流较小，小功率的发光二极管工作电流一般在5～30mA，若流过发光二极管的电流过大，管子容易被烧坏。发光二极管的反向耐压也较低，一般在10V以下。
3.检测
发光二极管的检测包括极性判别和好坏检测。
（1）极性判别

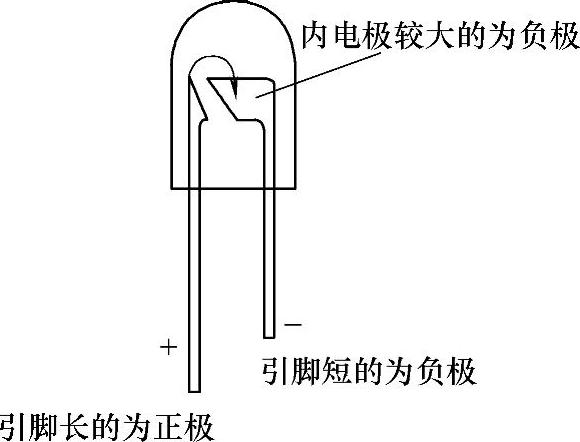

1）从外观判别极性。对于未使用过的发光二极管，引脚长的为正极，引脚短的为负极，也可以通过观察发光二极管内电极来判别引脚极性，内电极大的引脚为负极，如图6-2所示。
图6-2 从外观判别引脚极性
2）万用表检测极性。发光二极管与普通二极管一样具有单向导电性，即正向电阻小，反向电阻大。根据这一点可以用万用表检测发光二极管的极性。
由于发光二极管的导通电压在1.5V以上，而万用表选择R×1～R×1k挡时，内部使用1.5V电池，它所提供的电压无法使发光二极管正向导通，故检测发光二极管极性时，万用表选择R×10k挡（内部使用9V电池），红、黑表笔分别接发光二极管的两个电极，正、反各测一次，两次测量的阻值会出现一大一小，以阻值小的那次为准，黑表笔接的为正极，红表笔接的为负极。
（2）好坏检测
在检测发光二极管好坏时，万用表选择R×10k挡，测量两引脚之间的正、反向电阻。若发光二极管正常，正向电阻小，反向电阻大（接近∞）。
若正、反向电阻均为∞，则发光二极管开路。
若正、反向电阻均为0，则发光二极管短路。
若反向电阻偏小，则发光二极管反向漏电。
