6.1.2  双色发光二极管

1.外形与符号

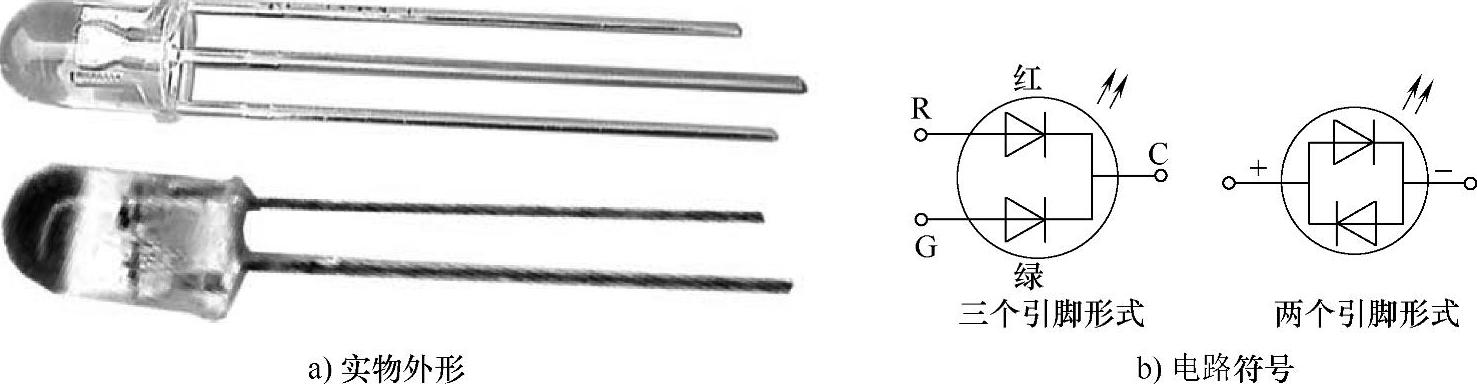

双色发光二极管可以发出多种颜色的光线。双色发光二极管有两引脚和三引脚之分，常见的双色发光二极管实物外形如图6-3a所示，图6-3b为双色发光二极管的电路符号。

2.工作原理

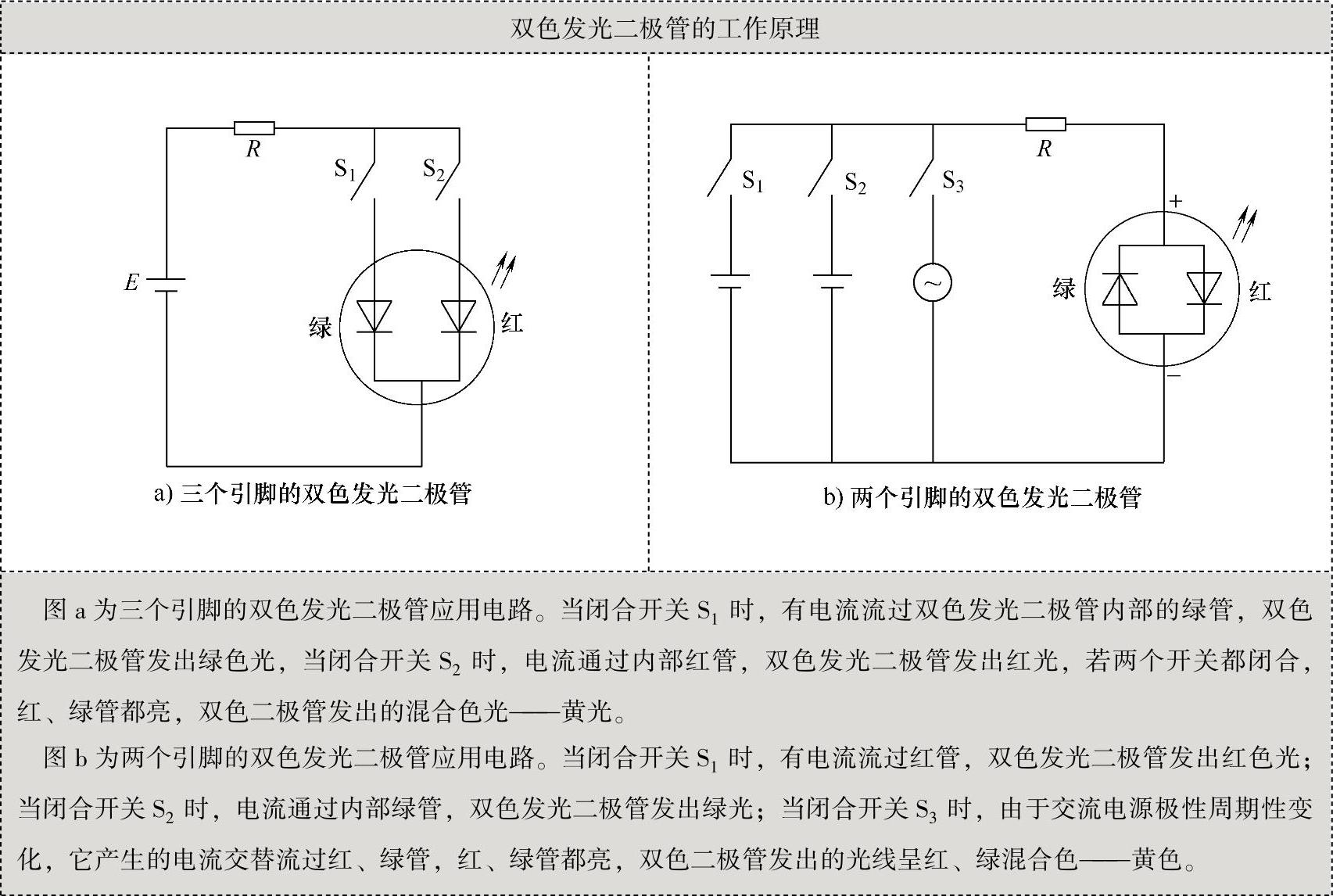

双色发光二极管是将两种颜色的发光二极管制作封装在一起构成的，常见的有红绿双色发光二极管。双色发光二极管内部两个二极管的连接方式有两种：一是共阳或共阴形式（即正极或负极连接成公共端），二是正负连接形式（即一只二极管正极与另一只二极管负极连接）。共阳或共阴式双色二极管有三个引脚，正负连接式双色二极管有两个引脚。

图6-3 双色发光二极管
