6.1.5  红外线发光二极管

6.1.5 红外线发光二极管

1.外形与图形符号

红外线发光二极管通电后会发出人眼无法看见的红外光，家用电器的遥控器采用红外线发光二极管发射遥控信号。红外线发光二极管的实物外形与电路符号如图6-6所示。

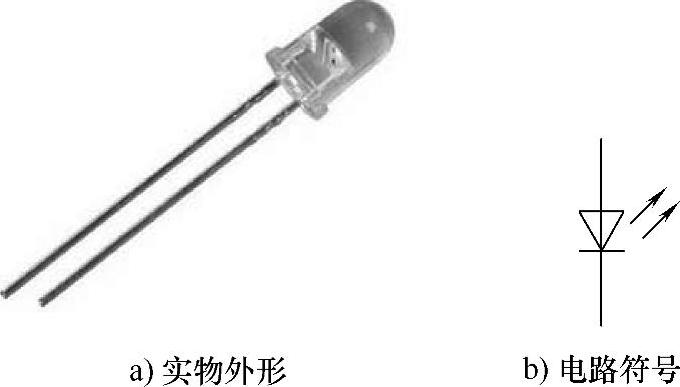

图6-6 红外线发光二极管的实物外形与电路符号

2.检测

（1）极性与好坏检测

红外线发光二极管具有单向导电性，其正向导通电压略高于1V。在检测时，万用表拨至R×1k挡，红、黑表笔分别接两个电极，正、反各测一次，以阻值小的一次测量为准，红表笔接的为负极，黑表笔接的为正极。对于未使用过的红外线发光二极管，引脚长的为正极，引脚短的为负极。

在检测红外线发光二极管好坏时，使用万用表的R×1k挡测正、反向电阻，正常时正向电阻在20～40kΩ之间，反向电阻应有500kΩ以上，若正向电阻偏大或反向电阻偏小，表明管子性能不良，若正、反向电阻均为0或无穷大，表明管子短路或开路。

（2）区分红外线发光二极管与普通发光二极管

红外线发光二极管的起始导通电压约为1～1.3V，普通发光二极管约为1.6～2V，万用表选择R×1～R×1k挡时，内部使用1.5V电池，根据这些规律可使用万用表R×100挡来测管子的正、反向电阻。若正、反向电阻均为无穷大或接近无穷大，所测管子为普通发光二极管，若正向电阻小反向电阻大，所测管子为红外线发光二极管。由于红外线为不可见光，故也可使用R×10k挡测量正、反向管子，同时观察管子是否有光发出，有光发出者为普通二极管，无光发出者为红外线发光二极管。

3.常见红外线发光二极管的主要参数

常见的红外线发光二极管有HG型、GL型、SIM型、SIR型和HIR型，表6-1列出了一些HG型红外线发光二极管的主要参数。

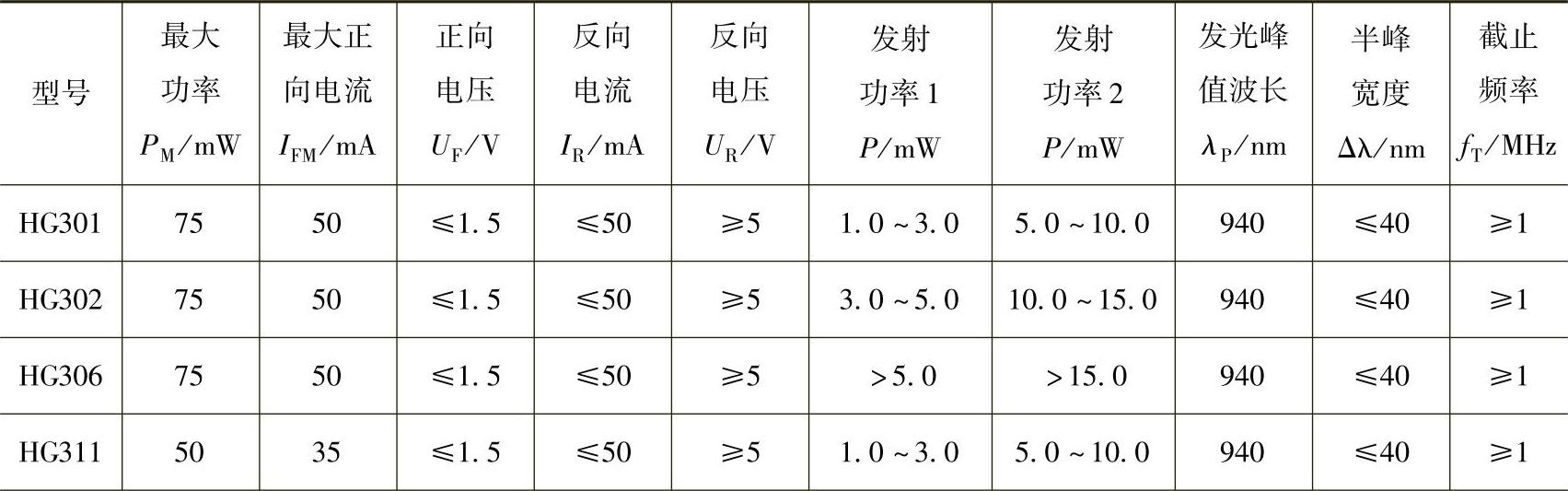

表6-1 一些HG型红外线发光二极管的主要参数

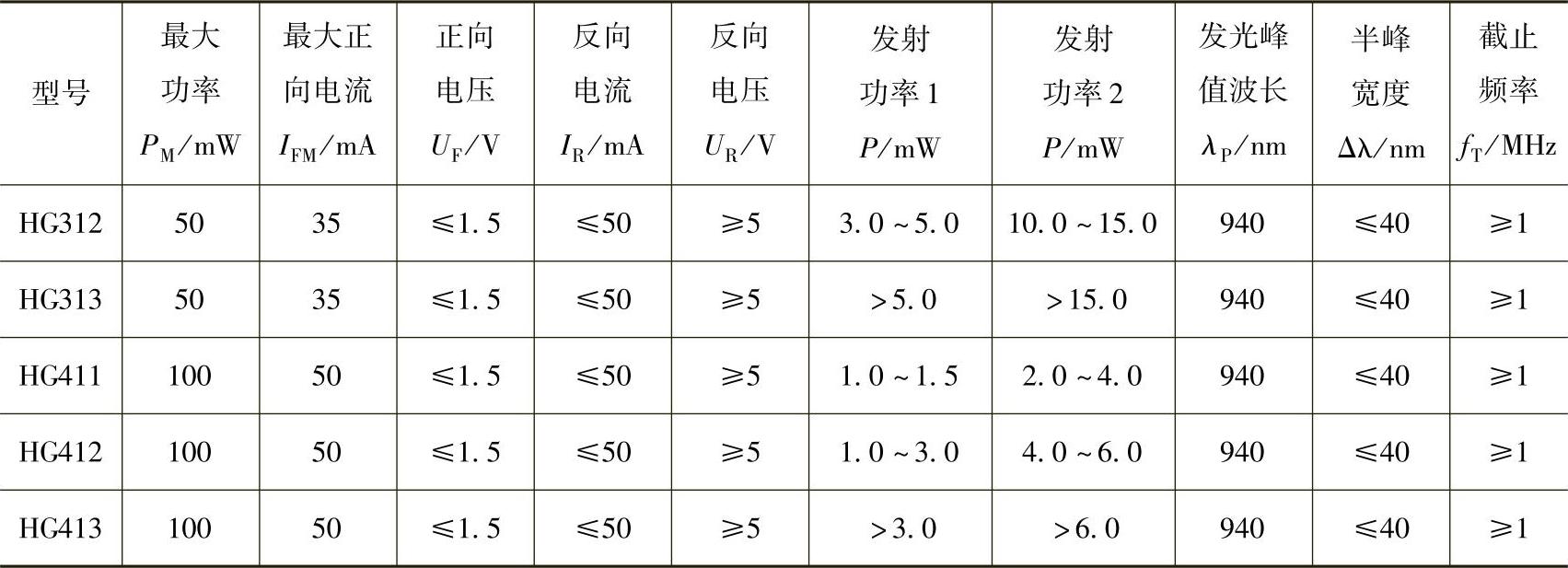

（续）
