6.1.3 三基色发光二极管
1.三基色与混色方法
（1）三基色
实践证明，自然界几乎所有的颜色都可以由红、绿、蓝三种颜色按不同的比例混合而成，反之，自然界绝大多数颜色都可以分解成红、绿、蓝三种颜色，因此将红（R）、绿（G）、蓝（B）三种的颜色称为三基色。

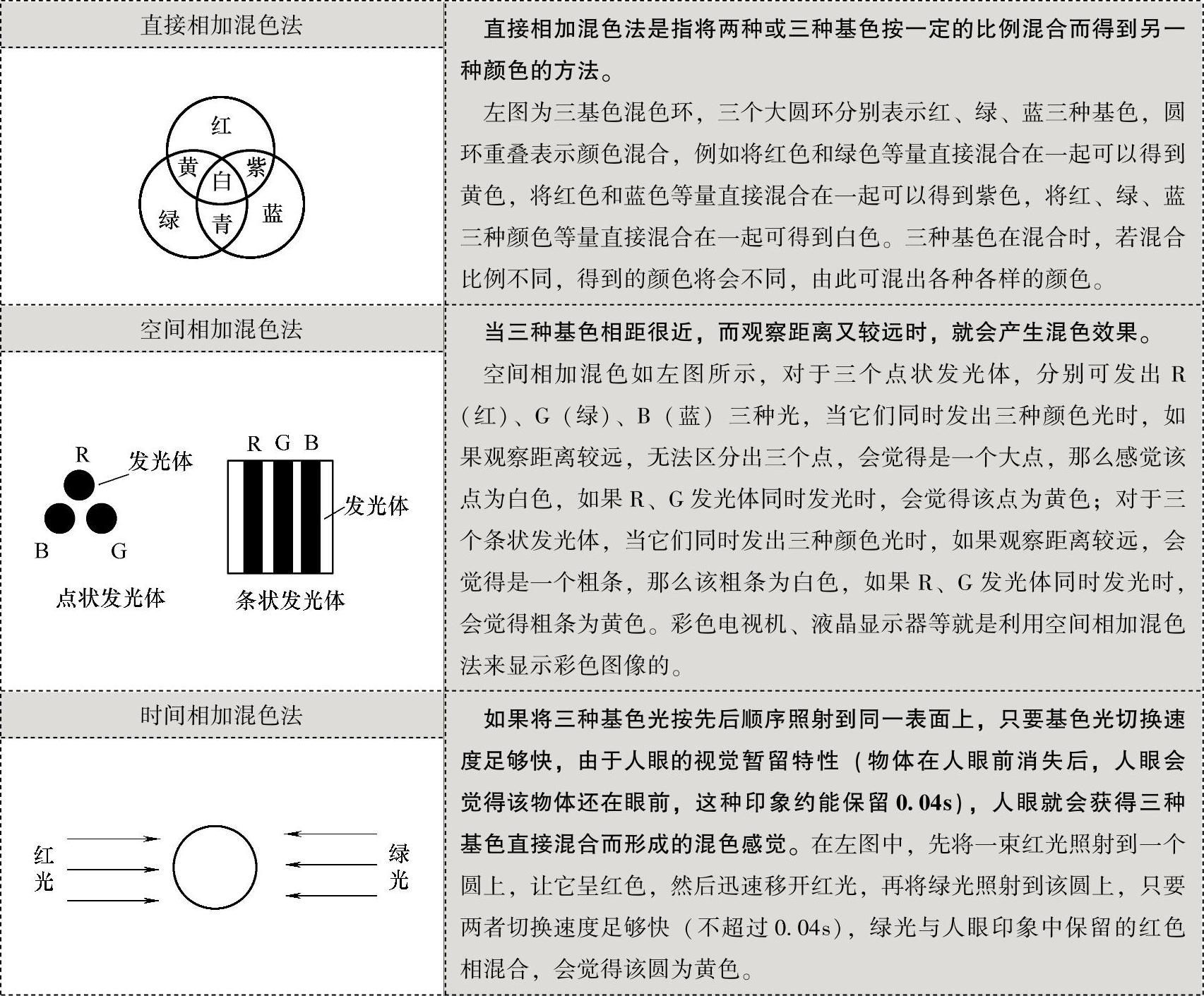

（2）混色方法
用三基色几乎可以混出自然界几乎所有的颜色。常见的混色方法有直接相加混色法、空间相加混色法和时间相加混色法。
2.三基色发光二极管
（1）外形与图形符号

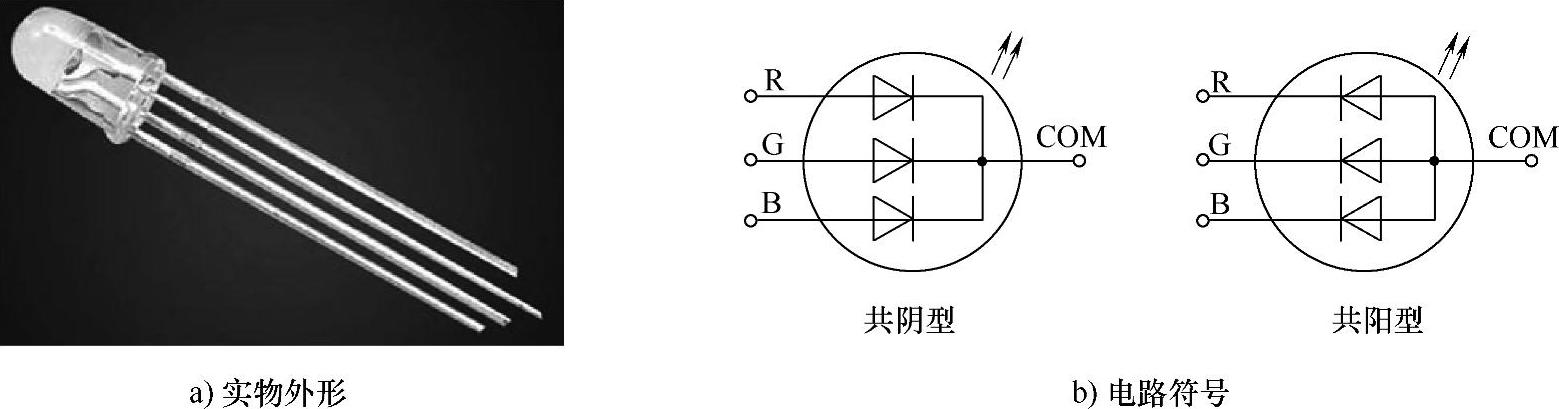

三基色发光二极管又称全彩发光二极管，其实物外形和电路符号如图6-4所示。
图6-4 三基色发光二极管的实物外形和电路符号

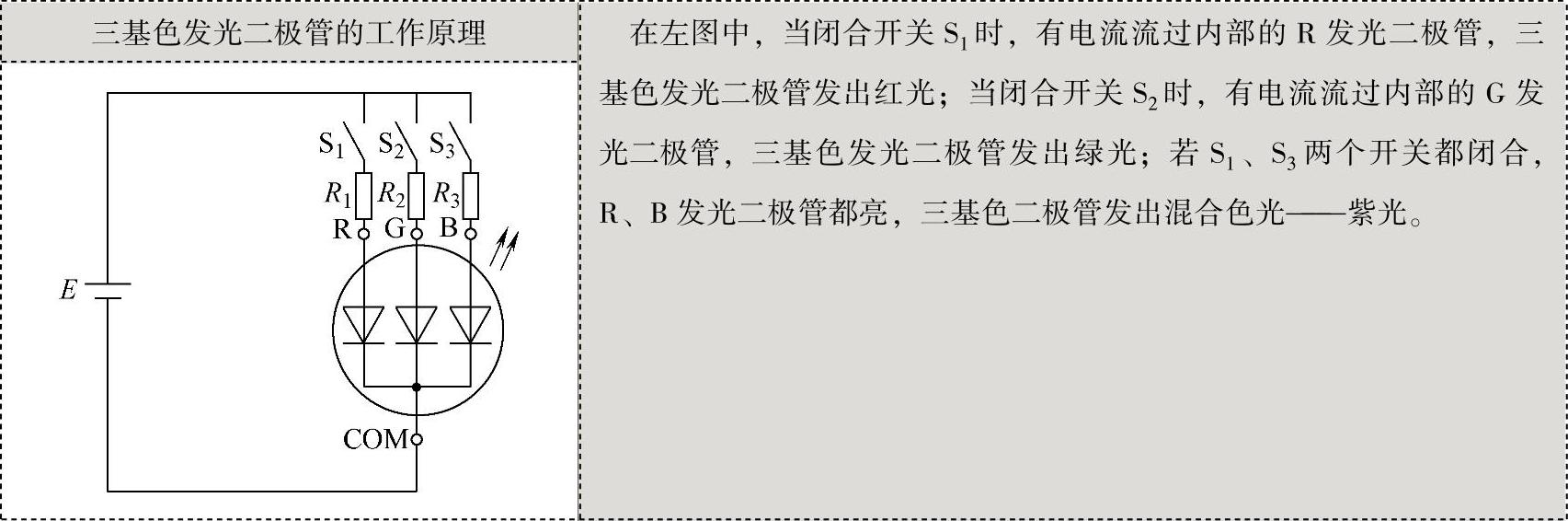

（2）工作原理
三基色发光二极管是将红、绿、蓝三种颜色的发光二极管制作并封装在一起构成的，在内部将三个发光二极管的负极（共阴型）或正极（共阳型）连接在一起，再接一个公共引脚。
（3）检测
1）类型及公共引脚的检测。三基色发光二极管有共阴、共阳之分，使用时要区分开来。在检测时，万用表拨至R×10k挡，测量任意两引脚之间的阻值，当出现阻值小时，红表笔不动，黑表笔接剩下两个引脚中的任意一个，若测得阻值小，则红表笔接的为公共引脚且该脚内接发光二极管的负极，该管子为共阴型管，若测得阻值无穷大或接近无穷大，则该管为共阳型管。

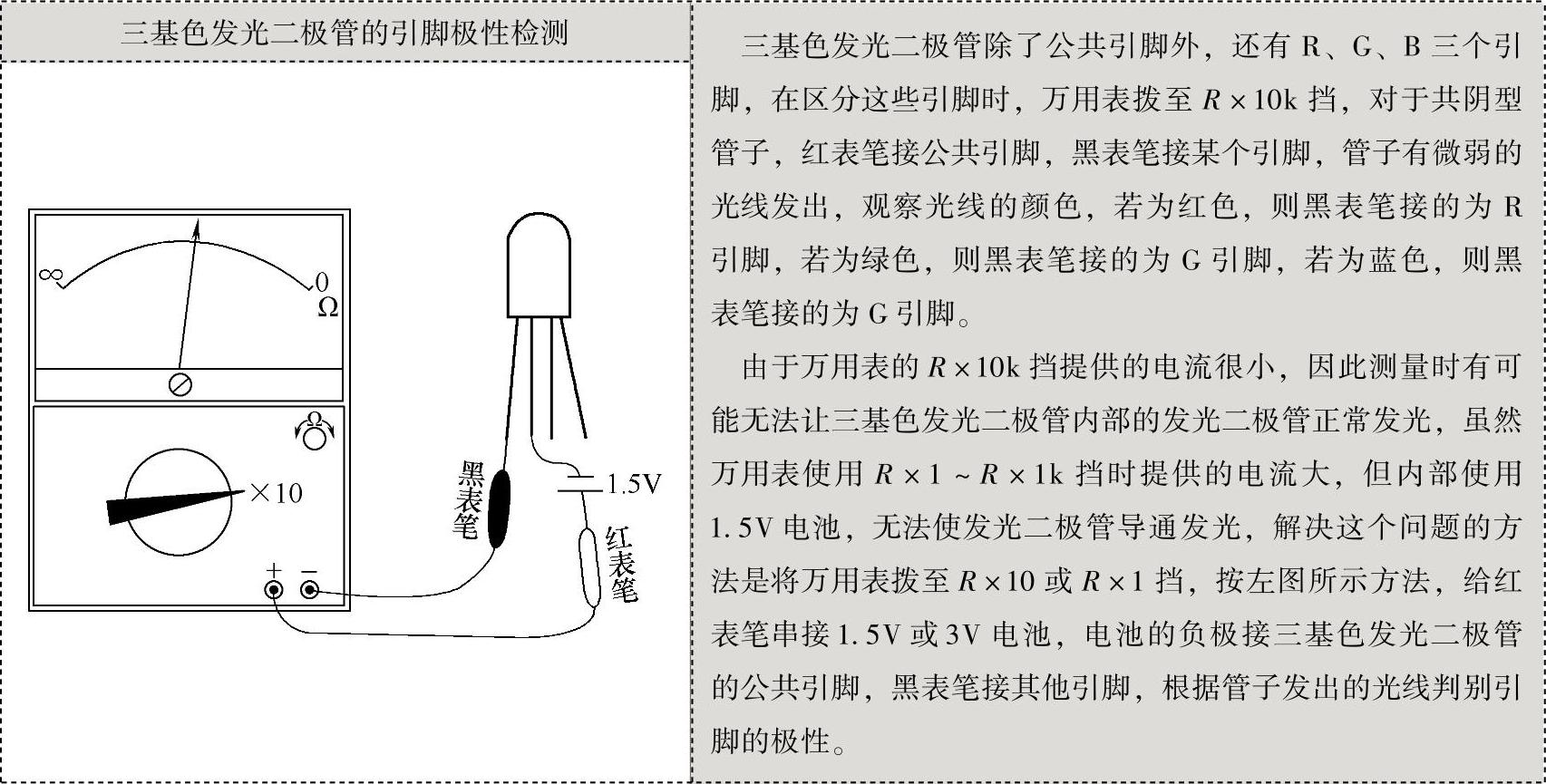

2）引脚极性检测。
3）好坏检测。从三基色发光二极管内部的三只发光二极管连接方式可以看出，R、G、B引脚与COM引脚之间的正向电阻小，反向电阻大（无穷大），R、G、B任意两引脚之间的正、反向电阻均为无穷大。在检测时，万用表拨至R×10k挡，测量任意两引脚之间的阻值，正、反向各测一次，若两次测量阻值均很小或为0，则管子损坏，若两次阻值均为无穷大，无法确定管子好坏，应一支表笔不动，另一支表笔接其他引脚，再进行正、反向电阻测量。也可以先检测出公共引脚和类型，然后测R、G、B引脚与COM引脚之间的正、反向阻值，正常应正向电阻小、反向电阻无穷大，R、G、B任意两引脚之间的正、反向电阻也均为无穷大，否则管子损坏。
