12.1.4  贴片二极管

1.外形

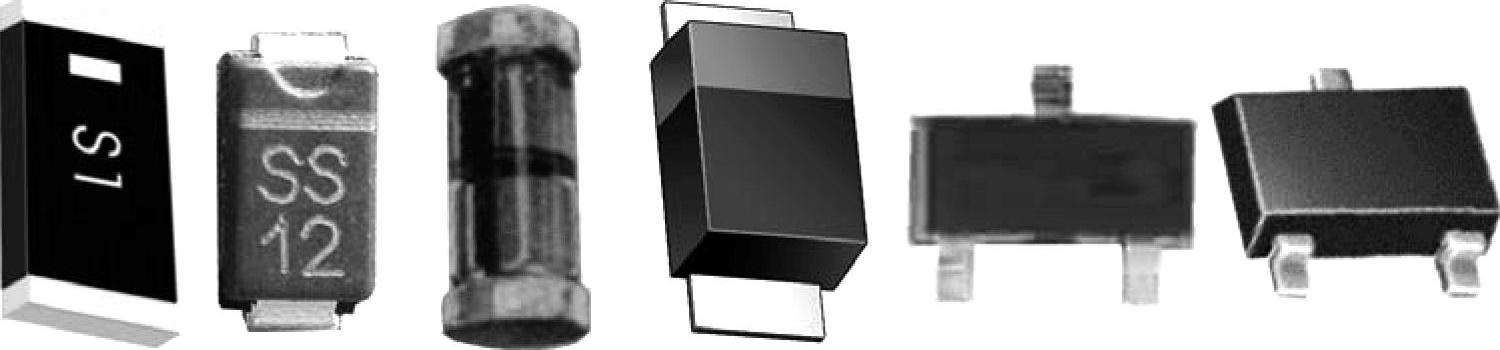

贴片二极管有矩形和圆柱形，矩形贴片二极管一般为黑色，其使用更为广泛，图12-9所示为一些常见的贴片二极管。

图12-9 常见的贴片二极管

2.结构

贴片二极管有单管和对管之分，单管式贴片二极管内部只有一个二极管，而对管式贴片二极管内部有两个二极管。

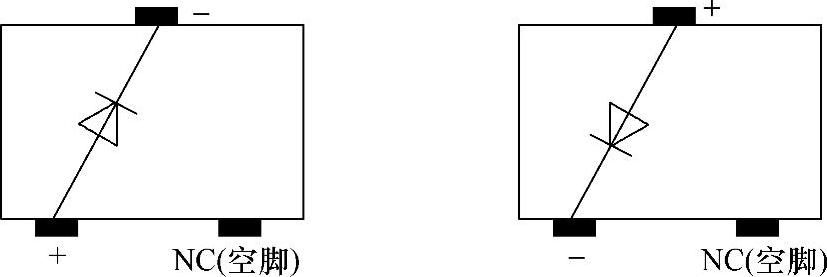

单管式贴片二极管一般有两个端极，标有白色横条的为负极，另一端为正极，也有些单管式贴片二极管有三个端极，其中一个端极为空脚，其内部结构如图12-10所示。

图12-10 贴片二极管的内部结构

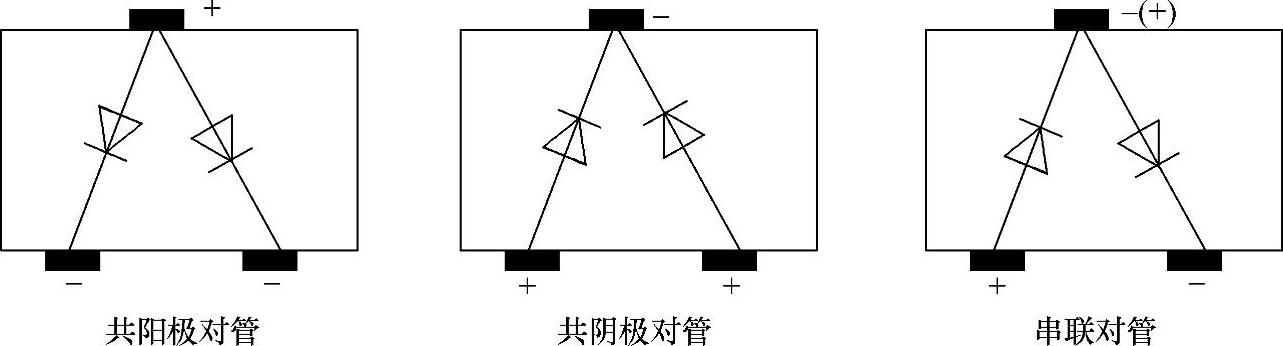

双管式贴片二极管根据内部两个二极管的连接方式不同，可分为共阳极对管（两个二极管正极共用）、共阴极对管（两个二极管负极共用）和串联对管，其内部结构如图12-11所示。

图12-11 双管式贴片二极管的内部结构
