12.1.2  贴片电容器

12.1.2 贴片电容器

1.外形

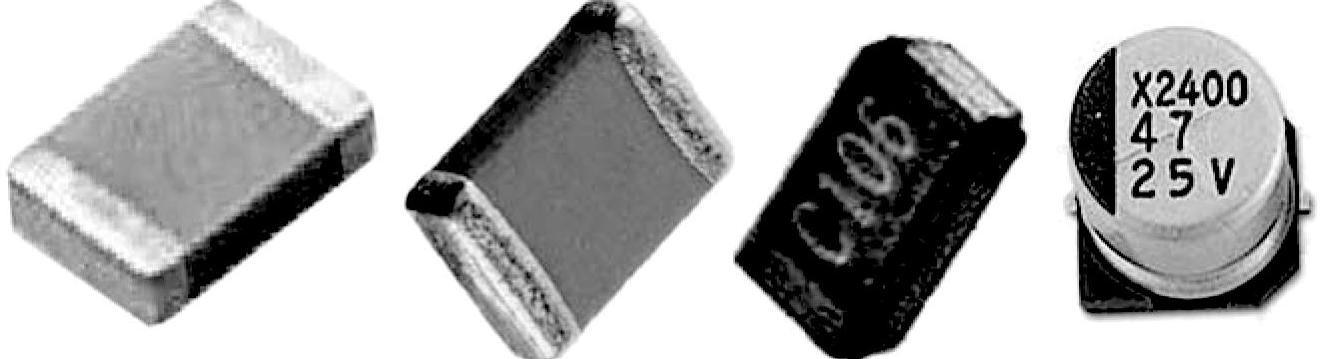

贴片电容器可分为无极性电容器和有极性电容器（电解电容器）。常见的贴片电容器如图12-5所示。

图12-5 常见的贴片电容器

2.容量标注方法

贴片电容器的体积较小，故有很多电容器不标注容量，对于这类电容器，可用电容表测量，或者查看包装上的标签来识别容量。也有些贴片电容器对容量进行标注，贴片电容器常见的标注方法有数字标注法、字母与数字标注法、颜色与字母标注法。

（1）数字标注法

数字标注法的贴片电容器容量识别方法与贴片电阻器相同，无极性贴片电容器的单位为pF，有极性贴片电容器的单位为μF。

（2）字母与数字标注法

字母与数字标注法是采用英文字母与数字组合的方式来表示容量大小。这种标注法中的第一位用字母表示容量的有效数，第二位用数字表示有效数后面0的个数。字母与数字标注法字母和数字的含义见表12-2。

表12-2 字母与数字标注法字母和数字的含义

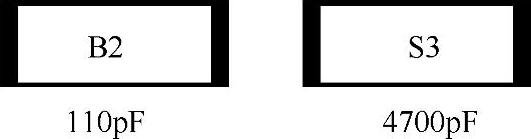

图12-6中的几个贴片电容器就采用了字母与数字标注法，标注“B2”表示容量为110pF，标注“S3”表示容量为4700pF。

图12-6 采用字母与数字混合标注的贴片电容器

（3）颜色与字母标注法

颜色与字母标注法采用颜色和一位字母来标注容量大小，采用这种方法标注的容量单位为pF。例如蓝色与J，表示容量为220pF，红色与S，表示容量为9pF。颜色与字母标注法的颜色与字母代表的含义见表12-3。

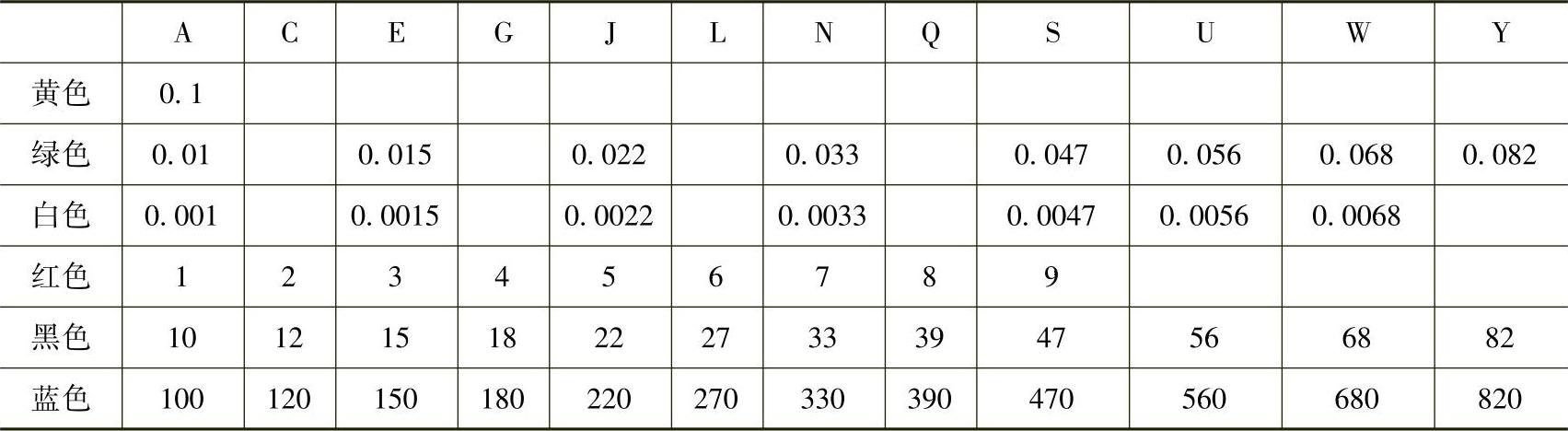

表12-3 颜色与字母标注法的颜色与字母代表的含义
