12.1.5  贴片晶体管

1.外形

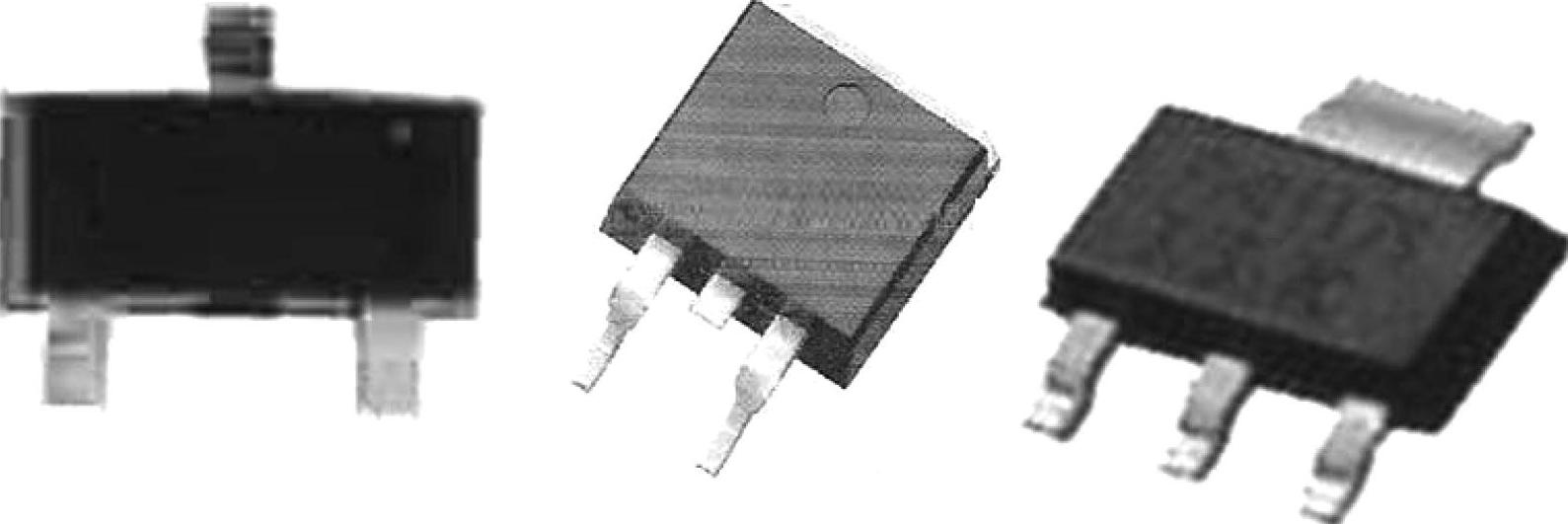

图12-12所示为一些常见的贴片晶体管。

图12-12 常见的贴片晶体管

2.结构

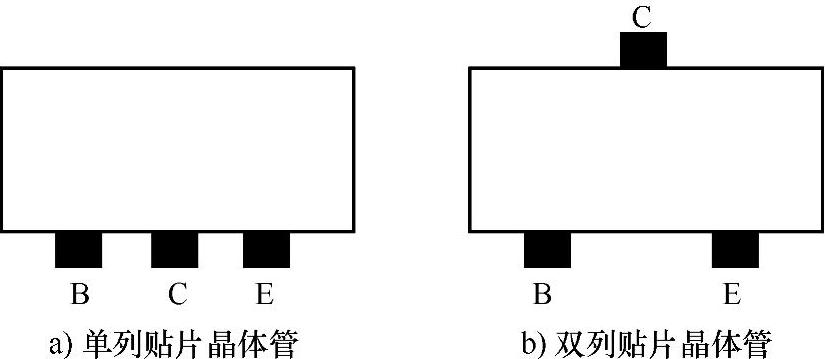

贴片晶体管有C、B、E三个端极，对于图12-13a所示单列贴片晶体管，正面朝上，粘贴面朝下，从左到右依次为B、C、E极。对于图12-13b所示双列贴片晶体管，正面朝上，粘贴面朝下，单端极为C极，双端极左为B极，右为E极。

图12-13 贴片晶体管引脚排列规律

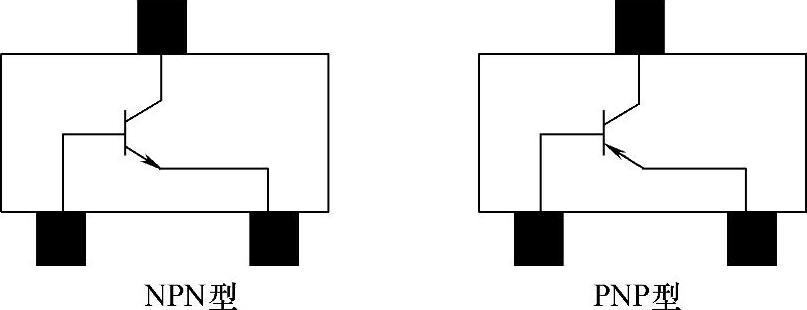

与普通晶体管一样，贴片晶体管也有NPN型和PNP型之分，这两种类型的贴片晶体管内部结构如图12-14所示。

图12-14 贴片晶体管内部结构
