12.2.1  简介

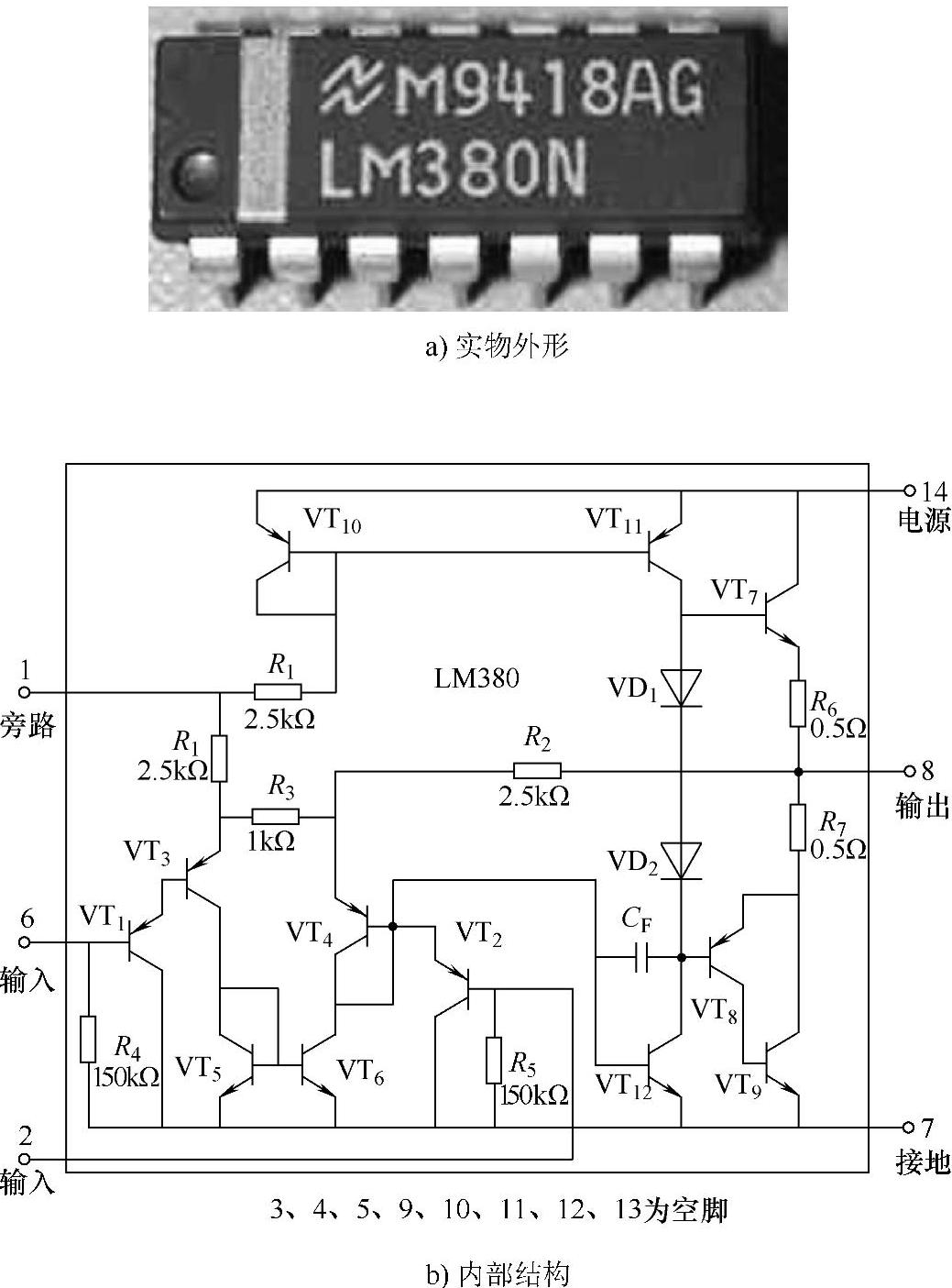

将许多电阻器、二极管和晶体管等元器件以电路的形式制作在半导体硅片上，然后接出引脚并封装起来，就构成了集成电路。集成电路简称为集成块，又称芯片IC，图12-15a中的LM380就是一种常见的音频放大集成电路，其内部结构如图12-15b所示。

图12-15 LM380集成电路

由于集成电路内部结构复杂，对于大多数人来说，可不用了解内部电路的具体结构，只需知道集成电路的用途和各引脚的功能。

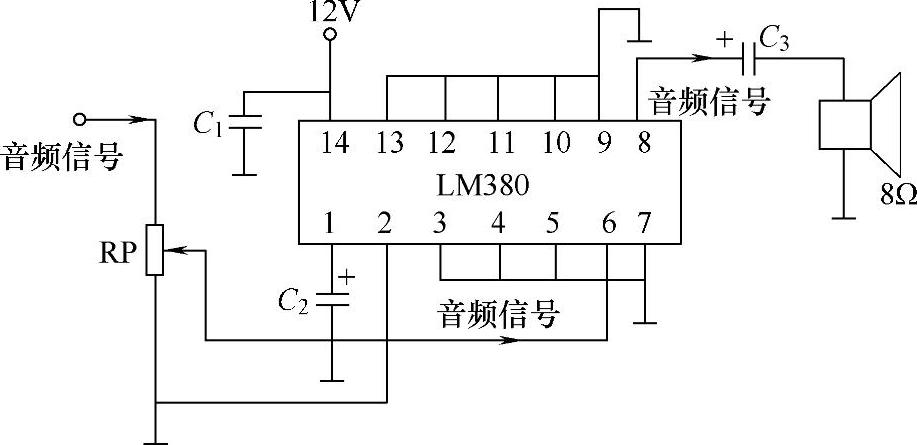

单独的集成电路是无法工作的，需要给它加接相应的外围元器件并提供电源才能工作。图12-16中的集成电路LM380提供了电源并加接了外围元器件，它就可以对六脚输入的音频信号进行放大，然后从八脚输出放大的音频信号，再送入扬声器使之发声。

图12-16 LM380构成的实用电路
