2.4.9  曲面的切线

使用“曲面的切线”命令，通过在已知曲面上指定一点并在该点处创建与曲面相切的平面。下面以图2.4.19所示的例子说明通过曲面的切线创建平面的操作过程。

Step1.打开文件D:\cat2014.8\work\ch02.04.09\surface_tangent.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.4.20所示的“平面定义”对话框。

Step3.定义平面类型。在“平面定义”对话框中下拉列表中选择选项。

Step4.定义曲面。在图形区选取图2.4.19a所示的曲面。

Step5.定义点。在图形区选取图2.4.19a所示的点。(https://www.daowen.com)

Step6.单击按钮，完成平面的创建。

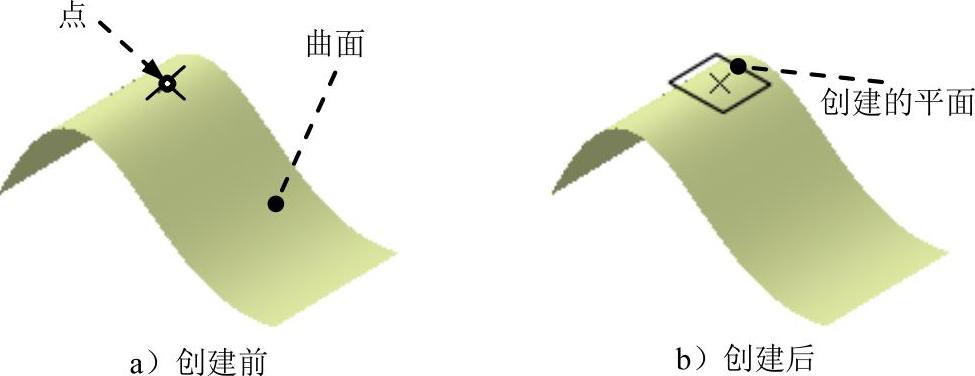

图2.4.19 通过曲面的切线创建平面

图2.4.20 “平面定义”对话框（十）
