2.4.8  曲线的法线

2.4.8 曲线的法线

使用“曲线法线”命令，通过在已知曲线上指定一点并在该点处创建与曲线垂直的平面。下面以图2.4.17所示的例子说明创建该平面的操作过程。

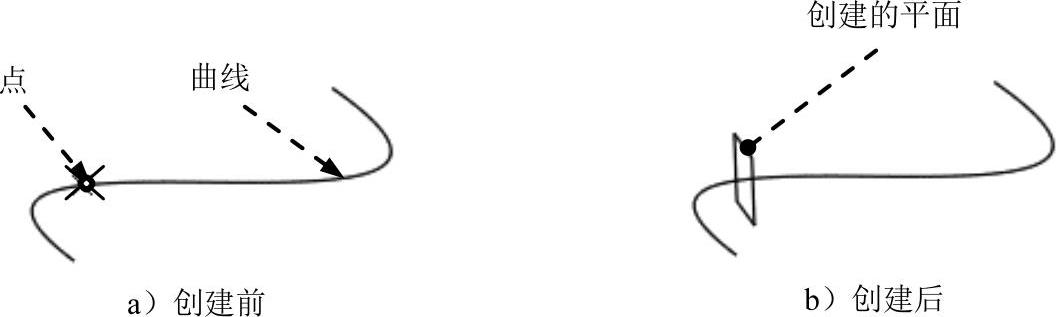

图2.4.17 通过曲线的法线创建平面

Step1.打开文件D:\cat2014.8\work\ch02.04.08\curve_scribe.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.4.18所示的“平面定义”对话框。

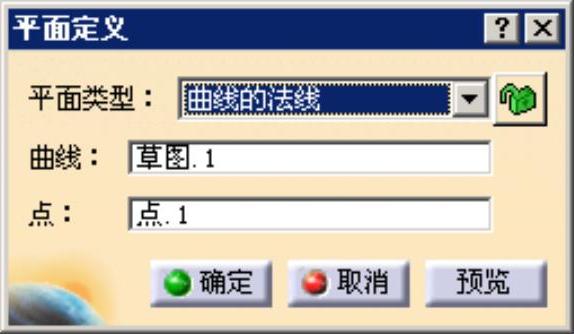

图2.4.18 “平面定义”对话框（九）

Step3.定义平面类型。在“平面定义”对话框中下拉列表中选择选项。

Step4.定义曲线。在图形区选取图2.4.17a所示的曲线。

Step5.定义点。在图形区选取图2.4.17a所示的点。

说明：如果此处没有指定点，系统默认点为曲线的中间点。

Step6.单击按钮，完成平面的创建。
