2.4.6  通过点和直线

使用“通过点和直线”命令，可以通过空间任意一个点和直线（点和直线非共线）来创建新平面。下面以图2.4.13所示的例子说明通过点和直线创建平面的操作过程。

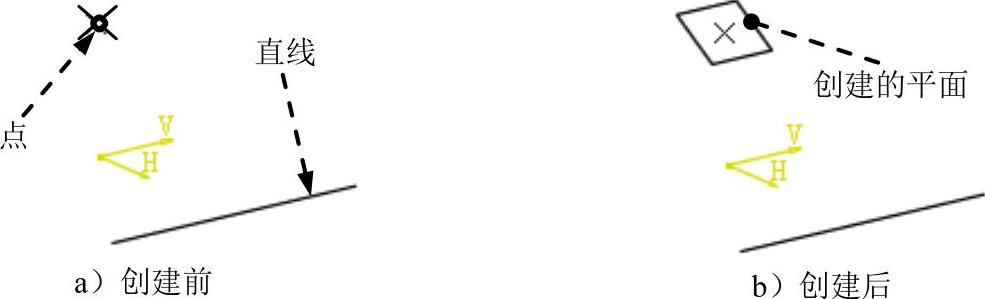

图2.4.13 通过点和直线创建平面

Step1.打开文件D:\cat2014.8\work\ch02.04.06\point_line.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.4.14所示的“平面定义”对话框。

(https://www.daowen.com)

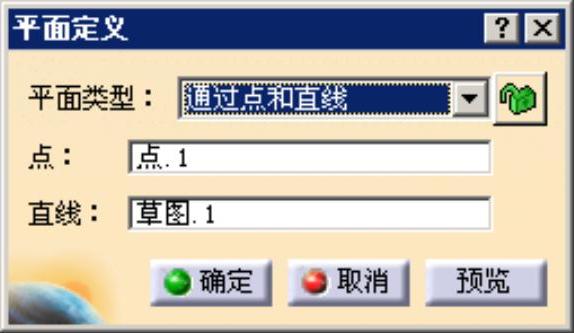

图2.4.14 “平面定义”对话框（七）

Step3.定义平面类型。在“平面定义”对话框中下拉列表中选择选项。

Step4.选取通过点和直线。在图形区依次选取图2.4.13a所示的点和直线。

Step5.单击按钮，完成平面的创建。
