2.4.10 方程式

使用“方程式”命令，通过定义平面方程Ax+By+Cz=D中A、B、C、D各项的参数值来创建平面。下面以图2.4.21所示的例子说明通过方程式创建平面的操作过程。

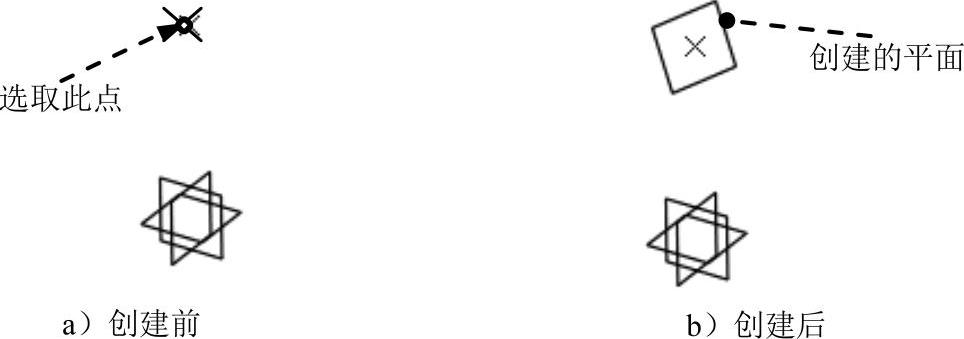

图2.4.21 通过方程式创建平面

Step1.打开文件D:\cat2014.8\work\ch02.04.10\equation.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.4.22所示的“平面定义”对话框。

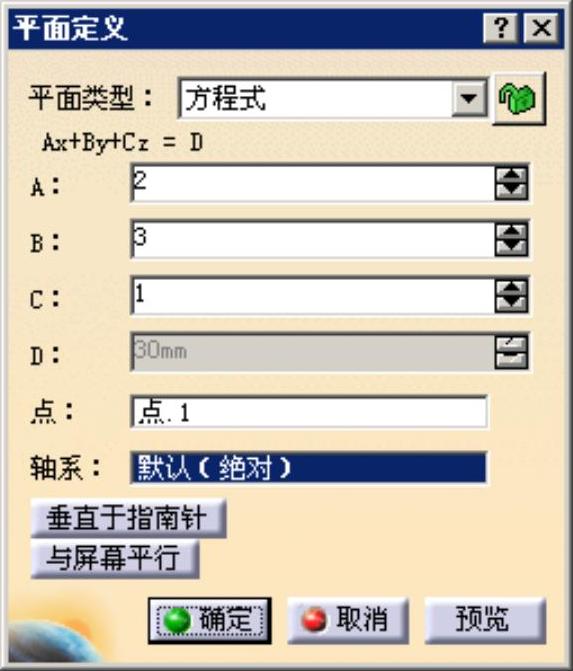

图2.4.22 “平面定义”对话框（十一）

Step3.定义平面类型。在“平面定义”对话框中下拉列表中选择选项。

Step4.定义平面方程参数。在“平面定义”对话框中输入A、B、C、D各项值分别为2、3、1、30。

Step5.定义通过点。在图形区选取图2.4.21a所示的点。

注意：此处选取通过点后，D项值变成灰色不可修改，只能修改A、B、C三项的值。

Step6.单击按钮，完成平面的创建。

说明：轴系文本框中显示的是当前局部轴系，如果当前没有局部轴系，默认显示为绝对轴系。当选择了某个局部轴系时，A、B、C、D的值将随着选定的轴系发生变化，从而使平面位置保持不变。

图2.4.22所示“平面定义”对话框中部分选项的说明如下。

● 按钮：单击此按钮，使创建的平面与指南针方向垂直（图2.4.23）。

● 按钮：单击此按钮，使创建的平面与屏幕当前视图平行（图2.4.24）。

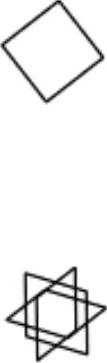

图2.4.23 垂直于指南针

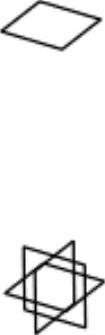

图2.4.24 与屏幕平行
