3.2  拉伸曲面

3.2 拉伸曲面

拉伸曲面是将曲线、直线、曲面边线沿着指定方向进行拉伸而形成的曲面。下面以图3.2.1所示的实例来说明创建拉伸曲面的一般操作过程。

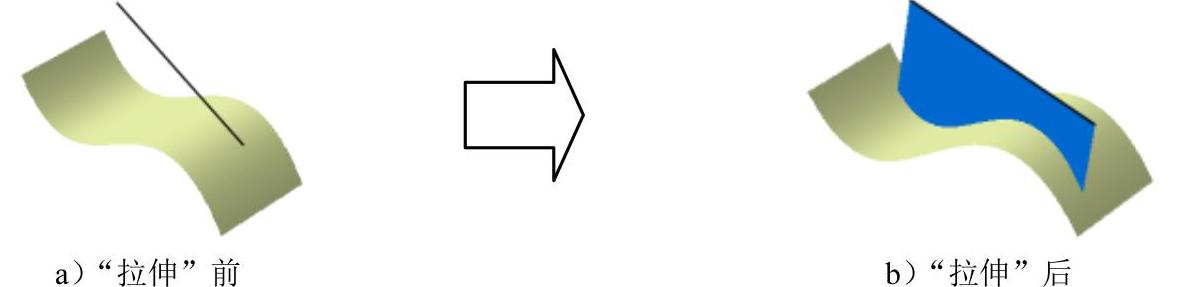

图3.2.1 创建拉伸曲面

Step1.打开文件D:\cat2014.8\work\ch03.02\Extrude.CATPart。

Step2.选择命令。选择命令，系统弹出图3.2.2所示的“拉伸曲面定义”对话框。

Step3.选择拉伸轮廓。选取如图3.2.3所示的直线为拉伸轮廓。

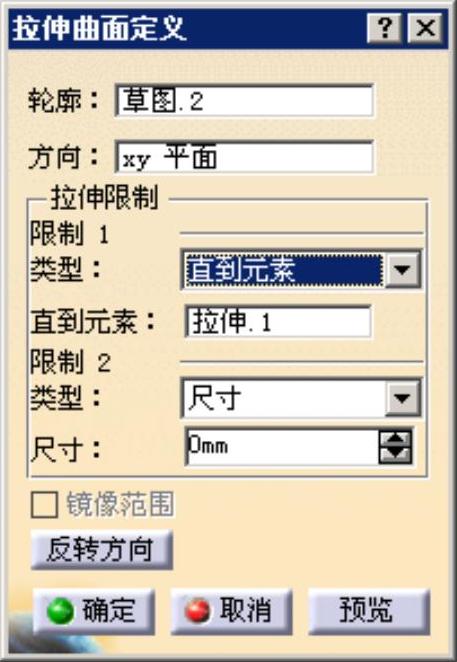

图3.2.2 “拉伸曲面定义”对话框

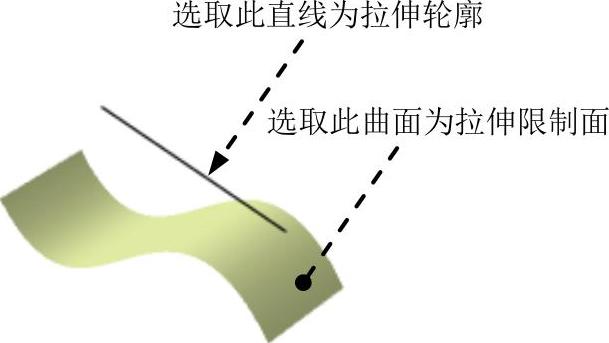

图3.2.3 选择拉伸轮廓线与拉伸限制面

Step4.定义拉伸方向。选择xy平面，系统会以xy平面的法线方向作为拉伸方向。

Step5.定义拉伸限制。在“拉伸曲面定义”对话框的区域的下拉列表中选择选项，然后在图形区选取图3.2.3所示的曲面为拉伸限制面。

说明：

● “拉伸曲面定义”对话框中的区域是用来设置与方向相对的拉伸参数。

● 拉伸“方向”不仅可以选择平面，也可以选择一条直线，系统会将其方向作为拉伸方向。

● 拉伸“限制”不仅可以用尺寸定义拉伸长度，还可以选择一个几何元素作为拉伸的限制。它可以是点、平面或者曲面，但不能是线。如果指定的拉伸限制是点，则系统会将垂直于经过指定点的拉伸方向的平面作为拉伸的限制面。

Step6.单击按钮，完成拉伸曲面的创建。
