3.5  圆柱面

3.5 圆柱面

使用下拉菜单命令，可以通过空间一点及一个方向生成圆柱曲面。下面以图3.5.1所示的实例来说明创建圆柱面的一般操作过程。

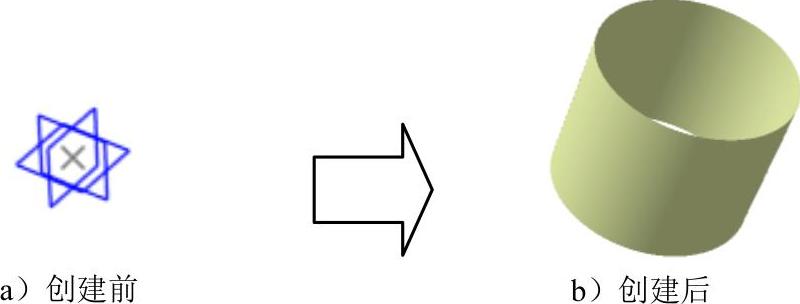

图3.5.1 创建圆柱面

Step1.打开文件D:\cat2014.8\work\ch03.05\Cylinder.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出“圆柱曲面定义”对话框。

Step3.定义中心点。选择图3.5.2所示的点为圆柱面的中心点。

Step4.定义方向。选择xy平面，系统会以xy平面的法线方向作为生成圆柱面的方向。

Step5.确定圆柱面的半径和长度。在“圆柱曲面定义”对话框的区域的文本框中输入值30，在文本框中输入值50，如图3.5.3所示。

Step6.单击按钮，完成圆柱曲面的创建。

图3.5.2 定义圆柱面点

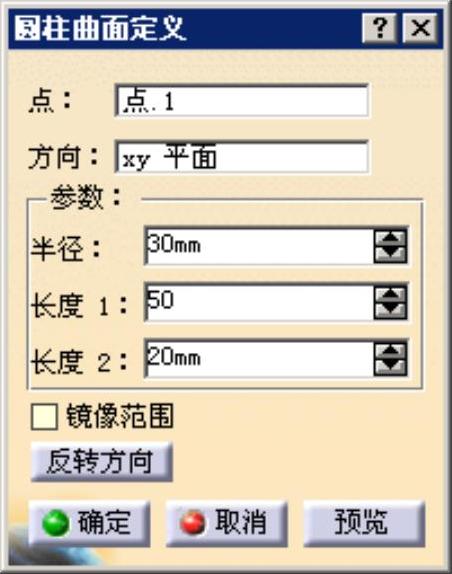

图3.5.3 “圆柱曲面定义”对话框

说明：

● 在“圆柱曲面定义”对话框区域的文本框中输入相应的值可沿相反的方向生成圆柱面。

● 定义圆柱面轴线的方向时，可以选取一条直线将其方向作为圆柱面轴线的方向，也可以选取一个平面将其法线方向作为圆柱面轴线的方向。
