3.4 球面

下面以图3.4.1为例来说明创建球面的一般操作过程。

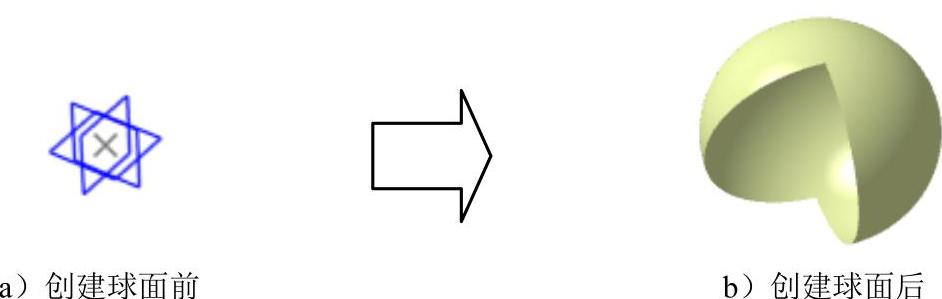

图3.4.1 创建球面

Step1.打开文件D:\cat2014.8\work\ch03.04\Sphere.CATPart。

Step2.选择命令。选择978-7-111-48470-7-Chapter03-29.jpg978-7-111-48470-7-Chapter03-30.jpg978-7-111-48470-7-Chapter03-31.jpg978-7-111-48470-7-Chapter03-32.jpg978-7-111-48470-7-Chapter03-33.jpg命令，系统弹出图3.4.2所示的“球面曲面定义”对话框。

Step3.定义球面中心。选择图3.4.3所示的点为球面中心。

Step4.定义球面半径。在“球面曲面定义”对话框的978-7-111-48470-7-Chapter03-34.jpg文本框中输入球面半径值20。

Step5.定义球面角度。在对话框的978-7-111-48470-7-Chapter03-35.jpg文本框中输入值﹣90；978-7-111-48470-7-Chapter03-36.jpg文本框中输入值90；978-7-111-48470-7-Chapter03-37.jpg文本框中输入值0；978-7-111-48470-7-Chapter03-38.jpg文本框中输入值270。

说明：

● 单击对话框的978-7-111-48470-7-Chapter03-39.jpg按钮（图3.4.2），形成一个完整的球面，如图3.4.4所示。

● 球面轴线决定经线和纬线的方向，因此也决定球面的方向。如果没有选取球面轴线，则系统将xyz轴系定义为当前的轴系，并自动采用默认的轴线。

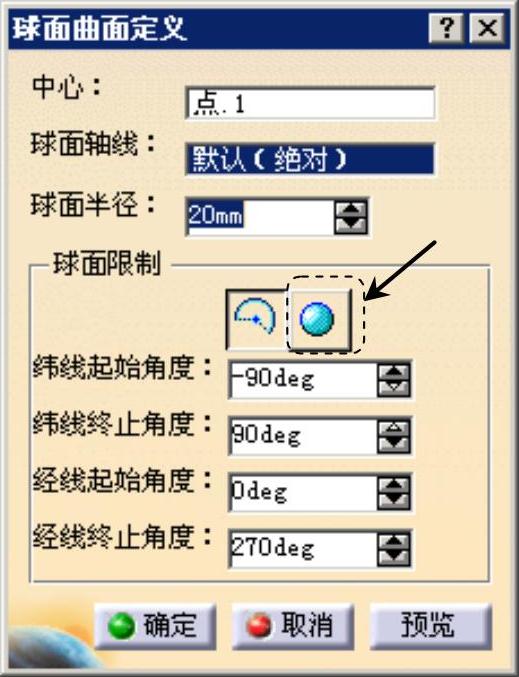

图3.4.2 “球面曲面定义”对话框


图3.4.3 选择球面中心


图3.4.4 完整球面

Step6.单击978-7-111-48470-7-Chapter03-43.jpg按钮，得到图3.4.1b所示的球面。
