3.3  旋转曲面

3.3 旋转曲面

旋转曲面是将曲线绕一根轴线进行旋转，从而形成的曲面。下面以图3.3.1为例来说明创建旋转曲面的一般操作过程。

Step1.打开文件D:\cat2014.8\work\ch03.03\Revolve.CATPart。

Step2.选择命令。选择命令，系统弹出图3.3.2所示的“旋转曲面定义”对话框。

Step3.选择旋转轮廓。选择如图3.3.3所示的曲线为旋转轮廓线。

Step4.定义旋转轴。在“旋转曲面定义”对话框的文本框中右击，从系统弹出的快捷菜单中选择作为旋转轴。

图3.3.1 创建旋转曲面

(https://www.daowen.com)

图3.3.2 “旋转曲面定义”对话框

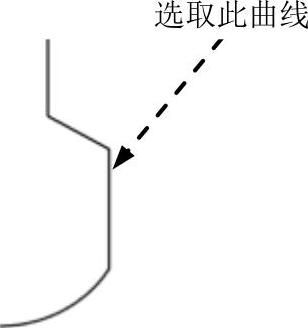

图3.3.3 选择旋转轮廓线

Step5.定义旋转角度。在“旋转曲面定义”对话框区域的文本框中输入旋转角度值360。

说明：如果轮廓是包含轴线的草图，则系统会自动将该轴指定为旋转轴。

Step6.单击按钮，完成旋转曲面的创建。
