4.4 填充曲面

填充曲面是由一组曲线或曲面的边线围成封闭区域中形成的曲面，它也可以通过空间中的一个点。下面以图4.4.1所示的实例来说明创建填充曲面的一般操作过程。

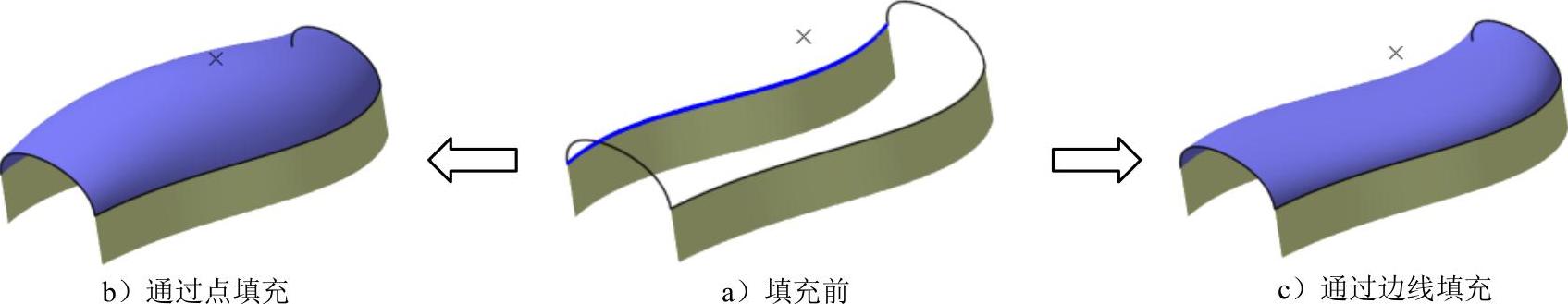

图4.4.1 填充曲面

Step1.打开文件D:\cat2014.8\work\ch04.04\fll_surfaces.CATPart。

Step2.选择命令。选择下拉菜单命令，此时系统弹出图4.4.2所示的“填充曲面定义”对话框。

Step3.定义填充边界和支持面。

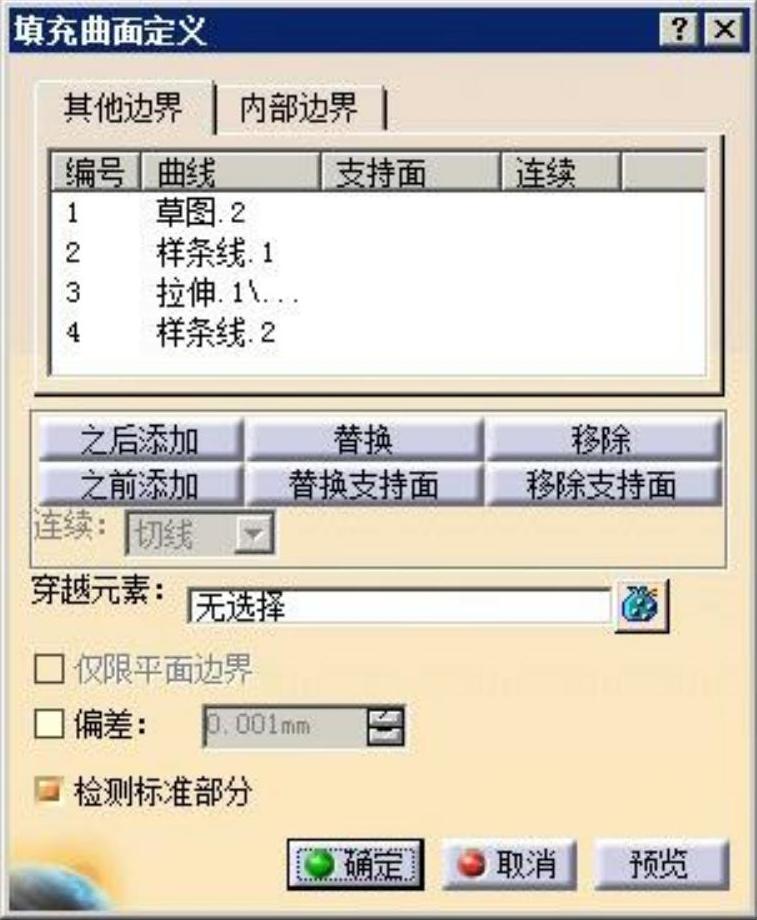

图4.4.2 “填充曲面定义”对话框

（1）在图形区中选取图4.4.3所示的曲线1，然后单击曲面1，选取其为支持面。

（2）单击曲线2和曲面边线3，然后单击曲面2，选取其为曲面边线3的支持面，最后选取曲线4。

Step4.单击按钮，完成填充曲面的创建（图4.4.1c）。

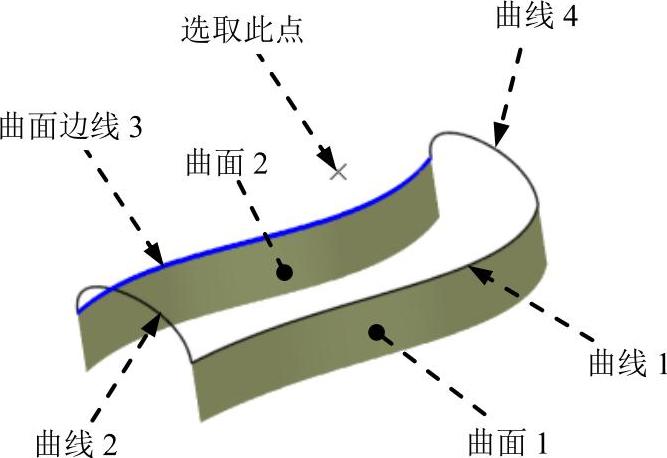

图4.4.3 定义填充边界

说明：

● 在选取填充边界曲线时要按顺序选取，填充的对象可以是单个封闭的草图，也可以是由多条曲线或曲面边界组成的线框，要注意的是填充的线框必须封闭（小于0.1mm的间隙也可）。

● 支持面用于定义填充曲面与公共边线处原有曲面之间的连续关系，与支持面顺利连续的必要条件是：与公共边线两端点相连的填充曲线必须与原曲面存在相应的连续关系。

● 选完轮廓线后在“填充曲面定义”对话框的文本框中单击（图4.4.3），选择如图4.4.3所示的点，单击按钮，结果如图4.4.1b所示。
