4.5  创建多截面曲面

4.5 创建多截面曲面

“多截面曲面”就是通过多个截面轮廓线扫掠生成的曲面,这样生成的曲面中的各个截面可以是不同的。创建多截面扫掠曲面时,可以使用引导线、脊线,也可以设置各种耦合方式。下面以图4.5.1所示的实例来说明创建多截面曲面的一般操作过程。

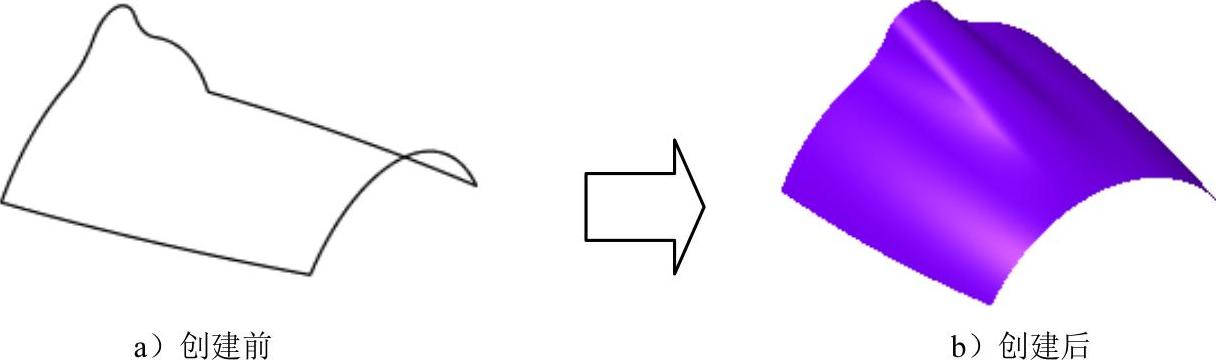

图4.5.1 创建多截面曲面

Step1.打开文件D:\cat2014.8\work\ch04.05\Multi_sections_Surface.CATPart。

Step2.选择命令。选择978-7-111-48470-7-Chapter04-483.jpg978-7-111-48470-7-Chapter04-484.jpg978-7-111-48470-7-Chapter04-485.jpg978-7-111-48470-7-Chapter04-486.jpg978-7-111-48470-7-Chapter04-487.jpg命令,此时系统弹出如图4.5.2所示的“多截面曲面定义”对话框。

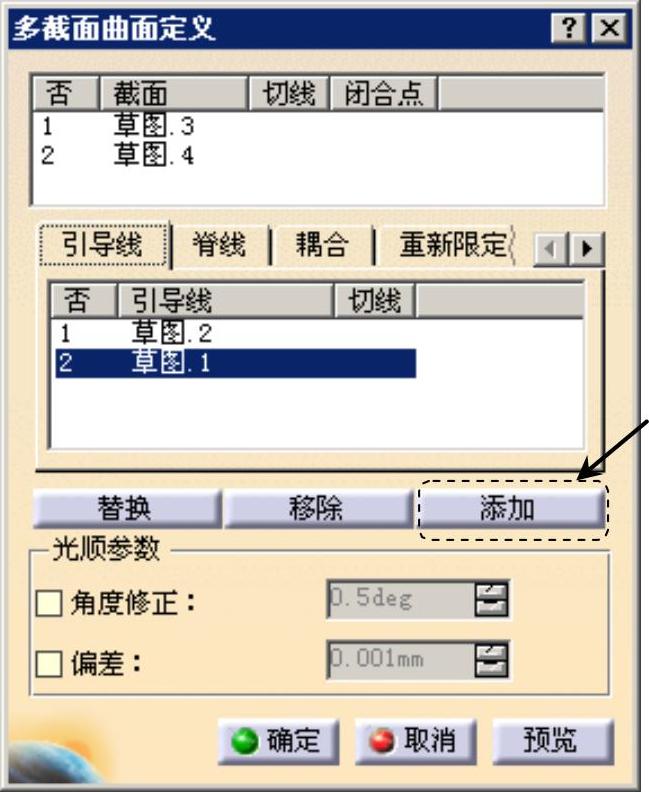

图4.5.2 “多截面曲面定义”对话框

Step3.定义截面曲线。分别选取图4.5.3所示的曲线1和曲线2作为截面曲线。

Step4.定义引导曲线。单击“多截面曲面定义”对话框中的978-7-111-48470-7-Chapter04-489.jpg列表框,分别选取图4.5.4所示的曲线3和曲线4为引导线。

Step5.单击978-7-111-48470-7-Chapter04-490.jpg按钮,完成多截面扫掠曲面的创建。

说明:如果需要添加截面或引导线,只需激活相应的列表框后单击“多截面曲面定义”对话框中的978-7-111-48470-7-Chapter04-491.jpg按钮(图4.5.2)。

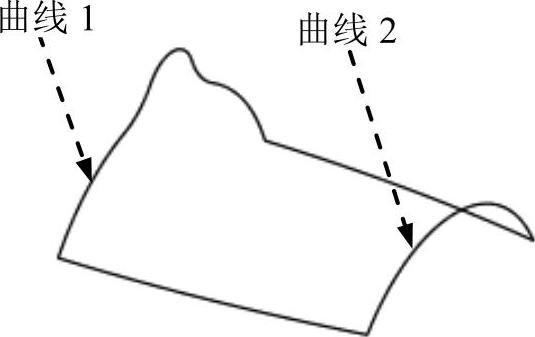

图4.5.3 定义截面曲线

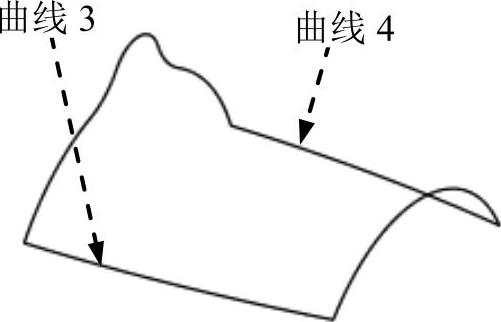

图4.5.4 定义引导曲线
