4.6  创建桥接曲面

4.6 创建桥接曲面

使用978-7-111-48470-7-Chapter04-494.jpg978-7-111-48470-7-Chapter04-495.jpg978-7-111-48470-7-Chapter04-496.jpg978-7-111-48470-7-Chapter04-497.jpg978-7-111-48470-7-Chapter04-498.jpg命令,是用一个曲面连接两个曲面或曲线,并可以使生成的曲面与被连接的曲面具有某种连续性。下面以图4.6.1所示的实例来说明创建桥接曲面的一般过程。

Step1.打开文件D:\cat2014.8\work\ch04.06\Blend_surface.CATPart。

Step2.选择命令。选择978-7-111-48470-7-Chapter04-499.jpg978-7-111-48470-7-Chapter04-500.jpg978-7-111-48470-7-Chapter04-501.jpg978-7-111-48470-7-Chapter04-502.jpg978-7-111-48470-7-Chapter04-503.jpg命令,系统弹出如图4.6.2所示的“桥接曲面定义”对话框。

Step3.定义桥接曲线和支持面。选取曲面边线1和曲面边线2分别为第一曲线和第二曲线,选取图4.6.3所示的曲面1和曲面2分别为第一支持面和第二支持面。

Step4.定义桥接方式。单击“桥接曲面定义”对话框中的978-7-111-48470-7-Chapter04-504.jpg选项卡,在978-7-111-48470-7-Chapter04-505.jpg下拉列表中选择978-7-111-48470-7-Chapter04-506.jpg选项,在978-7-111-48470-7-Chapter04-507.jpg下拉列表中选择978-7-111-48470-7-Chapter04-508.jpg选项,如图4.6.3所示。

Step5.单击978-7-111-48470-7-Chapter04-509.jpg按钮,完成桥接曲面的创建。

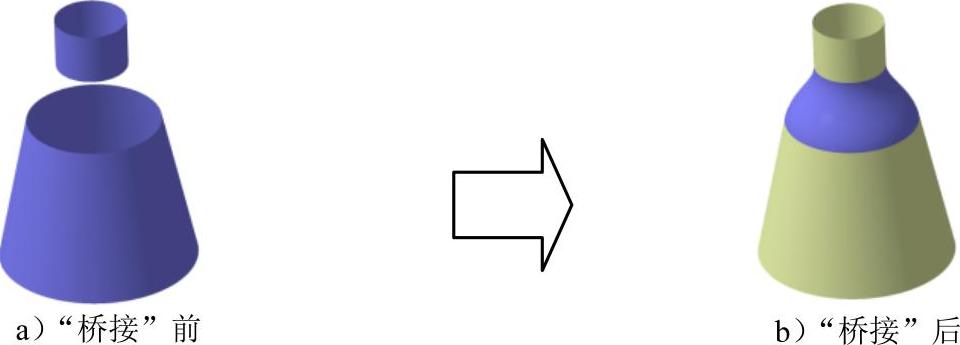

图4.6.1 桥接曲面

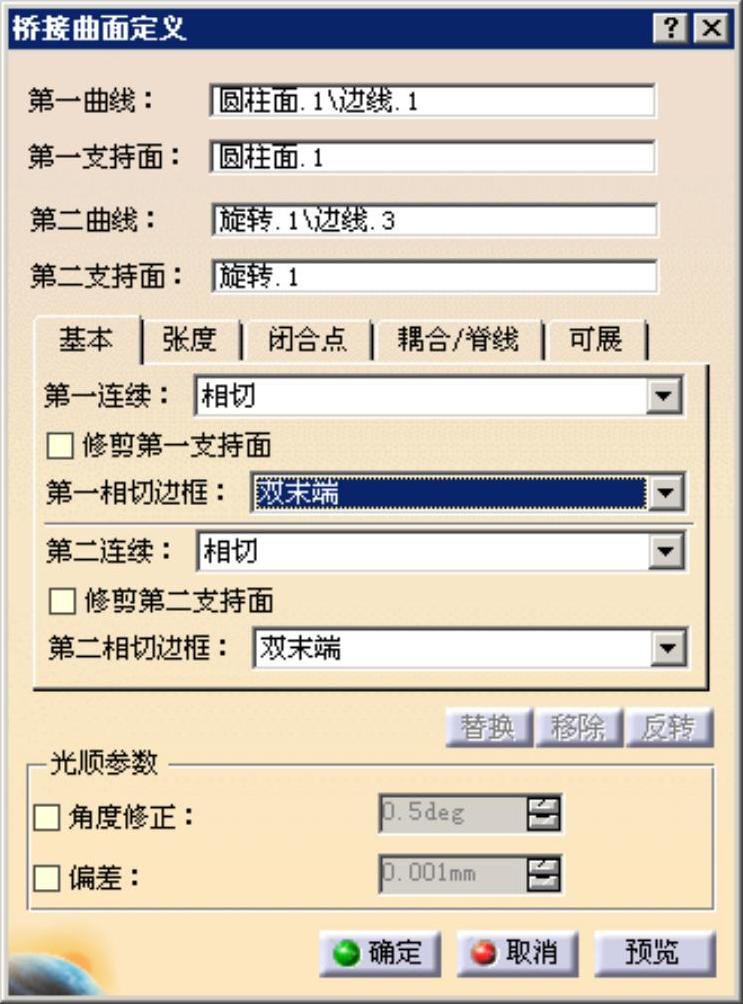

图4.6.2 “桥接曲面定义”对话框

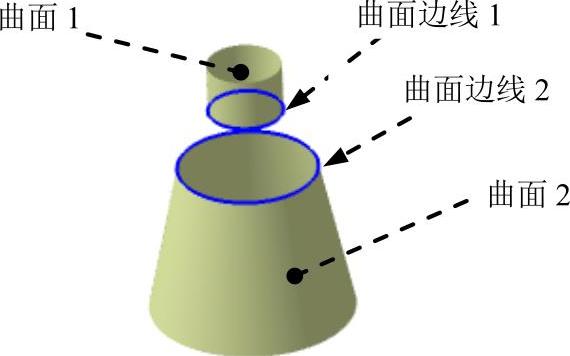

图4.6.3 定义桥接曲线和支持面
