4.3  适应性扫掠曲面

4.3 适应性扫掠曲面

适应性扫掠曲面就是在扫掠过程中更改指定位置的截面参数，以实现截面尺寸的变化。下面以图4.3.1所示的模型为例，介绍创建适应性扫掠曲面的一般过程。

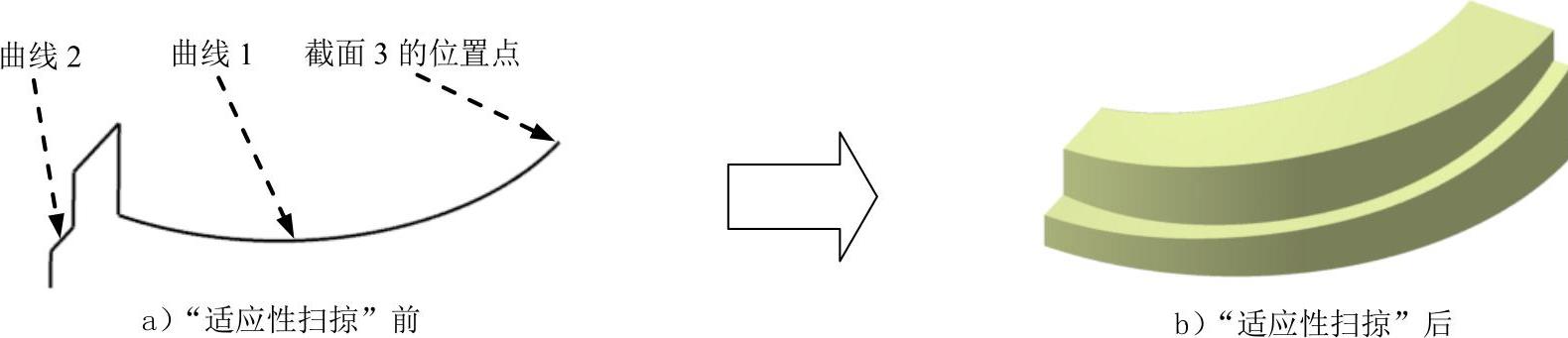

图4.3.1 创建适应性扫掠曲面

Step1.打开文件D:\cat2014.8\work\ch04.03\Adaptive_sweep.CATPart。

Step2.选择命令。选择命令，此时系统弹出图4.3.2所示的“适应性扫掠定义”对话框。

Step3.定义引导曲线。在图形区依次选取图4.3.1a所示的曲线1为引导曲线。

Step4.定义草图。在图形区依次选取图4.3.1a所示的曲线2为草图。

Step5.添加截面2。在对话框中单击选项卡，在图4.3.2所示的下方空白位置处右击，在弹出的快捷菜单中选择命令，系统自动添加。

Step6.添加截面3。在图形区中选取图4.3.1a所示的曲线端点为截面参考位置，系统自动添加。

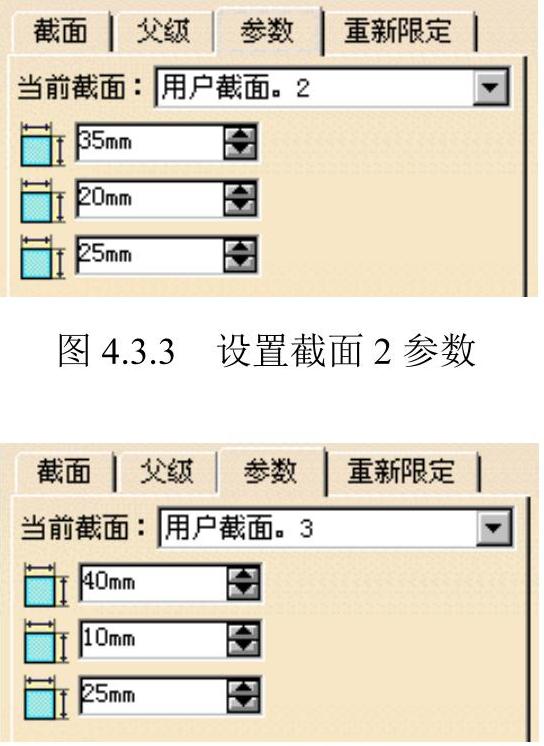

Step7.修改截面参数。在对话框中单击选项卡，在右侧的下拉列表中选择选项，设置图4.3.3所示的参数；选择选项，设置图4.3.4所示的参数。

Step8.单击按钮，完成扫掠曲面的创建。

图4.3.2 “适应性扫掠定义”对话框

图4.3.4 设置截面3参数

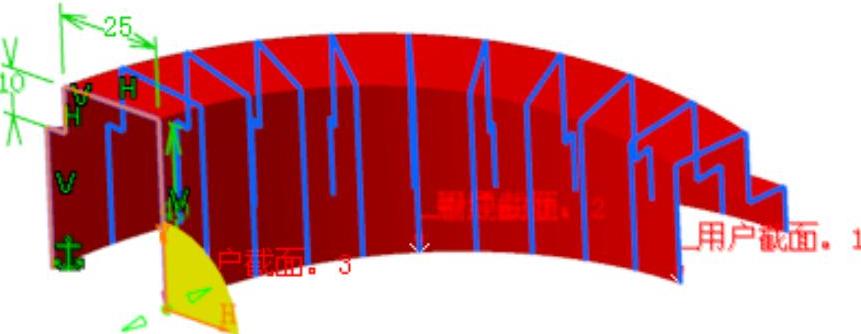

说明：如果在对话框中单击按钮，可以查看扫掠曲面中的部分截面，如图4.3.5所示。

图4.3.5 扫掠截面预览
