5.17.2 使用“分割”命令创建实体
“分割”命令是通过与实体相交的平面或曲面切除实体的某一部分。此命令在“零件设计”工作台中。下面以图5.17.5所示的实例来说明使用分割命令创建实体的一般操作过程。

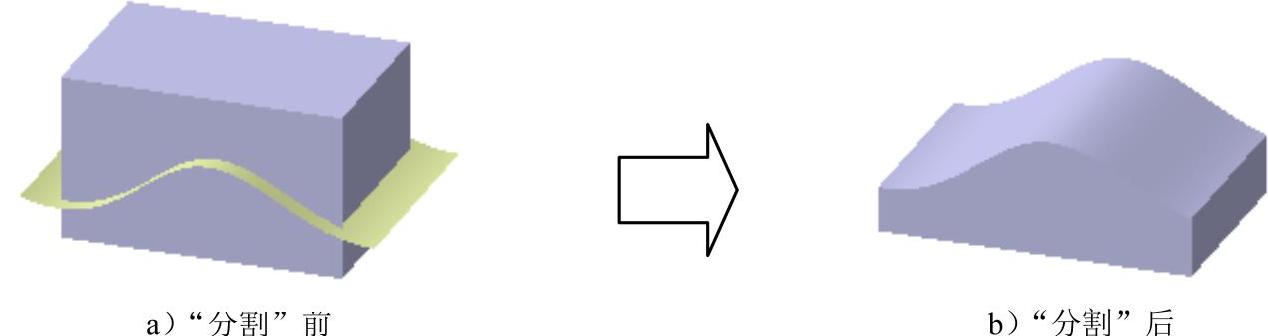

图5.17.5 用“分割”命令创建实体
Step1.打开文件D:\cat2014.8\work\ch05.17\Split.CATPart。
Step2.选择命令。选择下拉菜单命令，系统弹出图5.17.6所示的“定义分割”对话框。
Step3.定义分割元素。选取图5.17.7所示的曲面为分割元素。
Step4.定义分割方向。单击图5.17.7所示的箭头。(https://www.daowen.com)
Step5.单击按钮，完成分割的操作。
说明：图中的箭头所指方向表示需要保留的实体方向，单击箭头可以改变箭头方向。

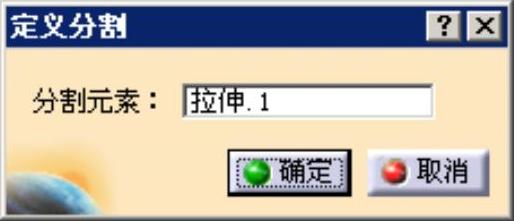

图5.17.6 “定义分割”对话框

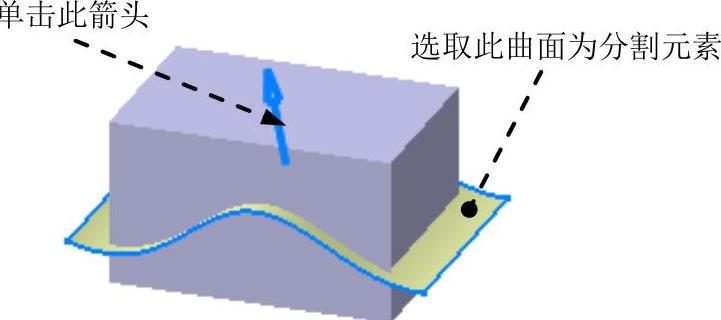

图5.17.7 选择分割元素
