5.16  近接

使用“近接”命令可以根据指定的参考就近提取需要的有用元素。下面以图5.16.1所示的模型为例，介绍通过“近接”命令创建延伸曲面的一般过程。

图5.16.1 近接

Step1.打开文件D:\cat2014.8\work\ch05.16\Near.CATPart。

Step2.选择命令。选择命令，系统弹出如图5.16.2所示的“近接定义”对话框。

Step3.定义多重元素。在图形区选取图5.16.3所示的曲线1作为多重元素。

图5.16.2 “近接定义”对话框

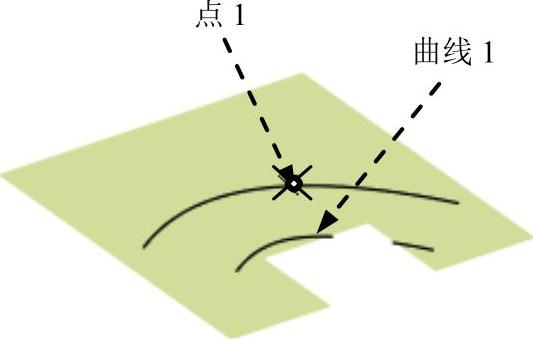

图5.16.3 定义多重元素和参考元素

Step4.定义参考元素。选取图5.16.3所示的点1为参考元素。

Step5.单击按钮，完成近接的创建。
