5.17.1  使用“封闭曲面”命令创建实体

5.17.1 使用“封闭曲面”命令创建实体

通过“封闭曲面”命令可以将封闭的曲面转化为实体，非封闭曲面则自动以线性的方式转化为实体。此命令在“零件设计”工作台中。下面以图5.17.1所示的实例来说明使用封闭曲面命令来创建实体的一般过程。

Step1.打开文件D:\cat2014.8\work\ch05.17\Close_surface.CATPart。

说明：此时应切换到“零件设计”工作台。

Step2.选择命令。选择下拉菜单命令，此时系统弹出图5.17.2所示的“定义封闭曲面”对话框。

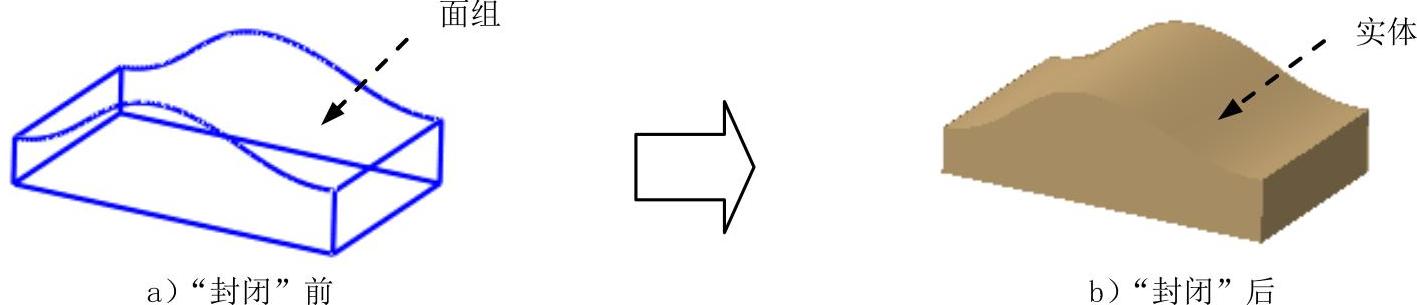

图5.17.1 用封闭的面组创建实体

Step3.定义封闭曲面。选取图5.17.3所示的面组为要封闭的对象。

Step4.单击按钮，完成封闭曲面的创建。

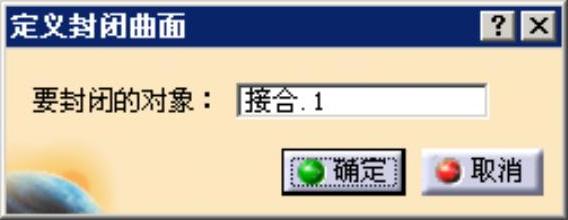

图5.17.2 “定义封闭曲面”对话框

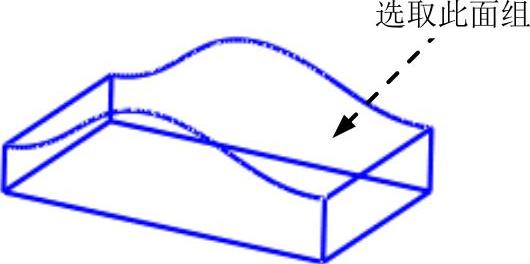

图5.17.3 选择面组

说明：

● 封闭对象是指需要进行封闭的曲面。

● 利用命令可以将非封闭的曲面转化为实体（图5.17.4）。

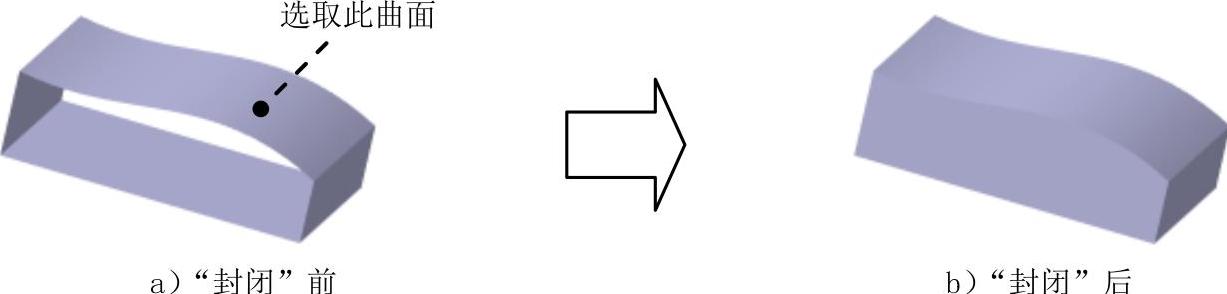

图5.17.4 用非封闭的面组创建实体
