5.17.3 使用“厚曲面”命令创建实体
厚曲面是将曲面（或面组）转化为薄板实体特征，此命令在“零件设计”工作台中。下面以图5.17.8所示的实例来说明使用“厚曲面”命令创建实体的一般操作过程。
图5.17.8 用“加厚”创建实体
Step1.打开文件D:\cat2014.8\work\ch05.17\Thick_surface.CATPart。
Step2.选择命令。选择下拉菜单
命令，系统弹出图5.17.9所示的“定义厚曲面”对话框。
Step3.定义加厚对象。选择图5.17.10所示的面组为加厚对象。
Step4.定义加厚值。在对话框的
文本框中输入值1。
Step5.单击
按钮，完成加厚操作。
说明：单击图5.17.11所示的箭头或者单击“定义厚曲面”对话框中的
按钮，可以调整曲面加厚方向。

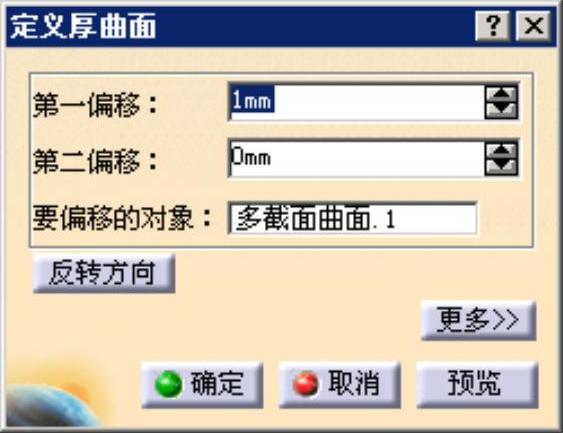

图5.17.9 “定义厚曲面”对话框

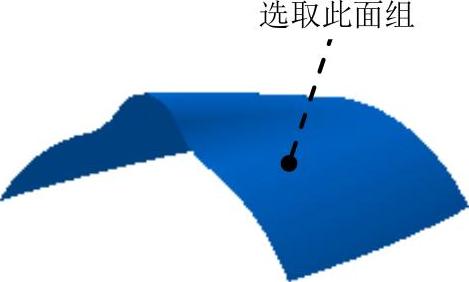

图5.17.10 选取加厚面

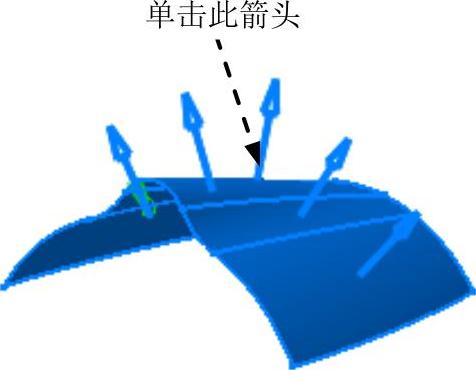

图5.17.11 切换加厚方向
