6.2  简单圆角

6.2 简单圆角

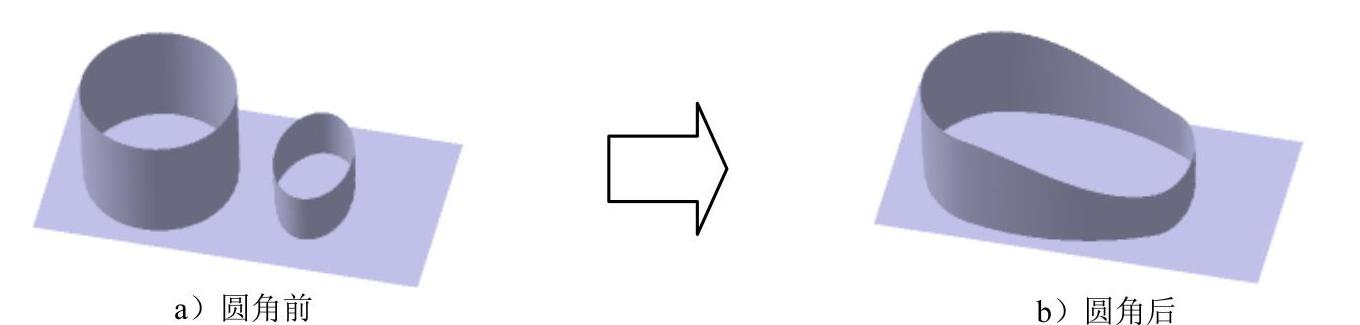

使用图示命令可以在两个曲面上直接生成圆角。该命令在“创成式外形设计”工作台中进行操作(方法:选择下拉菜单图示图示图示图示图示命令)。下面以图6.2.1所示的实例来说明创建简单圆角的一般过程。

图示

图6.2.1 简单圆角

Step1.打开文件D:\cat2014.8\work\ch06.02\Simple_Fillet.CATPart。

Step2.选择命令。确认系统处于“创成式外形设计”工作台,选择下拉菜单图示

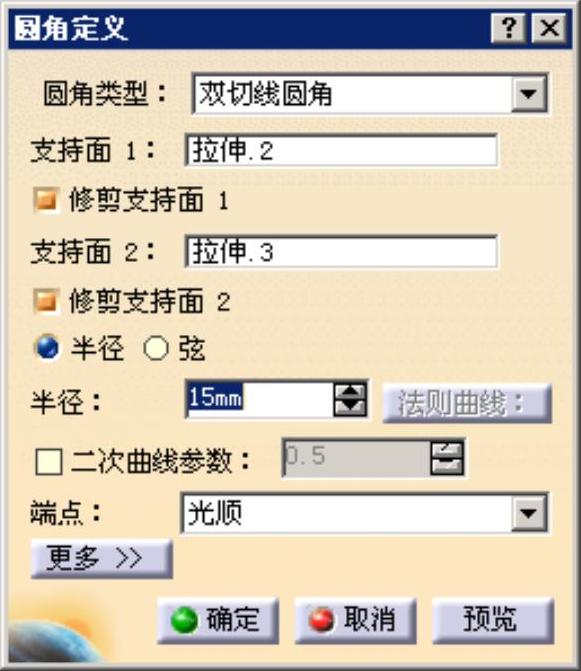

图示图示图示图示命令,系统弹出图6.2.2所示的“圆角定义”对话框。

Step3.定义圆角类型。在“圆角定义”对话框的图示下拉列表中选择图示选项。

图示

图6.2.2 “圆角定义”对话框

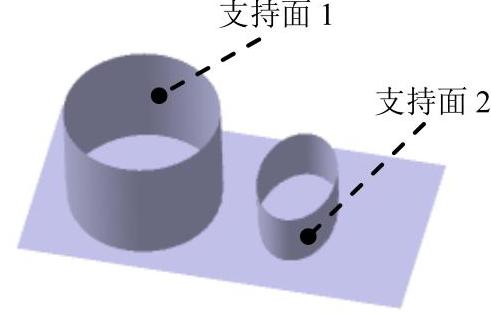

Step4.定义支持面。选择图6.2.3所示的支持面1和支持面2。

Step5.定义圆角半径。在对话框中选中图示选项,然后在图示文本框中输入半径值15。

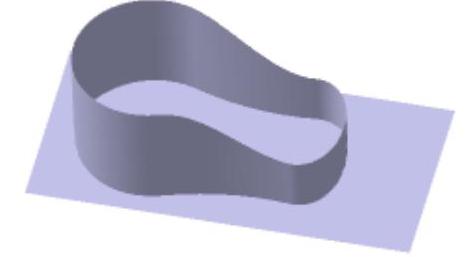

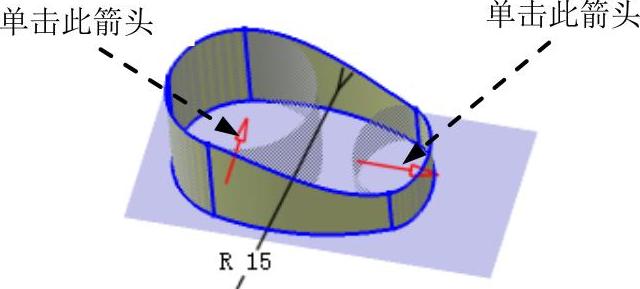

说明:单击如图6.2.4所示的两个箭头,改变圆角的相切方向,结果如图6.2.5所示。

Step6.单击图示按钮,完成简单圆角的创建。

图示

图6.2.3 选择支持面

图示

图6.2.4 切换方向(https://www.daowen.com)

图示

图6.2.5 创建简单圆角

说明:

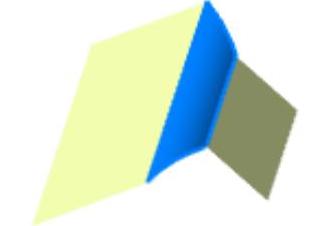

● 下面以图6.2.6~图6.2.9为例讲解图示下拉列表的四个选项。

图示

图6.2.6 光顺

图示

图6.2.7 直线

图示

图6.2.8 最大值

图示

图6.2.9 最小值

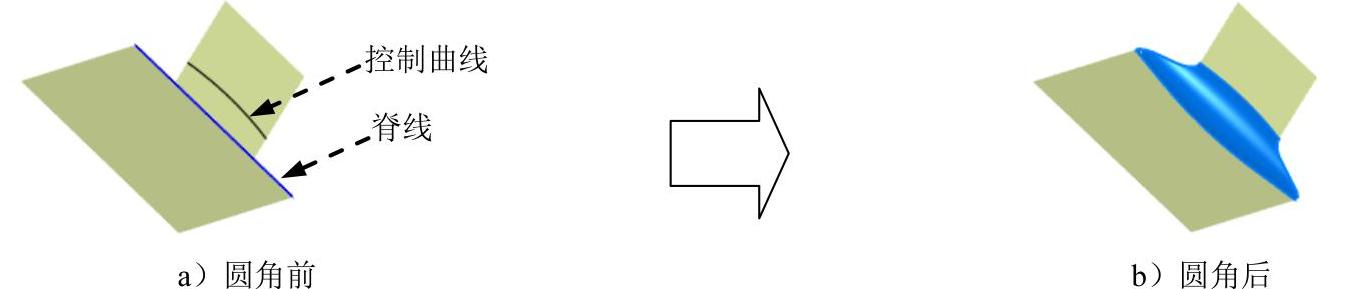

● 如果需要创建异形圆角,则可以给圆角加上控制曲线和脊线,如图6.2.10所示。

图示

图6.2.10 异形圆角
