7.3.10  填充

7.3.10 填充

使用图示命令可以在一个封闭区域内创建曲面。下面通过图7.3.30所示的实例,说明创建填充曲面的操作过程。

图示

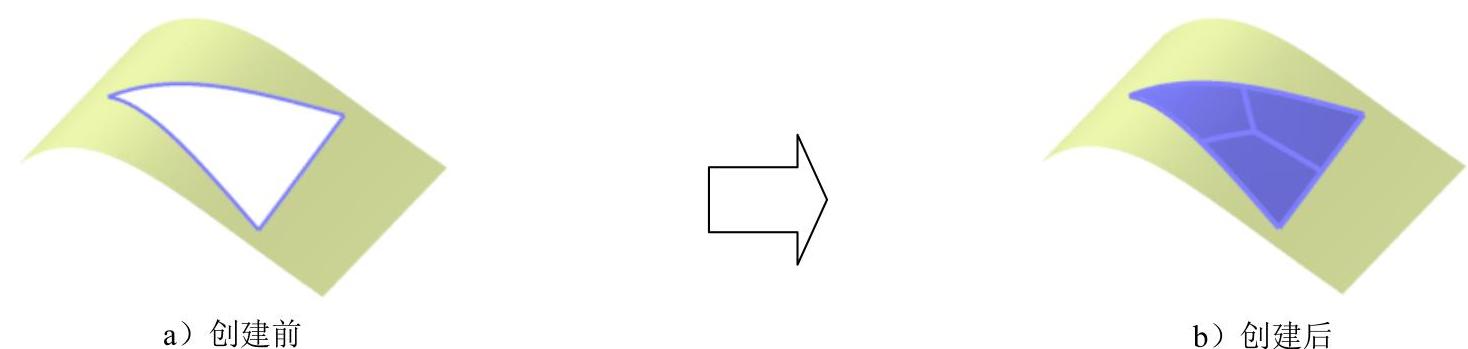

图7.3.30 填充

说明:使用此种方式创建的填充曲面是没有关联性的。

Step1.打开文件D:\cat2014.8\work\ch07.03.10\Filling_Surfaces.CATPart。

Step2.选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出图7.3.31所示的“填充”对话框。

图7.3.31所示“填充”对话框中部分选项的说明如下。

图示按钮:该按钮是根据曲面的法线填充。

图示按钮:该按钮是沿指南针给出的方向填充。

图示(https://www.daowen.com)

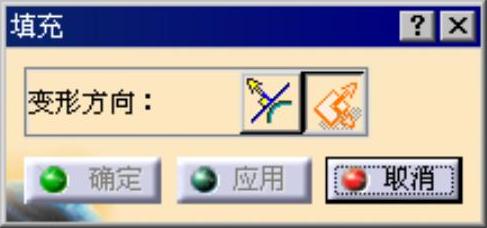

图7.3.31 “填充”对话框

Step3.定义填充区域。选取图7.3.30a所示的三角形的3条边线为填充区域,此时在绘图区显示图7.3.32所示的填充曲面的预览图。

Step4.定义相交点的坐标。右击相交点,在系统弹出的快捷菜单中选择图示命令,系统弹出图7.3.33所示的“调谐器”对话框。按照从上到下的顺序依次在图示区域的3个文本框中输入值2、6、32,单击图示按钮,关闭“调谐器”对话框。

图示

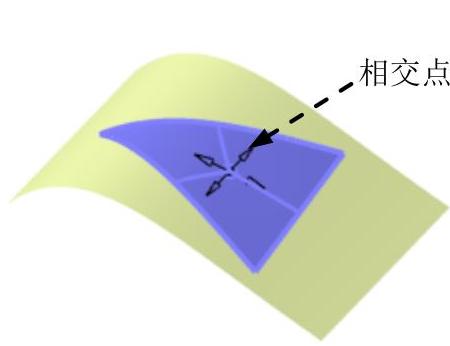

图7.3.32 填充曲面预览

图示

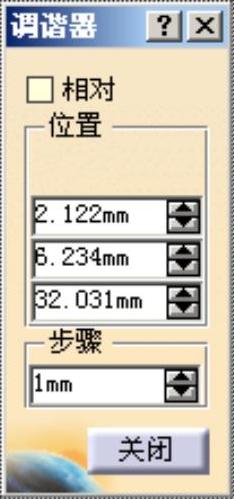

图7.3.33 “调谐器”对话框

Step5.单击图示按钮,完成填充曲面的创建,如图7.3.30b所示。
