7.3.9 样式圆角
使用
命令可以在两个相交的已知曲面间创建圆角曲面。下面通过图7.3.27所示的实例，说明创建圆角曲面的操作过程。
Step1.打开文件D:\cat2014.8\work\ch07.03.09\ACA_Fillet.CATPart。
Step2.选择命令。选择下拉菜单
命令，系统弹出图7.3.28所示的“样式圆角”对话框（一）。

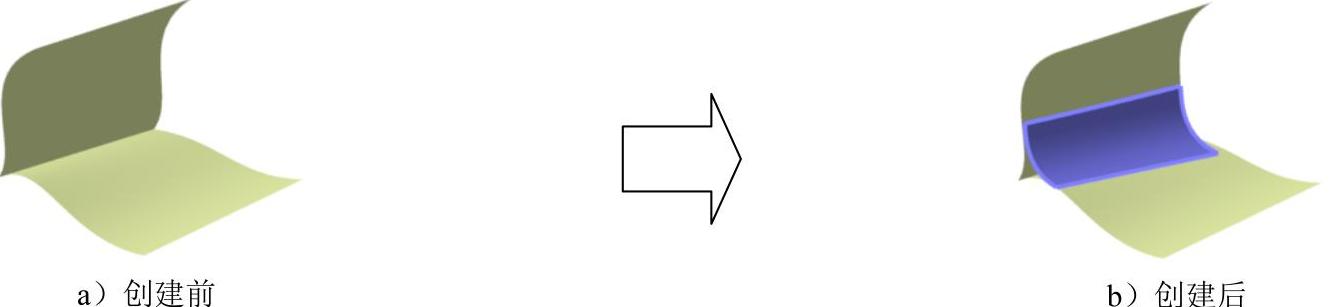

图7.3.27 圆角
Step3.定义圆角对象。选取图7.3.27a所示的两个曲面为圆角对象。
Step4.定义圆角曲面的连续性。在
区域中单击
选项。
Step5.定义圆角曲面的阶次。单击
选项卡，“样式圆角”对话框变为图7.3.29所示的“样式圆角”对话框（二），在
区域中的
文本框中输入值6。

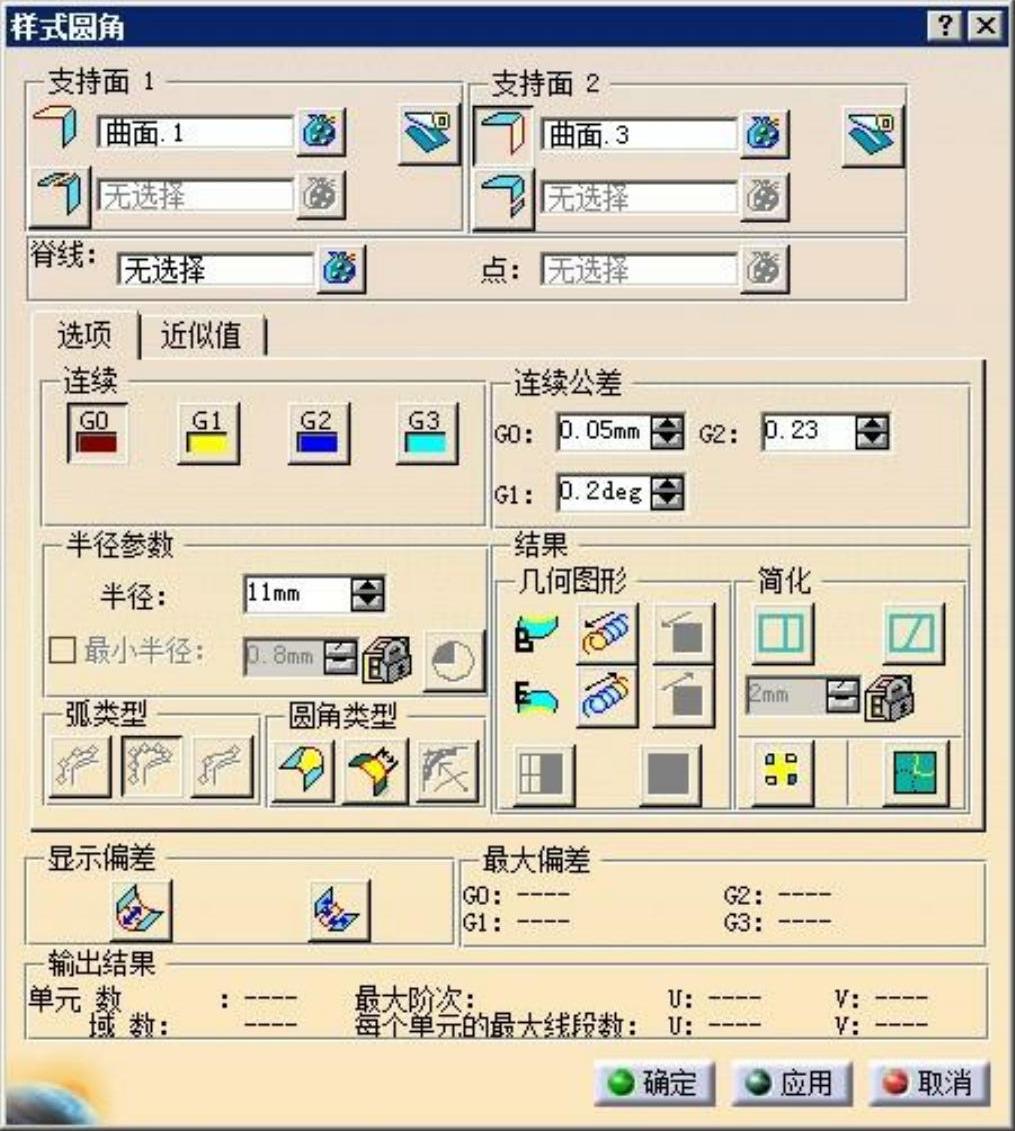

图7.3.28 “样式圆角”对话框(一)
图7.3.28所示“样式圆角”对话框（一）中部分选项的说明如下。
●
区域：用于选择连续性的类型，其包括
、
、
和
四种类型。
按钮：圆角后的曲面与源曲面保持位置连续关系。
按钮：圆角后的曲面与源曲面保持相切连续关系。
按钮：圆角后的曲面与源曲面保持曲率连续关系。
按钮：圆角后的曲面与源曲面保持曲率的变化率连续关系。
●
区域：用于选择圆弧的类型，其包括
（桥接）、
（近似值）和
（精确）3种类型；此下拉列表只使用于
连续。
（桥接）按钮：用于在迹线间创建桥接曲面。
（近似值）按钮：用于创建近似于圆弧的贝塞尔曲线曲面。
（精确）按钮：用于使用圆弧创建有理曲面。
●
文本框：用于定义圆角的半径。
●
复选框：用于设置最小圆角的相关参数。
●
区域：用于设置圆角的类型，其包括
（可变半径）、
（弦圆角）和
（最小真值）3种类型。
复选框：用于设置使用可变半径。
复选框：用于设置使用弦的长度的穿越部分取代半径来定义圆角面。
复选框：用于设置最小半径受到系统依靠
、
连续计算出来的迹线约束。此复选框仅当连续类型为
、
连续时可用。

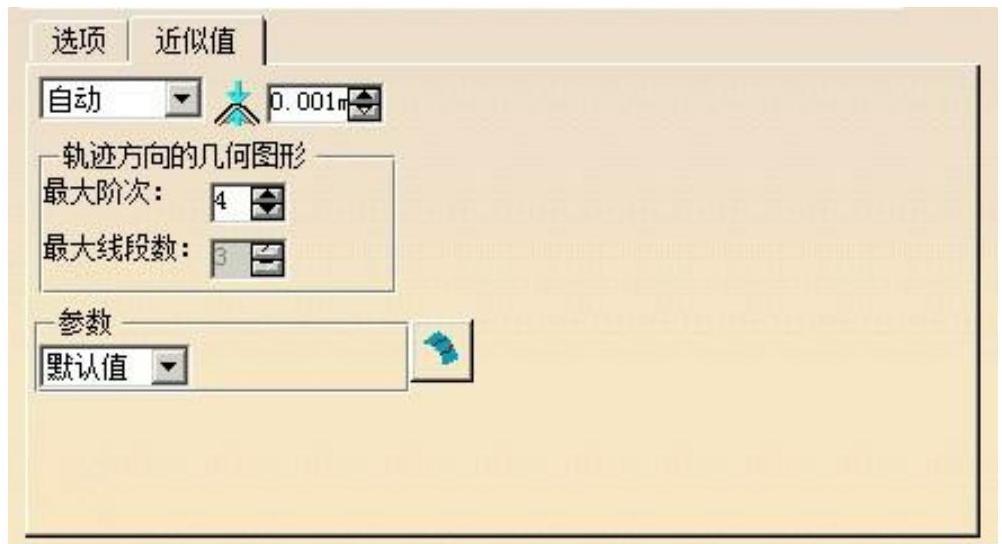

图7.3.29 “样式圆角”对话框(二)
图7.3.29所示“样式圆角”对话框（二）中部分选项的说明如下。
●
文本框：用于设置创建的圆角曲面的公共边的公差。
●
区域：用于设置圆角面公共边的阶次。用户可以在其下的
文本框中输入圆角曲面的阶次值。
●
下拉列表：用于设置圆角曲面的参数类型，其包括
选项、
选项、
选项、
选项、
选项和
选项。
选项：用于设置采用计算的最佳参数。
选项：用于设置采用第一个初始曲面的参数。
选项：用于设置采用第二个初始曲面的参数。
选项：用于设置采用两个初始曲面的平均参数。
选项：用于设置采用与混合迹线相应的参数。
选项：用于设置采用弦的参数。
Step6.定义圆角半径。单击
选项卡，在
文本框中输入值30。
Step7.单击
按钮，完成圆角的创建，如图7.3.27b所示。
