7.3.11  自由填充

7.3.11 自由填充

使用图示命令可以在一个封闭区域内创建曲面。下面通过图7.3.34所示的实例,说明创建自由填充曲面的操作过程。

说明:使用此种方式创建的填充的曲面是有关联性的。

Step1.打开文件D:\cat2014.8\work\ch07.03.11\FreeSyle_Filling.CATPart。

Step2.选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出图7.3.35所示的“填充”对话框。

图示

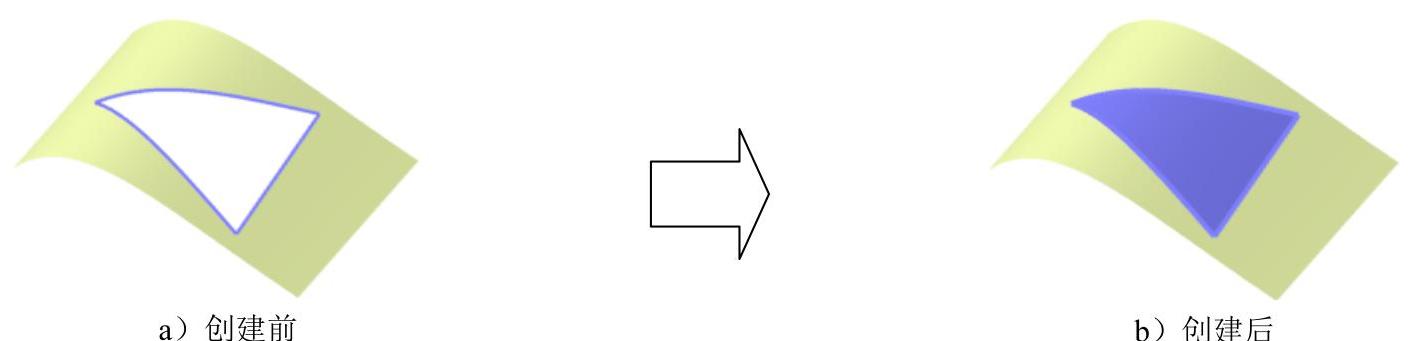

图7.3.34 自由填充

图示

图7.3.35 “填充”对话框

图7.3.35所示“填充”对话框中部分选项的说明如下。

图示下拉列表:用于选择填充曲面的创建类型,其包括图示选项、图示选项和图示选项。

图示图示选项:用于根据选定的填充元数目创建一个或多个填充曲面,如图7.3.26所示。

图示

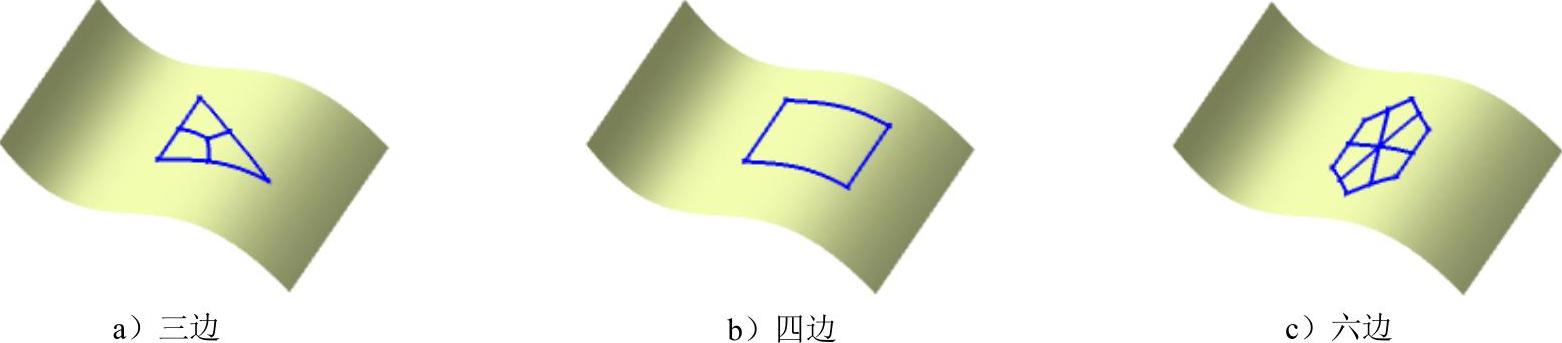

图7.3.36 “分析”选项

图示图示选项:用于创建一个填充曲面。

图示图示选项:该选项是最优的计算模式,系统将使用“分析”方式创建填充曲面,如果不能创建填充曲面,则使用“进阶”方式创建填充曲面。

图示区域:用于显示桥接曲面的相关信息,其包括“类型”“补面数”“阶次”等相关信息的显示。

图示按钮:用于显示“填充”对话框中的其他参数。单击此按钮,显示“填充”对话框的更多参数,如图7.3.37所示。(https://www.daowen.com)

图示

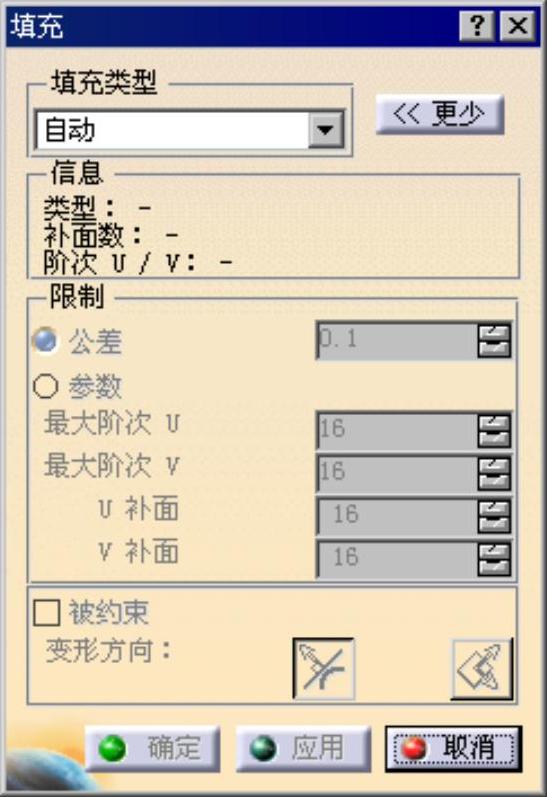

图7.3.37 “填充”对话框的其他参数

图7.3.37所示“填充”对话框中部分选项的说明如下。

图示区域:用于设置限制参数,其包括图示单选项、图示单选项后的文本框、图示单选项、图示文本框、图示文本框、图示文本框和图示文本框。此区域仅当图示图示时可用。

图示图示单选项:用于设置使用公差限制填充曲面,用户可以在其后的文本框中定义公差值。

图示图示单选项:用于设置使用参数限制填充曲面。

图示图示文本框:用于定义U方向上曲面的最大阶次。

图示图示文本框:用于定义V方向上曲面的最大阶次。

图示图示文本框:用于定义U方向上曲面的补面数。

图示图示文本框:用于定义V方向上曲面的补面数。

图示区域:用于设置使用约束方向控制曲面的形状,其包括图示按钮和图示按钮。

图示图示按钮:该按钮是根据曲面的法线控制填充曲面的形状。

图示图示按钮:该按钮是沿指南针给出的方向控制填充曲面的形状。

Step3.定义填充曲面创建类型。在图示下拉列表中选择图示选项。

Step4.定义填充范围。依次选取图7.3.34a所示的3条边线为填充范围。

Step5.单击图示按钮,完成自由填充曲面的创建,如图7.3.34b所示。
