7.3.13  扫掠曲面

7.3.13 扫掠曲面

使用978-7-111-48470-7-Chapter07-540.jpg命令可以通过已知的轮廓曲线、脊线和引导线创建曲面。下面通过图7.3.46所示的实例,说明创建扫掠曲面的操作过程。

Step1.打开文件D:\cat2014.8\work/ch07.03.13\Styling_Sweep.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter07-541.jpg978-7-111-48470-7-Chapter07-542.jpg978-7-111-48470-7-Chapter07-543.jpg978-7-111-48470-7-Chapter07-544.jpg978-7-111-48470-7-Chapter07-545.jpg命令,系统弹出图7.3.47所示的“样式扫掠”对话框。

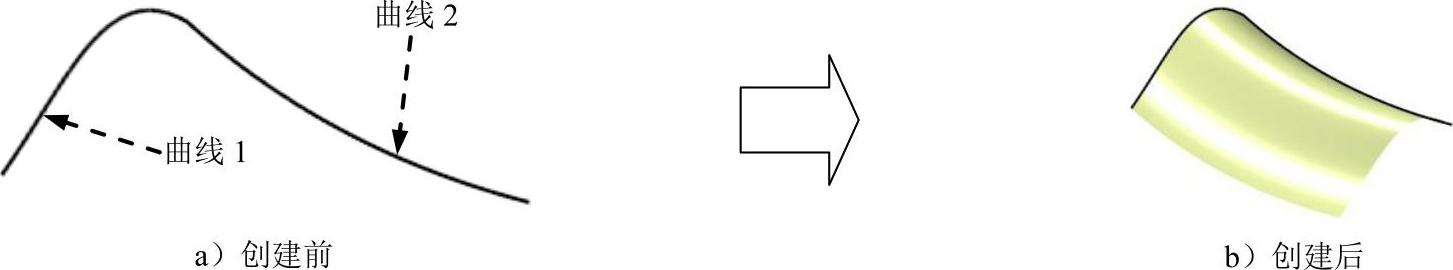

图7.3.46 扫掠曲面

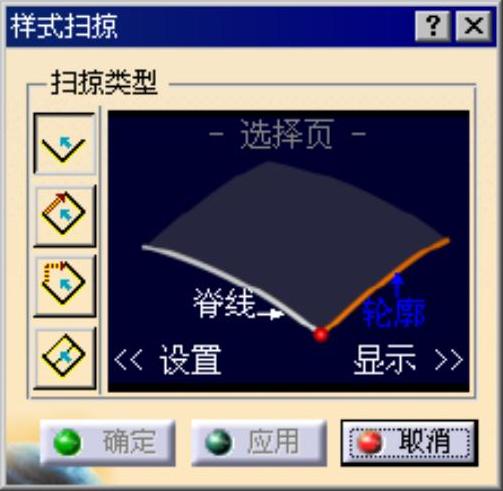

图7.3.47 “样式扫掠”对话框

图7.3.47所示“样式扫掠”对话框中部分选项的说明如下。

978-7-111-48470-7-Chapter07-548.jpg按钮:用于使用轮廓线和脊线创建简单扫掠。

978-7-111-48470-7-Chapter07-549.jpg按钮:用于使用轮廓线、脊线和引导线创建扫掠和捕捉。在此模式中,轮廓未变形且仅在引导线上捕捉。

978-7-111-48470-7-Chapter07-550.jpg按钮:用于使用轮廓线、脊线和引导线创建扫掠和拟合。在此模式中,轮廓被变形以拟合引导线。

978-7-111-48470-7-Chapter07-551.jpg按钮:用于使用轮廓线、脊线、引导线和参考轮廓创建近轮廓扫掠。在此模式中,轮廓被变形以拟合引导线,并确保在引导线接触点处参考轮廓的G1连续。

Step3.定义轮廓。在绘图区选取图7.3.46a所示的曲线1为轮廓曲线。

Step4.定义脊线。在对话框中单击“脊线”字样,然后在绘图区选取图7.3.46a所示的曲线2为脊线。

Step5.单击978-7-111-48470-7-Chapter07-552.jpg按钮,完成扫掠曲面的创建,如图7.3.46b所示。

说明:

● 用户可以通过单击“设置”字样对扫掠曲面的“最大偏差”和“阶次”进行设置。

● 用户可以通过单击“显示”字样对扫掠曲面的“限制点”“信息”和“移动框架”等参数进行设置。其中该命令为“移动框架”提供了4个子命令,分别为978-7-111-48470-7-Chapter07-553.jpg命令、978-7-111-48470-7-Chapter07-554.jpg命令、978-7-111-48470-7-Chapter07-555.jpg命令和978-7-111-48470-7-Chapter07-556.jpg命令。978-7-111-48470-7-Chapter07-557.jpg命令:表示在扫掠过程中,轮廓沿着脊线做平移运动。978-7-111-48470-7-Chapter07-558.jpg命令:表示轮廓沿脊线外形扫掠并保证它们的相对位置不发生改变。978-7-111-48470-7-Chapter07-559.jpg命令:表示轮廓沿着指南针方向做平移扫掠。978-7-111-48470-7-Chapter07-560.jpg命令:表示轮廓沿着指南针方向做平移扫掠,并确保与脊线始终不变的相切位置。
