9.2.1  创建一级控件

9.2.1 创建一级控件

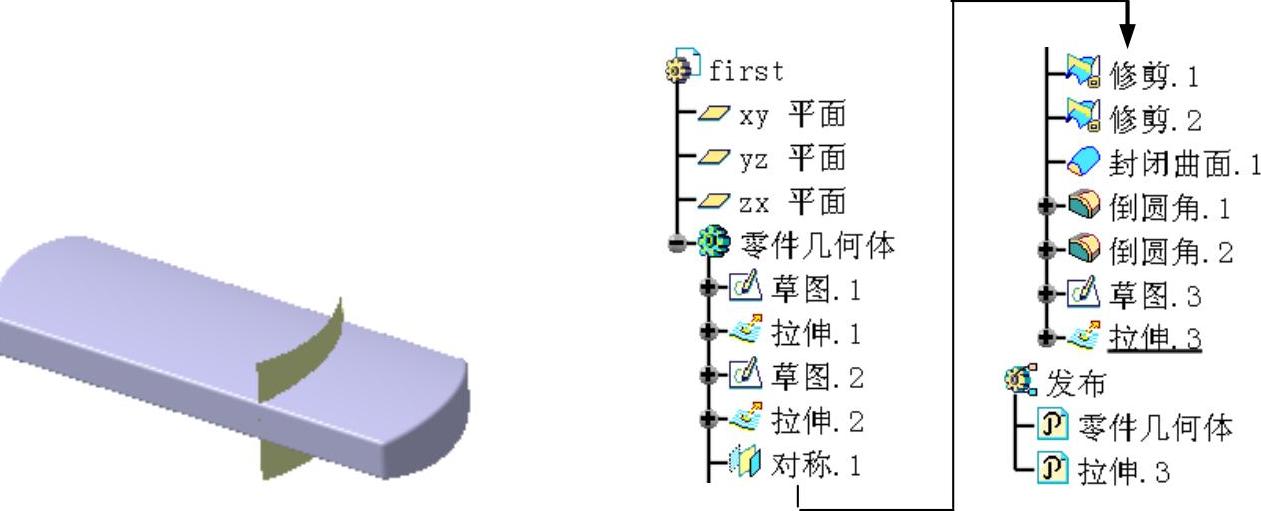

一级控件在整个设计过程中起着十分重要的作用,它不仅确定了模型的整体外观形状,而且还为后面的各级控件提供原始模型。该一级控件零件模型和特征树如图9.2.3所示。

图示

图9.2.3 零件模型和特征树

Step1.新建模型文件。选择下拉菜单图示图示图示命令;在图示列表中选择图示选项,单击图示按钮;进入“装配设计”工作台。

说明:如果进入的不是“装配设计”工作台,可以选择下拉菜单图示图示图示图示图示命令,将工作台切换至“装配设计”工作台。

Step2.修改文件名。在图示上右击,在弹出的快捷菜单中选择图示命令;系统弹出的“属性”对话框。选择图示选项卡,在图示区域的图示文本框中将Product1改为memory_unit_asm,单击图示按钮,完成文件名的修改。

Step3.新建零件。在特征树中双击图示使其激活,选择下拉菜单图示图示图示命令;在图示上右击在弹出的快捷菜单中选择图示选项;系统弹出“属性”对话框。在图示区域的图示文本框中将Part1.1改为first,在图示区域的图示文本框中将Part1改为first,单击图示按钮,完成文件名的修改。

Step4.编辑first部件。激活图示然后右击,在弹出的快捷菜单中选择图示图示图示命令;系统切换到first模型窗口。

Step5.切换工作台。选择下拉菜单图示图示图示图示图示命令,切换到“创成式外形设计”工作台。

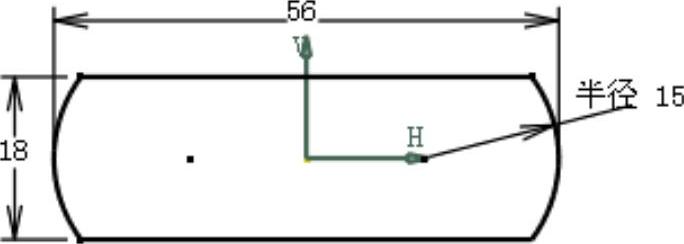

Step6.创建图9.2.4所示的草图1。选择下拉菜单图示图示图示图示图示命令;选择“xy平面”为草绘平面;绘制如图9.2.4所示的草图1。

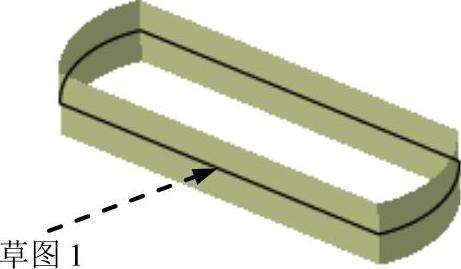

Step7.创建图9.2.5所示的零件特征──拉伸1。选择图示图示图示图示图示命令,系统弹出“拉伸曲面定义”对话框。选取“草图1”为拉伸轮廓;选取“xy平面”为拉伸方向;在“拉伸曲面定义”对话框的图示区域的图示下拉列表中选择图示选项;在图示区域的图示文本框中输入值5;选中图示复选框,单击图示按钮,完成拉伸1的创建。

图示

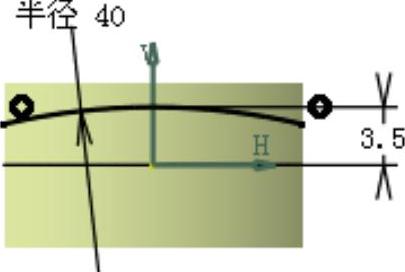

图9.2.4 草图1

图示

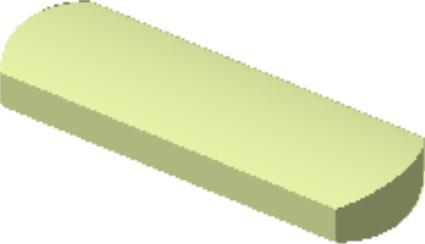

图9.2.5 拉伸1

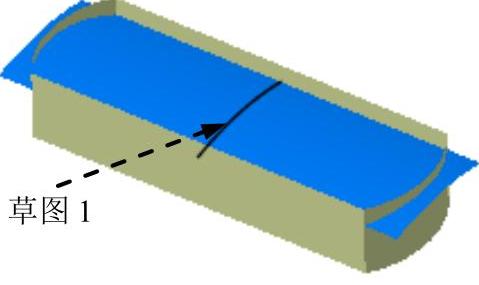

Step8.创建图9.2.6所示的草图2。选择下拉菜单图示图示图示图示图示命令;选择“yz平面”为草绘平面;绘制如图9.2.6所示的草图。

Step9.创建图9.2.7所示的零件特征──拉伸2。选择图示图示图示图示图示命令,系统弹出“拉伸曲面定义”对话框。选取“草图2”为拉伸轮廓;选取“yz平面”为拉伸方向;在“拉伸曲面定义”对话框的图示区域的图示下拉列表中选择图示选项;在图示区域的图示文本框中输入值30;选中图示复选框,单击图示按钮,完成拉伸2的创建。

图示

图9.2.6 草图2

图示

图9.2.7 拉伸2

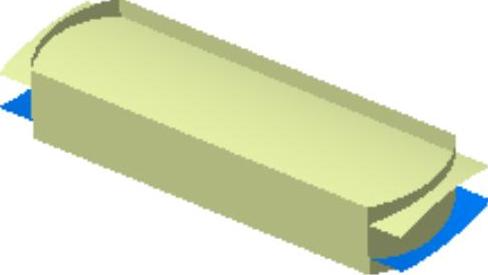

Step10.创建图9.2.8所示的零件特征──对称1。选择下拉菜单图示图示图示图示图示命令,系统弹出“对称定义”对话框,选取“拉伸2”为对称元素,在特征树中选取“xy平面”为对称参考,单击图示按钮,完成对称1的创建。

图示

图9.2.8 对称1

Step11.创建图9.2.9所示的零件特征──修剪1。选择下拉菜单图示图示图示图示图示命令;选择“拉伸1”和“拉伸2”为修剪元素;单击图示图示按钮,调整修剪方向;单击图示按钮,完成修剪1的创建。

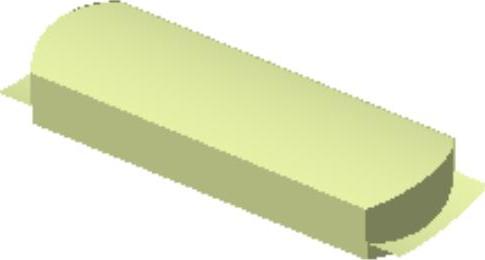

Step12.创建图9.2.10所示的零件特征──修剪2。选择下拉菜单图示图示图示图示图示命令;选择“对称1”和“修剪1”为修剪元素;单击图示图示按钮,调整修剪方向;单击图示按钮,完成修剪2的创建。

图示

图9.2.9 修剪1

图示

图9.2.10 修剪2

Step13.切换工作台。选择下拉菜单图示图示图示图示图示命令,切换到“零件设计”工作台。(https://www.daowen.com)

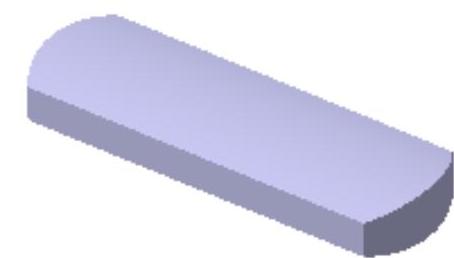

Step14.创建图9.2.11所示的零件特征──封闭曲面1。

(1)选择命令。选择下拉菜单图示图示图示图示图示命令。

(2)定义要封闭的对象。选择“修剪2”为要封闭的对象。

(3)单击图示按钮,完成封闭曲面1的创建。

说明:在完成此步后,将草图和曲面隐藏。

图示

图9.2.11 封闭曲面1

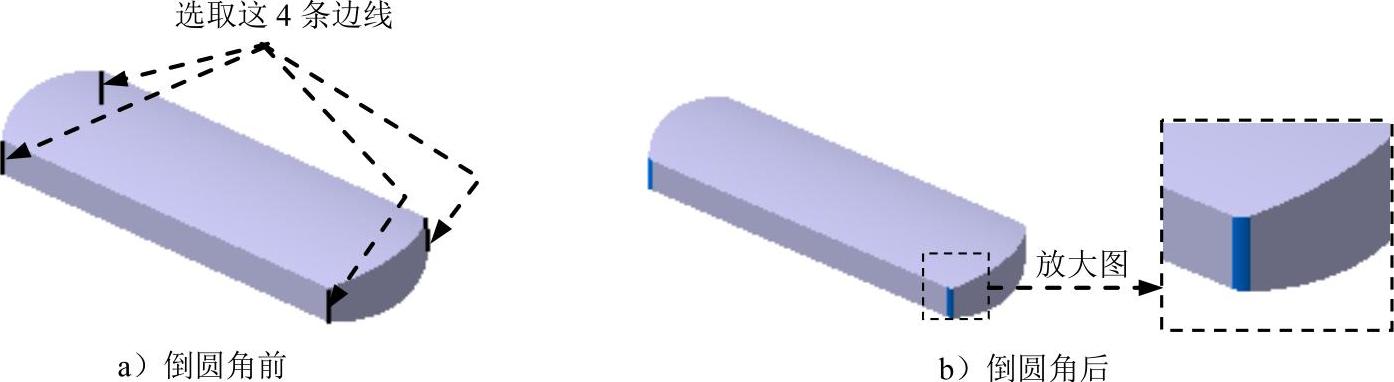

Step15.创建如图9.2.12b所示的倒圆角1。选择如图9.2.12a所示的4条边线为倒圆角的对象,圆角半径值为1。

图示

图9.2.12 倒圆角1

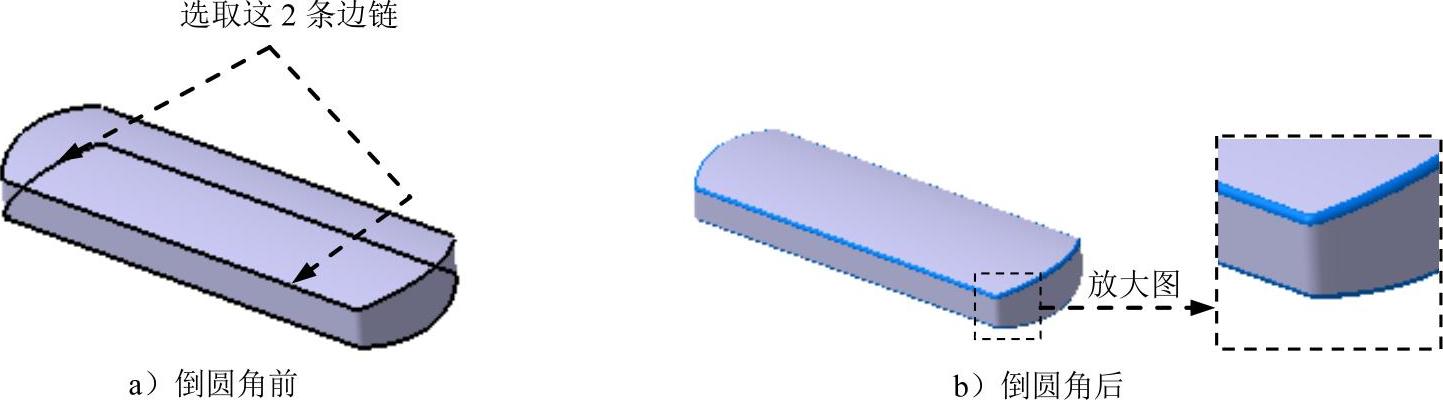

Step16.创建如图9.2.13b所示的倒圆角2。选择如图9.2.13a所示的2条边链为倒圆角的对象,圆角半径值为0.5。

图示

图9.2.13 倒圆角2

Step17.切换工作台。选择下拉菜单图示图示图示图示图示命令,切换到“创成式外形设计”工作台。

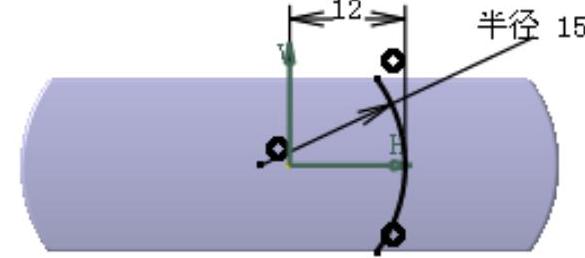

Step18.创建图9.2.14所示的草图3。选择下拉菜单图示图示图示图示图示命令;选择“xy平面”为草绘平面;绘制如图9.2.14所示的草图。

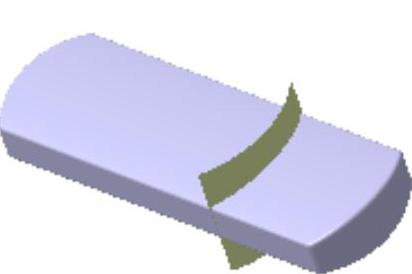

Step19.创建图9.2.15所示的零件特征──拉伸3。选择图示图示图示图示图示命令,系统弹出“拉伸曲面定义”对话框。选取“草图3”为拉伸轮廓;选取“xy平面”为拉伸方向;在“拉伸曲面定义”对话框的图示区域的图示下拉列表中选择图示选项;在图示区域的图示文本框中输入值8;选中图示复选框,单击图示按钮,完成拉伸3的创建。

图示

图9.2.14 草图3

图示

图9.2.15 拉伸3

Step20.发布特征。

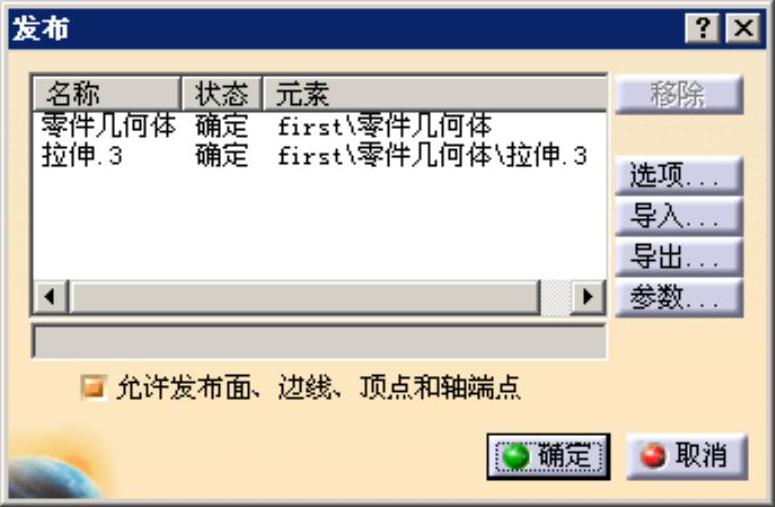

(1)选择命令。选择下拉菜单图示图示图示命令。系统弹出图9.2.16所示的“发布”对话框。

(2)选取要发布的特征。在特征树中选取“零件几何体”和“拉伸3”为发布对象。发布后的特征树如图9.2.17所示。

(3)单击图示按钮,完成发布特征。

Step21.保存零件模型。

Step22.保存组件模型。选择下拉菜单图示图示图示命令,切换到组件窗口,保存组件模型。

图示

图9.2.16 “发布”对话框

图示

图9.2.17 特征树
