9.2.2  创建二级控件

9.2.2 创建二级控件

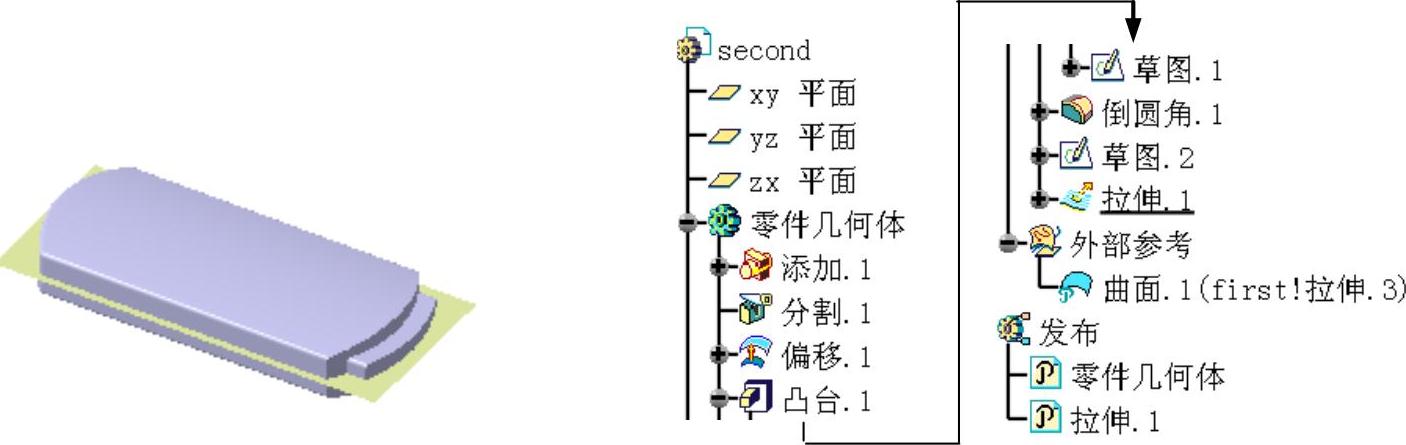

下面要创建的二级控件（second）是从一级控件中分割出来的，它继承了一级控件的相应外观形状，同时它又作为控件模型为后续模型的创建提供相应外观和对应尺寸，保证零件之间的可装配性。零件模型及相应的特征树如图9.2.18所示。

图9.2.18 零件模型和特征树

Step1.新建模型文件。激活，选择下拉菜单命令；系统弹出图9.2.19所示的“新零件：原点”对话框；单击按钮完成零部件的新建。

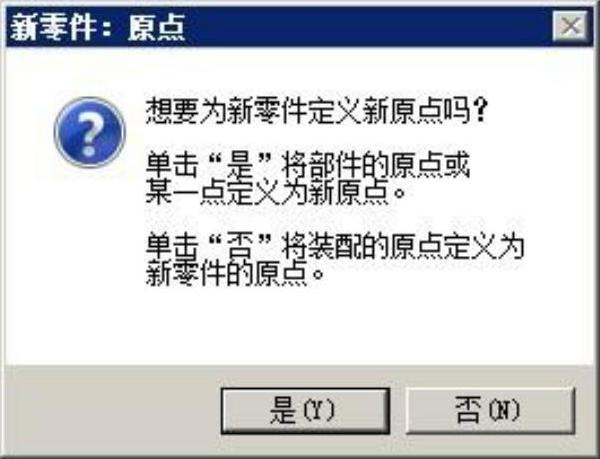

图9.2.19 “新零件：原点”对话框

Step2.修改文件名。在特征树上右击，在弹出的快捷菜单中选择选项；系统弹出“属性”对话框。选择选项卡，在区域的文本框中将Part1.2改为second，在区域的文本框中将Part1改为second，单击按钮。

Step3.编辑second部件。激活；然后右击在弹出的快捷菜单中选择命令；系统切换至second模型窗口。

Step4.切换工作台。选择下拉菜单命令，切换到“零件设计”工作台。

说明：如果系统目前处于“零件设计”工作台中，则不用切换工作台。

Step5.创建实体外部参考。

（1）选择下拉菜单命令。

（2）在发布特征树中选取右击，在弹出的快捷菜单中选择命令。

（3）选择下拉菜单命令。系统切换到second模型窗口。

（4）在特征树上右击，在弹出的快捷菜单中选择命令，系统弹出图9.2.20所示的“选择性粘贴”对话框，选择选项，单击按钮，完成实体外部参考的创建，此时特征树如图9.2.21所示。

（5）创建布尔操作。在特征树上选中，然后选择下拉菜单命令，完成布尔操作，此时特征树如图9.2.22所示。

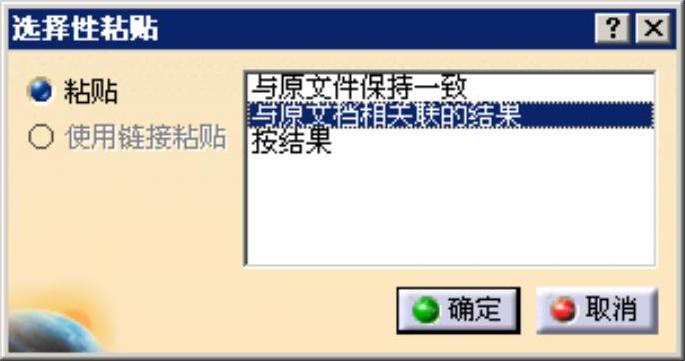

图9.2.20 “选择性粘贴”对话框

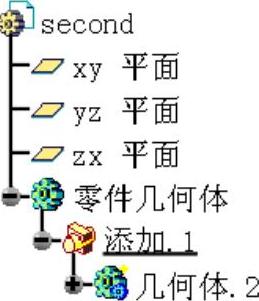

图9.2.21 特征树

图9.2.22 特征树

Step6.创建特征外部参考。

（1）选择下拉菜单命令。系统切换到first模型窗口。

（2）在发布特征树上选取右击，在弹出的快捷菜单中选择命令。

（3）选择下拉菜单命令。系统切换到second模型窗口。

（4）在特征树上右击，在弹出的快捷菜单中选择命令，系统弹出“选择性粘贴”对话框，选择选项，单击按钮，完成外部参考的创建，此时零件模型及特征树如图9.2.23所示。

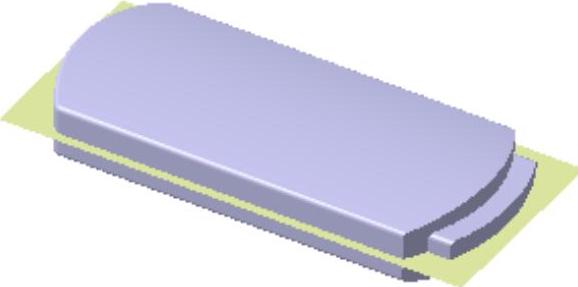

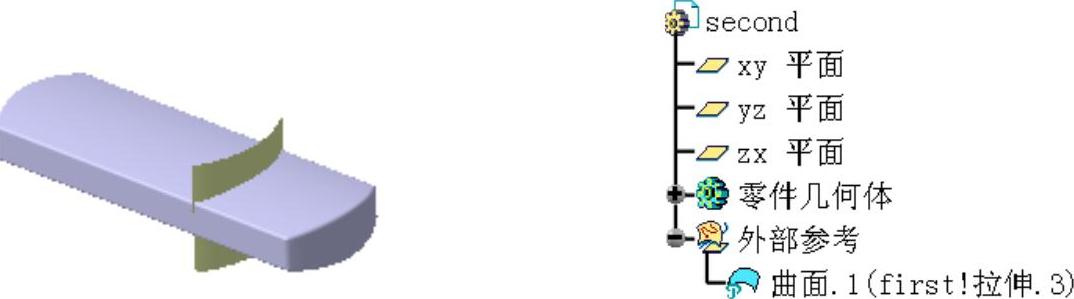

图9.2.23 零件模型及特征树

Step7.创建图9.2.24所示的特征──分割1。选择下拉菜单命令；选取外部参考中的为分割元素；单击图9.2.25所示的箭头调整分割方向；单击按钮，完成分割1的创建。

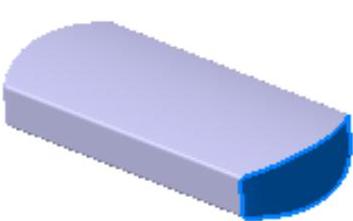

图9.2.24 分割1

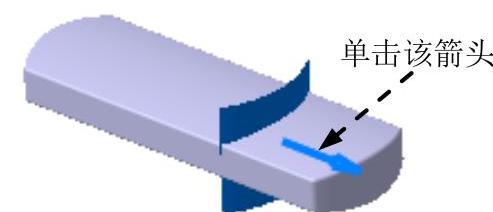

图9.2.25 调整分割方向

说明：在完成此步后，将隐藏。

Step8.切换工作台。选择下拉菜单命令，切换到“创成式外形设计”工作台。

Step9.创建图9.2.26所示的特征──偏移1。选择下拉菜单命令；系统弹出“偏移曲面定义”对话框，选取图9.2.27所示的面为要偏移的面，在后的文本框中输入偏移距离值2.0。单击按钮，完成偏移1的创建。

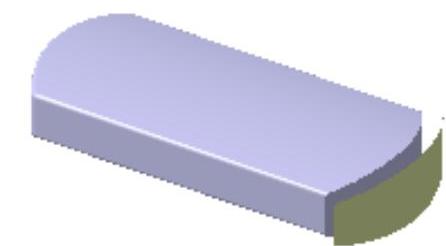

图9.2.26 偏移1

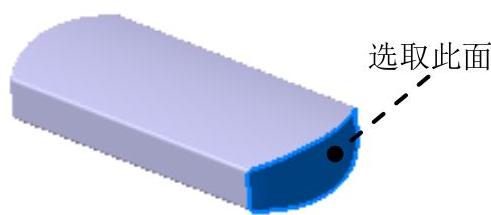

图9.2.27 选取偏移面

Step10.切换工作台。选择下拉菜单命令，切换到“零件设计”工作台。

Step11.创建图9.2.28所示的特征──凸台1。选择下拉菜单命令；选取“yz平面”为草图平面，绘制图9.2.29所示的截面草图，单击按钮，退出草绘工作台。在区域的下拉列表中选择选项，然后选取“偏移1”为限制面，单击按钮，完成凸台1的创建。

说明：在完成此步后，将偏移1隐藏。

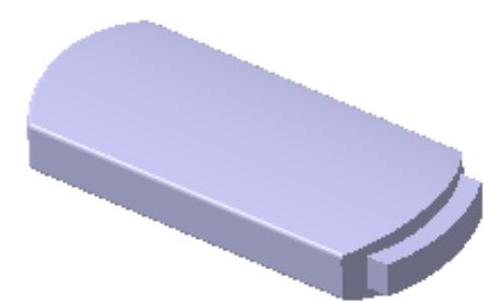

图9.2.28 凸台1

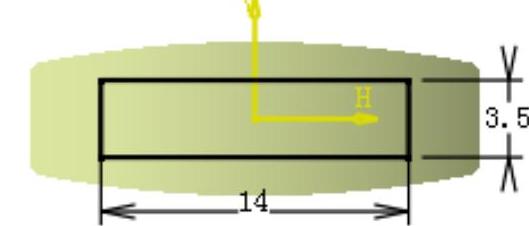

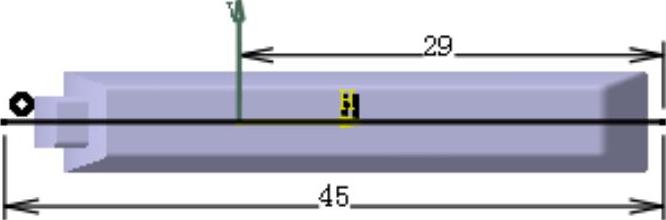

图9.2.29 截面草图

Step12.创建如图9.2.30b所示的倒圆角1。选择如图9.2.30a所示的4条边线为倒圆角的对象，圆角半径值为0.5。

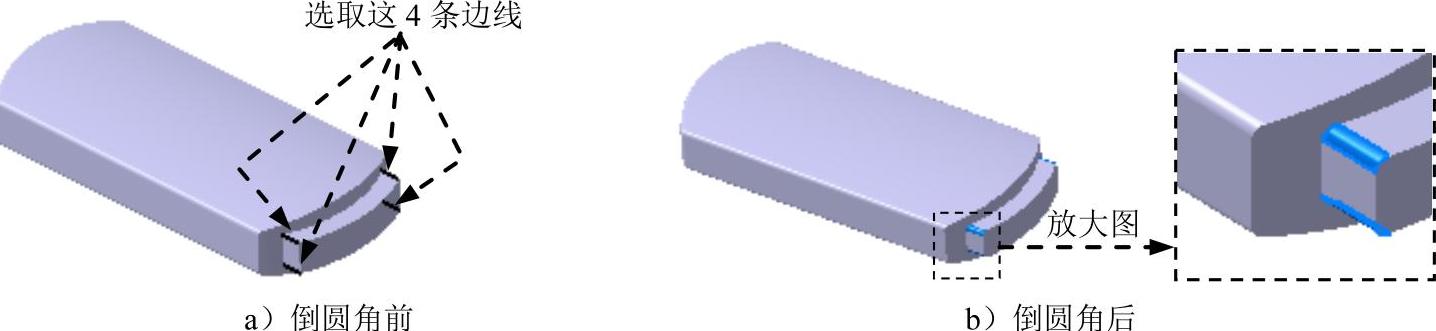

图9.2.30 倒圆角1

Step13.切换工作台。选择下拉菜单命令，切换到“创成式外形设计”工作台。

Step14.创建图9.2.31所示的草图2。选择下拉菜单命令；选择“zx平面”为草绘平面；绘制如图9.2.31所示的草图。

Step15.创建图9.2.32所示的零件特征──拉伸1。选择命令，系统弹出“拉伸曲面定义”对话框。选取“草图2”为拉伸轮廓；选取“zx平面”为拉伸方向；在“拉伸曲面定义”对话框的区域的下拉列表中选择选项；在区域的文本框中输入值10；选中复选框，单击按钮，完成拉伸1的创建。

图9.2.31 草图2

图9.2.32 拉伸1

Step16.发布特征。

（1）选择命令。选择下拉菜单命令。系统弹出图9.2.33所示的“发布”对话框。

（2）选取要发布的特征。在特征树中选取“零件几何体”和“拉伸1”为发布对象。发布后的特征树如图9.2.34所示。

（3）单击按钮，完成发布特征。

Step17.保存零件模型。

Step18.保存组件模型。选择下拉菜单命令，切换到组件窗口，保存组件模型。

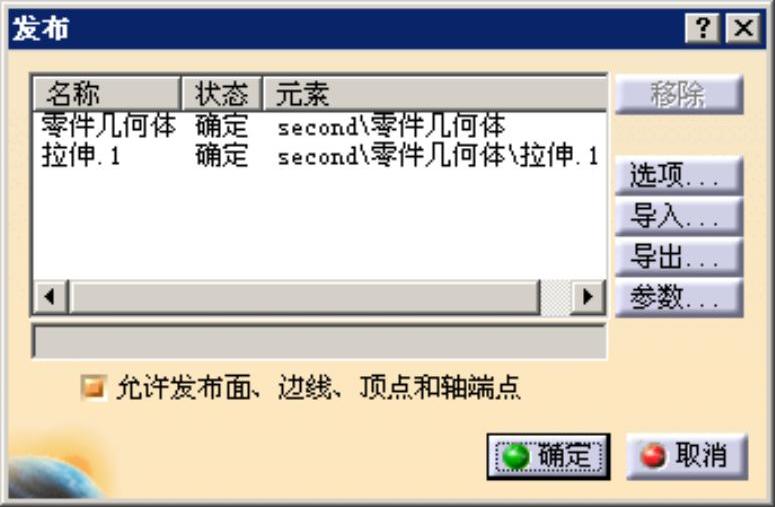

图9.2.33 “发布”对话框

图9.2.34 特征树
