9.2.3  创建U盘上盖

9.2.3 创建U盘上盖

下面要创建的U盘上盖是二级控件中分割出来的一部分，它继承了二级控件的相应外观形状，零件模型及相应的特征树如图9.2.35所示。

图9.2.35 零件模型及特征树

Step1.新建模型文件。激活，选择下拉菜单命令；系统弹出“新零件：原点”对话框；单击按钮完成零部件的新建。

Step2.修改文件名。在特征树上右击，在弹出的快捷菜单中选择选项；系统弹出“属性”对话框。选择选项卡，在区域的文本框中将Part1.3改为top_cover，在区域的文本框中将Part1改为top_cover，单击按钮。

Step3.编辑top_cover部件。激活；然后右击在弹出的快捷菜单中选择命令；系统切换至top_cover模型窗口。

Step4.切换工作台。选择下拉菜单命令，切换到“零件设计”工作台。

说明：如果系统目前处于“零件设计”工作台中，则不用切换工作台。

Step5.创建实体外部参考。

（1）选择下拉菜单命令。

（2）在发布特征树中选取右击，在弹出的快捷菜单中选择命令。

（3）选择下拉菜单命令。系统切换到top_cover模型窗口。

（4）在特征树上右击，在弹出的快捷菜单中选择命令，系统弹出“选择性粘贴”对话框，选择选项，单击按钮，完成实体外部参考的创建。

（5）创建布尔操作。在特征树上选中，然后选择下拉菜单命令，完成布尔操作。

Step6.创建特征外部参考。

（1）选择下拉菜单命令。系统切换到second模型窗口。

（2）在发布特征树上选取右击，在弹出的快捷菜单中选择命令。

（3）选择下拉菜单命令。系统切换到top_cover模型窗口。

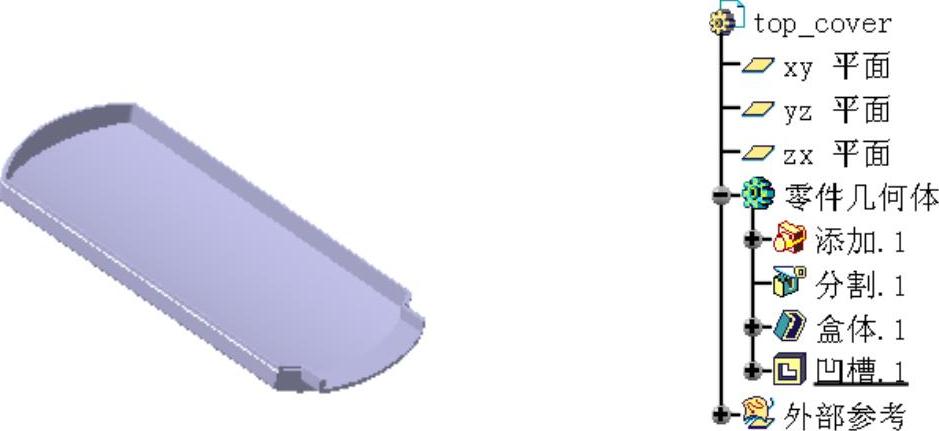

（4）在特征树上右击，在弹出的快捷菜单中选择命令，系统弹出“选择性粘贴”对话框，选择选项，单击按钮，完成外部参考的创建，此时零件模型及特征树如图9.2.36所示。

图9.2.36 零件模型及模型树

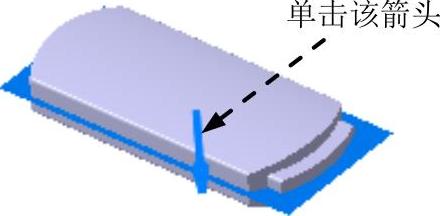

Step7.创建图9.2.37所示的特征──分割1。选择下拉菜单命令；选取外部参考中的为分割元素；单击图9.2.38所示的箭头调整分割方向；单击按钮，完成分割1的创建。

说明：在完成此步后，将隐藏。

(https://www.daowen.com)

图9.2.37 分割1

图9.2.38 调整分割方向

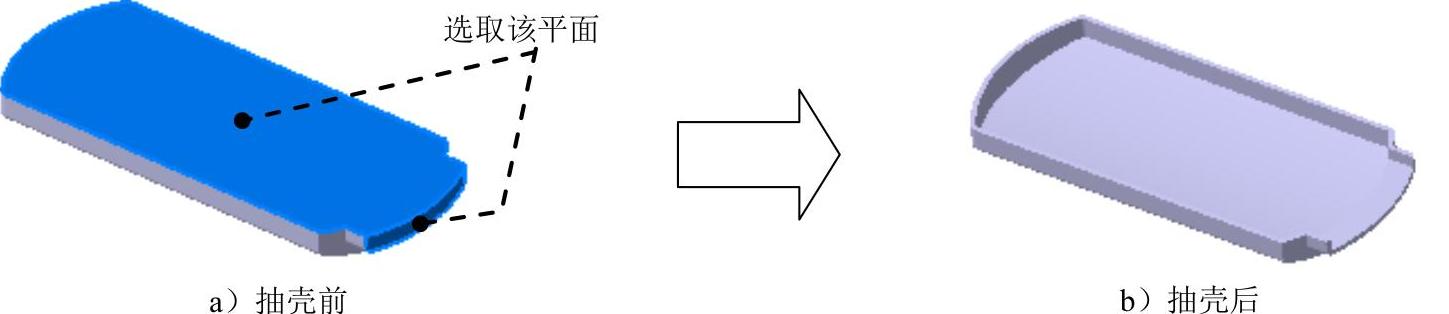

Step8.创建图9.2.39b所示的特征──抽壳1。选择下拉菜单命令；选取图9.2.39a所示的面为要移除的面；在文本框中输入值0.5，在文本框中输入值0；单击按钮，完成抽壳1的创建。

图9.2.39 抽壳1

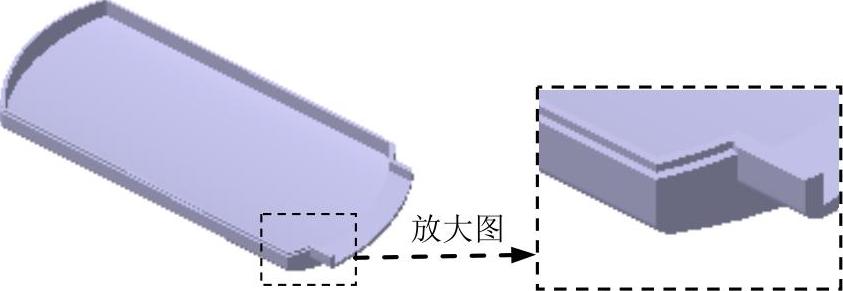

Step9.创建图9.2.40所示的特征──凹槽1。

图9.2.40 凹槽1

（1）选择命令。选择下拉菜单命令，系统弹出“定义凹槽”对话框。

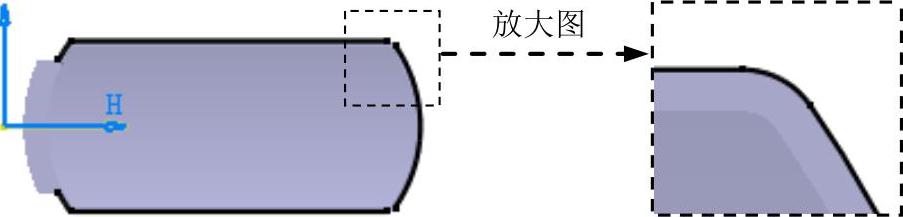

（2）单击按钮，选取图9.2.41所示的平面为草图平面。绘制图9.2.42所示的截面草图，单击按钮，退出草绘工作台。

图9.2.41 定义草图平面

图9.2.42 截面草图

（3）定义深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型。在对话框区域的下拉列表选择选项，在区域的文本框中输入值0.3。

③定义轮廓类型。在对话框中选中复选框。

④定义薄凹槽属性。在对话框中单击按钮，在区域中的文本框中输入厚度值为0.25，在文本框中输入厚度值为0。单击按钮，完成凹槽1的创建。

Step10.保存零件模型。

Step11.保存组件模型。选择下拉菜单命令并保存组件模型。
