10.3.5 平顺网格面

使用平顺网格面命令可以使网格面更加平顺。下面以图10.3.16所示的实例来说明平顺网格面的一般过程。

图示

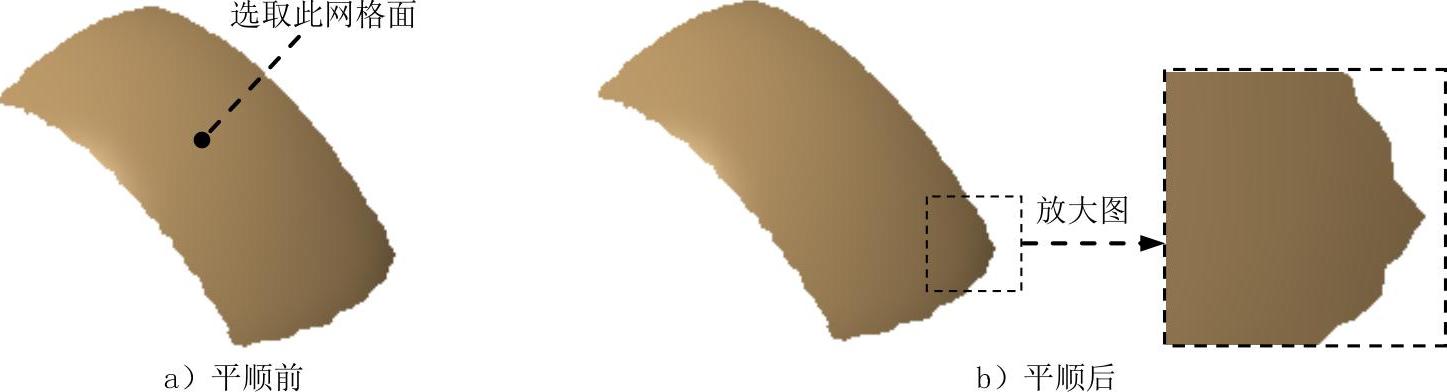

图10.3.16 平顺网格面

Step1.打开文件D:\cat2014.8\work\ch10.03.05\mesh_smoothing.CATPart。

Step2.选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出图10.3.17所示的“Mesh Smoothing”对话框。

Step3.选取网格面。在图形区选取图10.3.16a所示的网格面为平顺对象。

图示

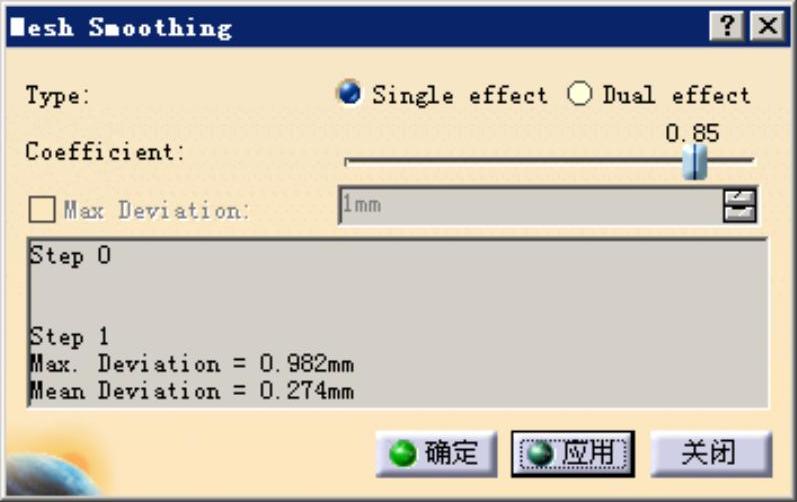

图10.3.17 “Mesh Smoothing”对话框

Step4.定义平顺类型。在“Mesh Smoothing”对话框的图示区域中选中图示选项。

Step5.定义平顺系数。在对话框中拖动图示后的滑块,调节平顺系数值为0.85。(https://www.daowen.com)

Step6.单击对话框中的图示按钮,再单击图示按钮,完成平顺网格面的操作。

说明:对于同一个网格面,根据需要可以进行多次平顺操作使其变得更加光顺。

图10.3.17所示“MeshSmoothing”对话框中部分选项的说明如下。

图示区域:用于定义平顺类型,包括以下两种平顺类型。

图示图示单选项:选中此单选项,表示移去太小的网格面。

图示图示单选项:选中此单选项,表示减少网格面的粗糙程度。

图示滑块:用于定义平顺系数,系数越大,调整后的网格面越平顺。

图示复选框:用于定义允许进行平顺调整的最大距离。
