10.3.13 平面上投影

使用平面上投影命令可以将网格面或点云投影到平面上，从而创建一个平面网格面或平面点云。下面以图10.3.43所示的实例来说明使用平面上投影命令创建投影网格面的一般过程。

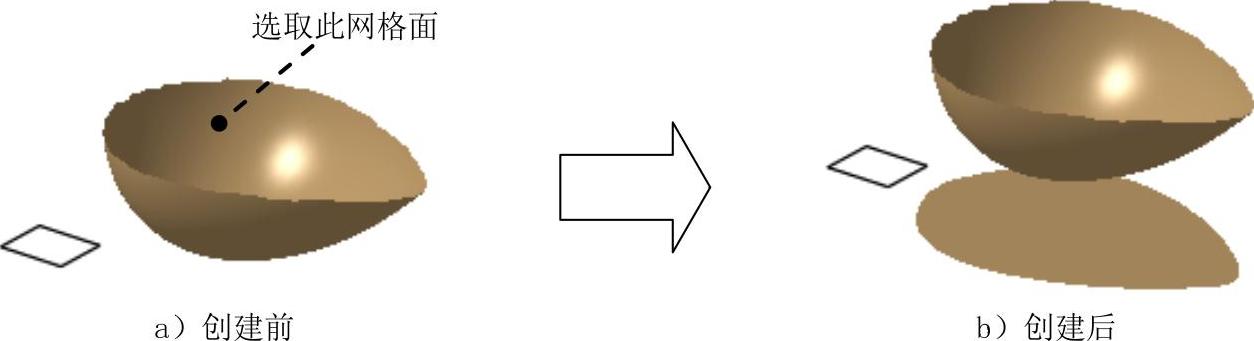

图10.3.43 创建投影网格面

Step1.打开文件D:\cat2014.8\work\ch10.03.13\projection.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图10.3.44所示的“Projection On Plane”对话框。

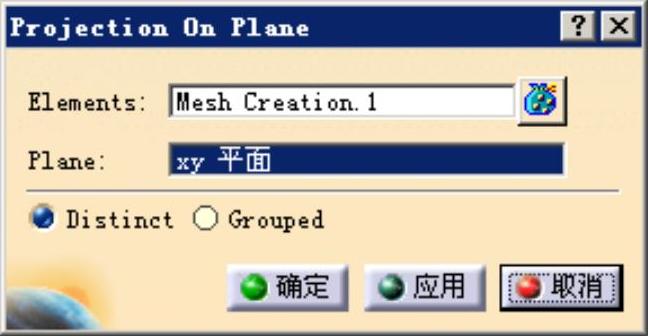

图10.3.44 “Projection On Plane”对话框

Step3.选取投影网格面。在图形区选取图10.3.43a示的网格面为投影网格面。

说明：如果此处选取的是一个点云，投影到平面上的就是一个平面点云（图10.3.45）。

Step4.定义投影平面。选取xy平面为投影平面。

Step5.单击按钮，完成投影网格面的操作。

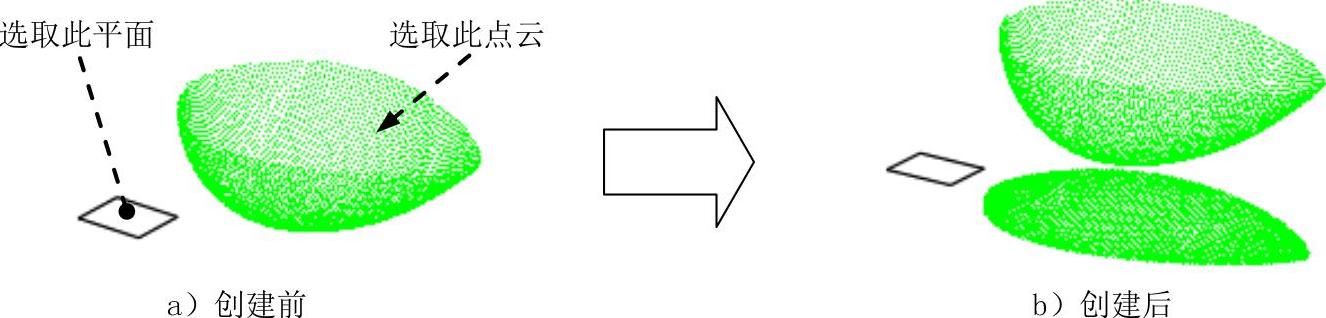

图10.3.45 创建投影点云
