10.3.11 分割网格面

使用分割网格面命令可以将一整张网格面分割成几个独立的网格面，其操作和删除点云以及激活点云的操作类似。下面以图10.3.35所示的实例来说明分割网格面的一般过程。

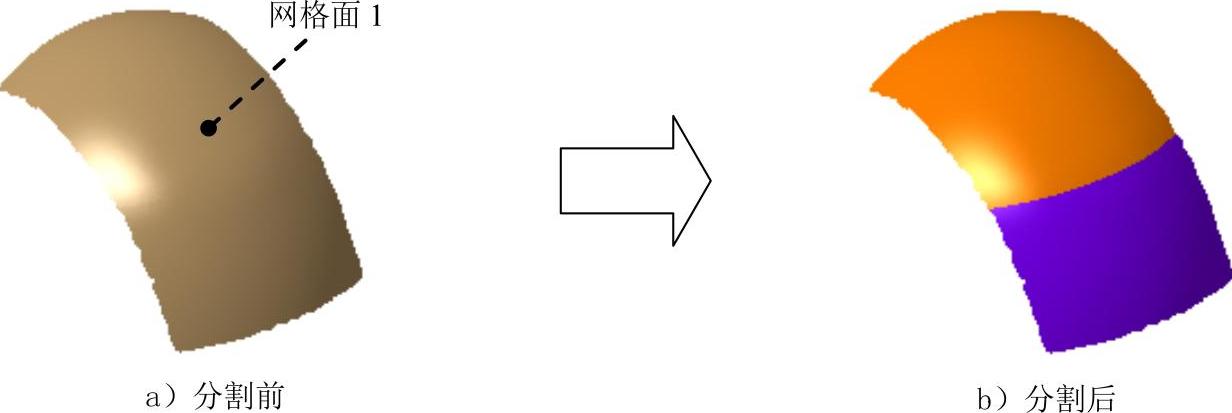

图10.3.35 分割网格面

Step1.打开文件D:\cat2014.8\work\ch10.03.11\meshs_split.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图10.3.36所示的“Split”对话框。

图10.3.36 “Split”对话框

Step3.选取分割网格面。在图形区选取图10.3.35a所示的网格面为分割网格面。(https://www.daowen.com)

Step4.定义拾取点云模式。在“Split”对话框的区域中选中单选项。

Step5.定义分割类型和区域。在对话框的区域中选中单选项，然后在图形区点云上绘制图10.3.37所示的矩形区域作为分割区域。

Step6.定义分割部分。在对话框的区域中选中单选项。

Step7.单击按钮，完成分割网格面的操作。

图10.3.37 定义分割区域
