10.4.1 3D曲线

使用3D曲线命令可以根据空间任意点或者点云创建空间曲线。下面以图10.4.1所示的实例来说明修剪网格面的一般过程。

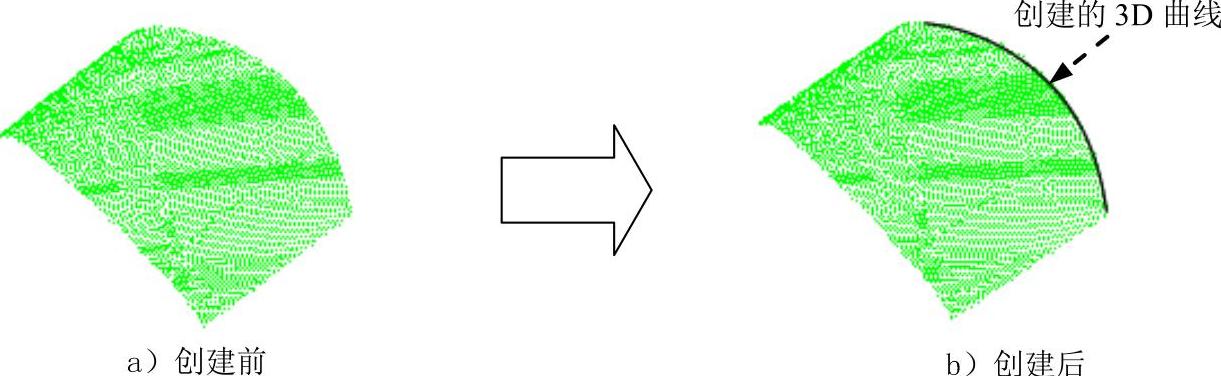

图10.4.1 创建3D曲线

Step1.打开文件D:\cat2014.8\work\ch10.04.01\3D_curve.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter10-554.jpg命令,系统弹出图10.4.2所示的“3D曲线”对话框。

Step3.定义创建类型。在“3D曲线”对话框的978-7-111-48470-7-Chapter10-555.jpg下拉列表中选择978-7-111-48470-7-Chapter10-556.jpg选项。

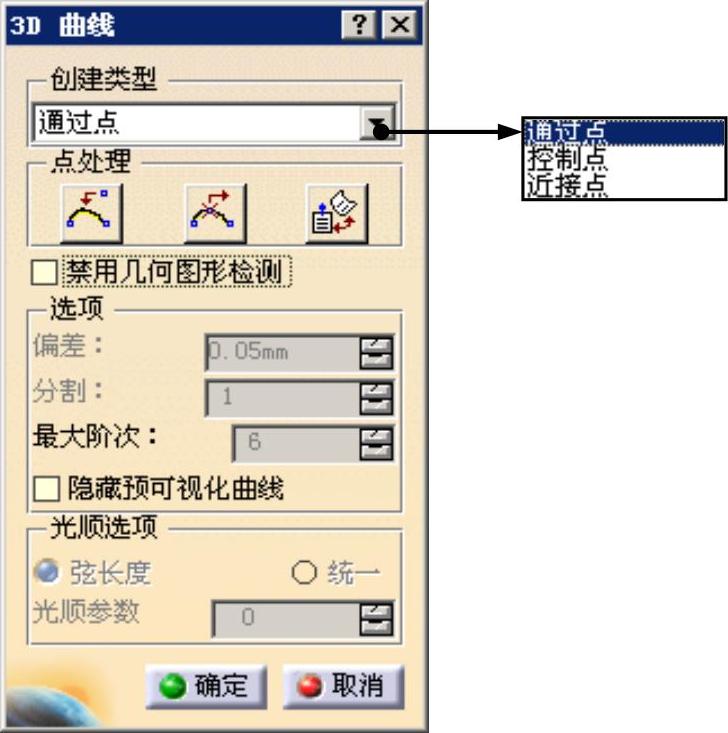

图10.4.2 “3D曲线”对话框

Step4.定义通过点。在图形区的点云上选取图10.4.3所示的6个点作为通过点。

说明:在点云上选取一点后,在该点处出现4个箭头的方位图标,拖动箭头可以改变点的位置。

Step5.单击978-7-111-48470-7-Chapter10-558.jpg按钮,完成3D曲线的创建。

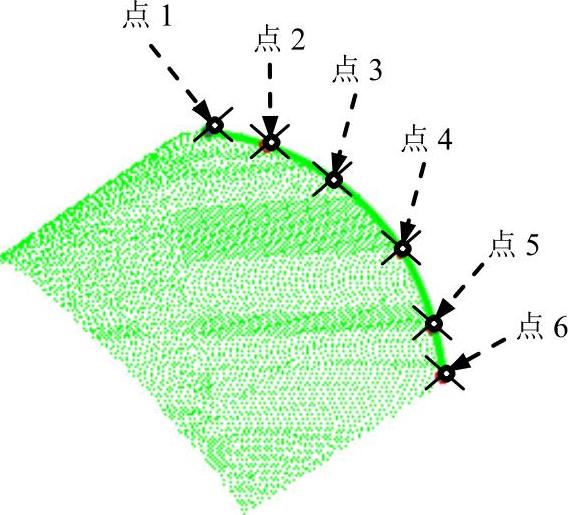

图10.4.3 选取通过点
