10.4.3  离散点云创建曲线

10.4.3 离散点云创建曲线

使用离散点云创建曲线命令可以将离散点云拟合生成曲线。下面以图10.4.12所示的实例来说明由离散点云创建曲线的一般过程。

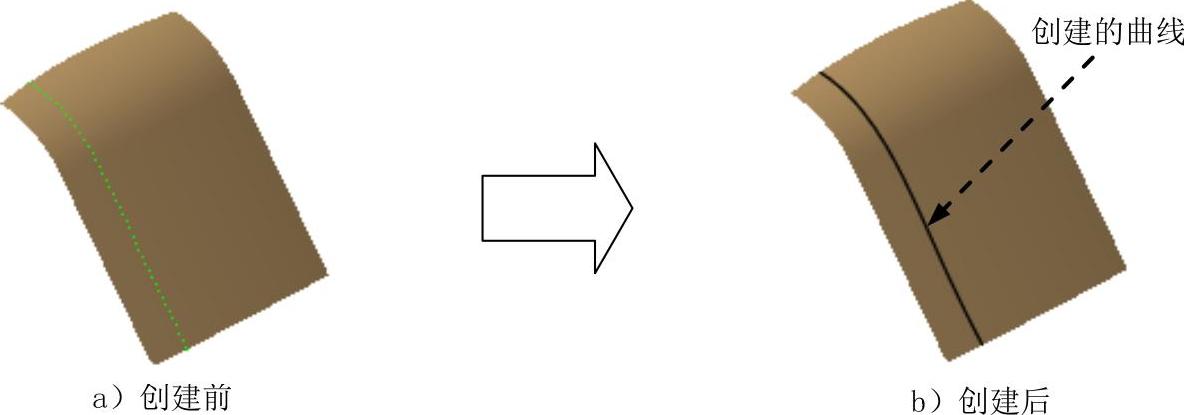

图10.4.12 离散点云创建曲线

Step1.打开文件D:\cat2014.8\work\ch10.04.03\curve_from_scan.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图10.4.13所示的“Curve from Scan”对话框。

Step3.选取离散点云。在图形区选取图10.4.14所示的离散点云。

Step4.定义创建模式。在“Curve from Scan”对话框的区域中选中单选项。

Step5.定义曲线参数。在对话框中文本框中输入公差值0.1；在文本框中输入曲线最大阶次6；在文本框中输入曲线最大段数20。

Step6.单击按钮，然后单击按钮，完成由离散点云创建曲线的操作。

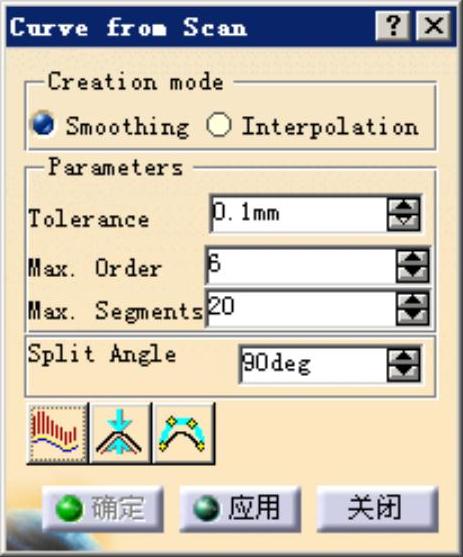

图10.4.13 “Curve from Scan”对话框

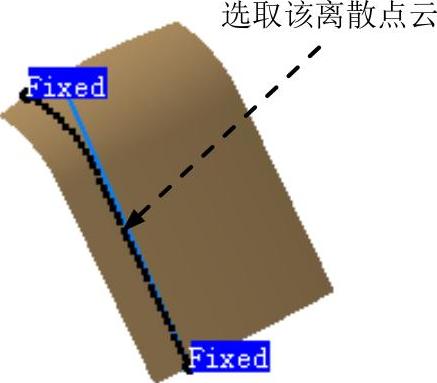

图10.4.14 选取离散点云

图10.4.13所示“Curve from Scan”对话框中部分选项的说明如下。

● 区域：用来定义生成曲线的方式。

单选项：选中此单选项，表示在移动误差范围内，将离散点云平滑排列，并用这些点创建曲线。

单选项：选中此单选项，表示在离散点云中插入点，并用这些点创建曲线。
